Слайд 11Правила эксплуатации картофелечисток Перед пуском машины производится осмотр, в рамках которого
проверяют заземление корпуса, исправность отдельных узлов, обращая особое внимание на состояние абразивного покрытия, а также санитарное состояние. Затем машину проверяют на холостом ходу
Если машина исправна, то приступают к ее эксплуатации, для чего открывают подачу воды в разбрызгиватель и включают двигатель. Предварительно клубни овощей отсортировывают по размеру и качеству, удаляют камни, чтобы не повредить абразивную поверхностьЗагрузку машины производят при включенном двигателе. При этом в машинах типа МОК загрузку клубней можно производить только в соответствии с нормой, установленной в технической документации. В противном случае ухудшается качество очистки, снижается производительность. Запрещается на ходу опускать руки в камеру обработки или устранять неполадки, так как это может привести к несчастному случаю.После окончания работы машину полностью отключают от электросети, очищают, для чего частично ее разбирают (снимают загрузочную воронку, терочный диск и т. п.), тщательно промывают камеру обработки и протирают наружную поверхность. При промывке следует избегать попадания воды на кнопочную станцию и электродвигатель, так как это может привести к короткому замыканию при включении машины. Периодически нужно проверять состояние абразивной поверхности, поскольку при ее износе резко ухудшается качество очистки.
Слайд 2Машины для очистки овощей Очистка корнеплодов и клубней представляет собой удаление
с их поверхности кожуры Существуют несколько способов очистки: механический, огневой, паровой и химический, из которых в настоящее время применяются огневой и механический. Термический (огневой) способ основан на обжиге наружной поверхности овощей в специальных термоагрегатах, где температура достигает 1200—1400°С, с последующим удалением обгоревшей кожуры в моечно-очистительных машинах. Однако наибольшее распространение получил механический способ, который основан на силе трения клубней о рабочие шероховатые поверхности машин.В настоящее время преимущественно применяются механические картофелечистки периодического действия (МОК-125, МОК-250, МОК-350).
Слайд 36Пуансонная овощерезка Механизм для фигурной нарезки сырых овощей МС 28-100 входит
в комплект универсального привода ПУ-0,6 и служит для нарезки овощей чесночком и фигурными брусочками.
Его хвостовик 7, выступающий из корпуса редуктора б, зацепляется с валом универсального привода. В редукторе расположена червячная передача 5 и коленчатый вал 8 с ползуном 9, на конце которого закрепляется капроновый поршень 3. Поршень находится внутри рабочей камеры 2, которая сбоку снабжена загрузочной воронкой 11, а снизу — разгрузочным отверстием, на котором крепится ножевая решетка 1.В комплект механизма входят две ножевые решетки: для нарезки чесночком 12 и фигурными брусочками 13, которые крепятся к камере обработки болтами.
Принцип действия. При включении механизма в работу поршень внутри камеры совершает возвратно-поступательное движение пуансонного действия. При движении поршня вверх продукт через загрузочную воронку попадает на ножевую решетку. При движении поршня вниз продукт целиком продавливается через ножевую решетку и отрезанные его части выпадают в подставленную тару.
Слайд 9При включении машины терочный диск начинает вращаться. Поступающие сверху клубни попадают
на поверхность вращающегося терочного диска и также начинают вращаться. При этом клубни трутся об абразивную поверхность терочного диска и стенок камеры. Под действием силы трения кожура с клубней снимается, а поступающая из разбрызгивателя вода смывает мезгу на дно камеры, откуда она через резиновый сливной патрубок попадает в камеру отходов. Вода через перфорированное дно сборника мезги сливается в канализацию, а мезга остается в сборнике. В дальнейшем мезгу используют для переработки на крахмал или на корм животным.Для выгрузки очищенных овощей, не выключая двигателя, открывают дверцу разгрузочного лотка и под действием центробежной силы клубни выпадают в подставленную тару.
Принцип действия
Слайд 5Картофелечистка типа МОК состоит из основания 2, на котором крепится в
верхней части камера обработки. Рабочая камера цилиндрической формы 9 покрыта внутри абразивными сегментами 10. Сверху камера снабжена откидной крышкой 8, а на передней панели находится разгрузочный лоток 6, закрываемый дверцей с эксцентриковым запором 16. На дне камеры находится терочный диск 11, покрытый абразивным материалом. В верхней части расположен разбрызгиватель воды. В машинном отделении вертикально установлен электродвигатель 14, который с помощью клиноременной передачи 13 передает вращение на терочный диск В нижней части находится камера отходов 3, снабженная выдвижным сборником мезги 15, а в верхней части — пульт управления 7.

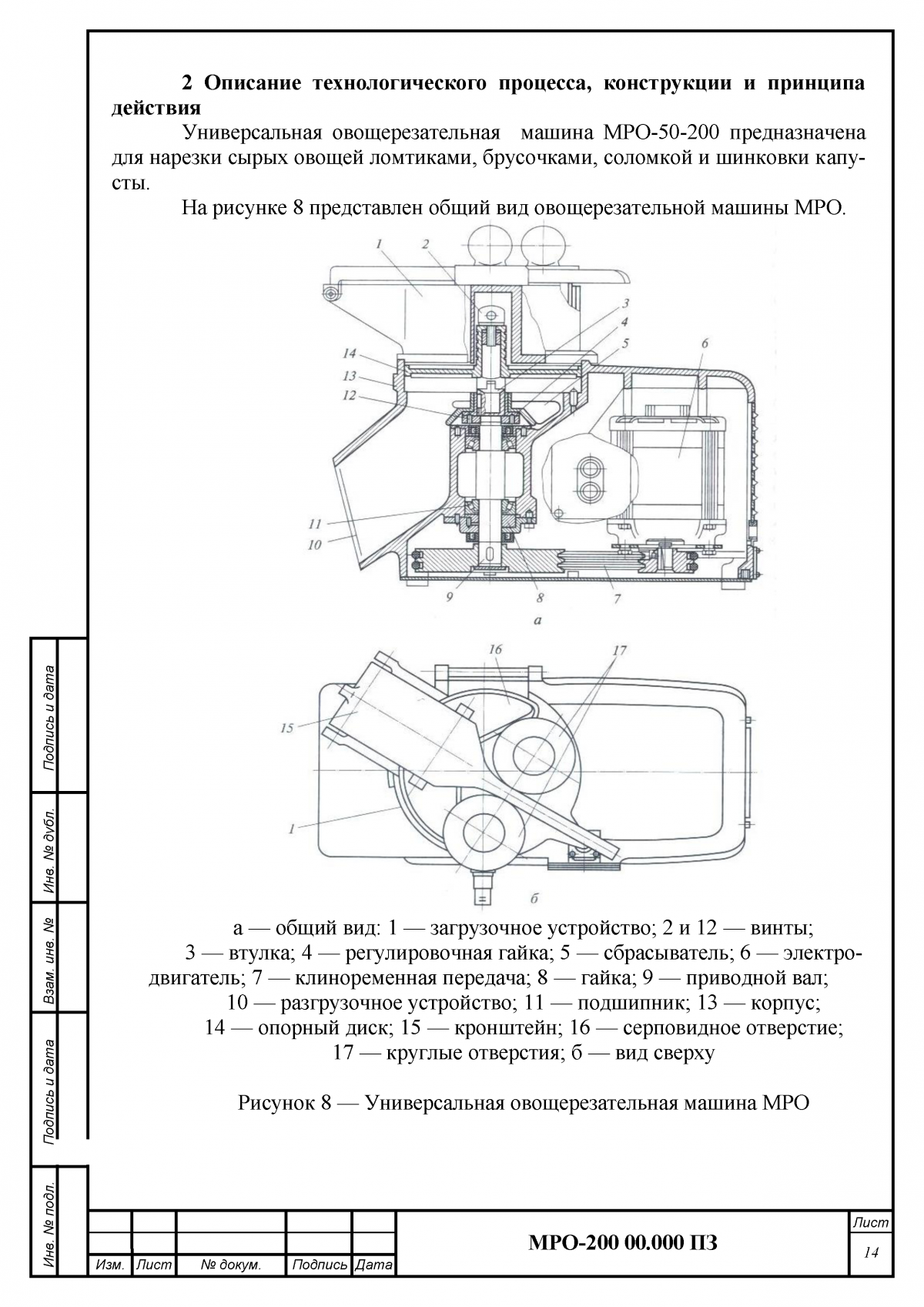

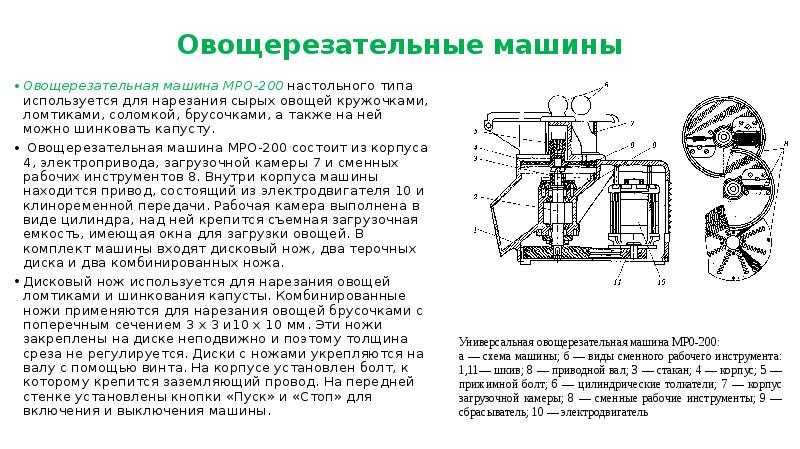

Овощерезательная машина МРО – 50 – 200
Назначение. Машина устанавливается на столе и служит для нарезки сырых овощей ломтиками, брусочками, соломкой, кружочками, а также для шинкования.
Устройство: 1. Станина. 2. Корпус. 3. Приводной механизм – состоит из электродвигателя и клиноременной передачи. 4. Рабочая камера – размещена внутри корпуса и имеет рабочий вал для закрепления сменных дисков. 5. Рабочими органами являются сбрасыватель и 5 сменных дисков, диск крепиться специальным болтом против часовой стрелки: Соломкой – терочный диск (в комплекте 2 штуки), с поперечным сечением 0,8*1,2 и 3*3 мм; Брусочками – диск с гребенчатыми ножами (2 штуки с 3*3 мм и 10*10 мм); Ломтиками, кружочками, шинкует капусту – диск с серповидными ножами.
6. Загрузочный бункер имеет 3 отверстия, ручной толкатель крепится специальным замком и имеет блокировку – исключаем работу с незакрепленным бункером. Сбоку есть разгрузочный лоток и выключатель.
Принцип работы. Помещаемые в загрузочную воронку овощи попадают на вращающийся диск с ножами и прижимаются к нему вручную толкателем. Лезвия ножей при вращении ножевого диска наталкиваются на неподвижный продукт и срезают часть его. Нарезанный продукт падает в подставленную тару.

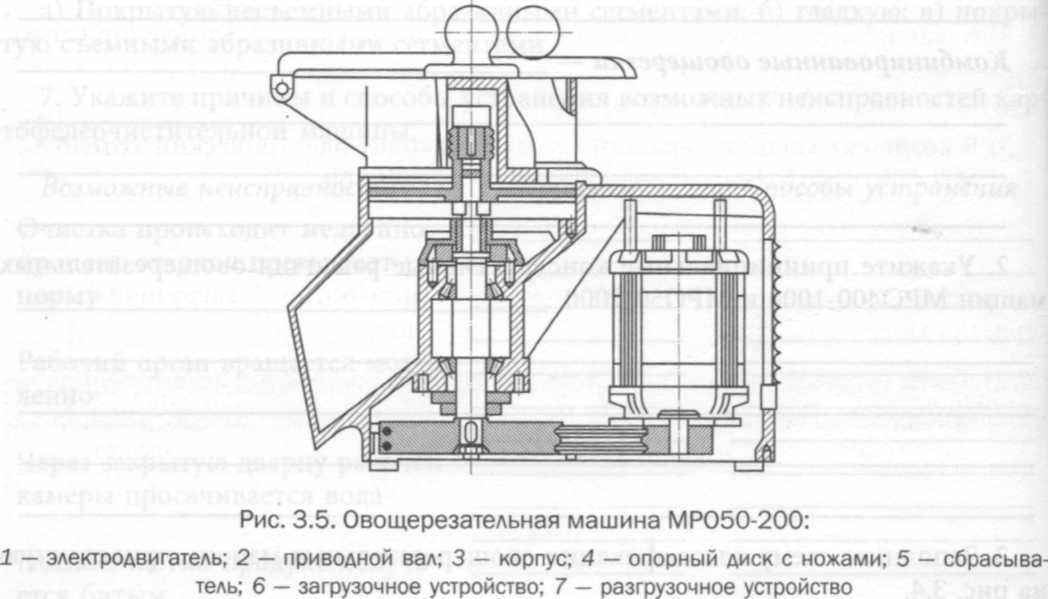

Рисунок.
| 1 – шкив, 2 – вал приводной, 3 – стакан, 4 – корпус, 5 – прижимной болт, 6 – толкатели цилиндрические, 7 – корпус загрузочного приспособления, 8 – сменный рабочий орган, 9 – сбрасыватель, 10 – электродвигатель, 11 – шкив ведущий, 12 — кронштейн |
Овощерезательная машина МРО-400-1000 с роторным приспособлением. Машина состоит из станины, корпуса, приводного и исполнительного механизмов, а также механизма управления. Выполнена она с двумя сменными исполнительными приспособлениями — роторным и дисковым.
Конструкция дискового приспособления аналогична конструкции дискового приспособления машины МРО-50-200. Роторное приспособление состоит из загрузочной емкости (барабана), подвижного ротора с лопастями и режущего инструмента в виде ножевых блоков.
Барабан крепится к корпусу неподвижно и имеет откидную крышку. Внутрь барабана вставляется ротор с тремя вертикальными лопастями, подающими продукт к режущему инструменту. Последний представляет собой блок с плоскими ножами для нарезки овощей кружочками и шинкования капусты (3 мм) и блок с ножом и ножевой гребенкой для нарезки овощей брусочками (3X3, 6X6, 10X10 мм). Толщина нарезки продукта регулируется и равняется расстоянию от стенки камеры до лезвия ножа. Во время работы машины ножи остаются неподвижными, а ротор вращается.
Для безопасной работы машина МРО-400-1000 снабжается блокировочным выключателем.
Закрепление пройденной темы урока ___________________________________________________________________________________________________________________________________________________________________________________________
Домашнее задание ____________________________________________________________________________________________________________________________________________________________________________________________
Предмет: «Оборудование предприятий общественного питания»
Тема урока: Овощерезательный механизм МС10-160, МС27-40
Методы урока: ______________________________________________________________________
Тип урока: __________________________________________________________________________
Оснащение урока: ____________________________________________________________________________________________________________________________________________________________________________
Межпредметная связь: ____________________________________________________________________________________
Проверка наличия учащихся на уроке
Готовность группы к уроку
Сообщение темы и целей урока
II. Повторение пройденного материала _______________________________________________________________________________________
Слайд 50Принцип действия Машина комплектуется различными рабочими органами: протирочными дисками для творога
и вареных овощей, бобовых, круп, рыбы, фруктов с косточками с отверстиями диаметром 3 мм; дисками для протирки вареных и пропущенных через мясорубку печени и вареных круп с отверстиями диаметром 1,5 мм. Для протирания косточковых плодов и фруктов применяется ротор, который состоит из двух частей — верхней и нижней, соединенных винтом Верхняя часть ротора представляет собой лопасти для удаления отходов (выбрасыватель), а нижняя — упругие пальцы для протирания. Для протирания других продуктов в комплект входит еще один ротор – лопастной. Для протирания косточковых плодов на вал машины укрепляется ротор (с упругими пальцами). При нажатии на кнопку «Протирка» ротор начинает вращаться по часовой стрелке и упругими пальцами протирает мякоть продуктов через протирочное сито. По окончании протирки машину останавливают нажатием кнопки «Стоп», а для удаления отходов (косточек) открывают крышку и нажимают на кнопку «Отходы». При этом происходит реверсивное включение двигателя, вал вращается против часовой стрелки, выбрасыватель перемещает отходы вверх по стенке камеры и выталкивает через люк на сборник отходов.Для протирания других продуктов на вал устанавливается лопастной ротор, который при включении двигателя в протирочном режиме при вращении по часовой стрелке лопастями прижимает продукт к протирочному
