Прибор для измерения сопротивления электрического, изоляции, заземления

Подготовка Омметра для измерений

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других – равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента.

Внимание! Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании. Необходимо вынуть вилку из розетки или вынуть батарейки из отсека

Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд.

Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления.

Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать. Для этого нужно соединить между собой концы щупов.

У тестера стрелка при этом должна установится точно на нулевую отметку, если не установилась, то можно покрутить ручку «Уст. 0». Если не получится, надо заменить батарейки.

Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

При разомкнутых концах щупов, стрелка тестера должна установится в точку, обозначенную на шкале ∞, а в цифровых приборах, мигать перегрузка или высвечиваться цифра 1 на индикаторе с левой стороны.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся.

В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода. Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра.

Области применения омметров

Омметры не только используются для определения сопротивления цепи или компонента, но также используются для определения типа или целостности проводки тестируемого компонента. Например, омметр, используемый для проверки сопротивления, можно использовать для определения того, как подключен 9-выводный трехфазный двигатель: по схеме звезды или треугольника, и находятся ли обмотки двигателя в хорошем состоянии.

Омметры используются для проверки обрывов и коротких замыканий обмоток двигателя и/или для проверки сопротивления обмоток. Обрыв обмотки двигателя отображается как перегрузка (OL). Короткое замыкание обмотки двигателя отображается как 0 Ом или как сопротивление обмотки ниже нормального, как на следующем рисунке.

Омметры измеряют сопротивление обесточенных цепей или компонентов. Низкое напряжение в цепях, подключенных к омметрам, установленным для измерения сопротивления, приводит к неточным показаниям и возможному повреждению измерителя. Высокое напряжение в цепях, подаваемых на омметры, установленные для измерения сопротивления, вызывают повреждение омметра, даже если цифровой мультиметр имеет внутреннюю защиту. Всегда проверяйте, что цепи или компоненты не находятся под напряжением, прежде чем проводить какие-либо измерения сопротивления.

Характеристики и устройство

Омметр включает в себя:

указательный гальванометр;
стабилизированный источник питания (в простейшем случае батарея);
подшипник сопротивления, может переключаться по желанию с помощью многопозиционного переключателя;
шунт (для измерения сопротивления менее 1 Ом);
переменный резистор, устанавливающий «ноль» перед началом измерений;
разъемы для контактов, к которым на другом конце присоединяются провода со щупами;
автоматический выключатель батареи для предотвращения случайного прикосновения к щупам и утечки заряда.

Калибровочных резисторов может быть два — один настраивает ноль грубо (быстро), другой в десять раз точнее. Калибровка необходима, так как со временем батарея разряжается, что снижает выходное напряжение под нагрузкой (короткозамкнутой или измеренной соответствующими щупами сопротивления).

Это занимает 1-3 секунды. Весь блок размещен в ударопрочном корпусе. Для облегчения снятия показаний гальванометр чаще всего монтируют в корпусе в положении «лежа на спине» или «лежа.

Наиболее важными свойствами омметра являются:

точность (класс точности);
напряжение (ЭДС) на батарею или аккумулятор питания;
габариты и вес (неудобно носить с собой омметр, который не помещается в кармане);
защита от ударов и вибрации (в комплекте амортизирующие резиновые вставки).

Из последнего следует, что бросать и трясти устройство нельзя. Стрелочный гальванометр имеет чувствительную к вибрации измерительную головку. При сильном ударе стрела может сломать противовес — балансир, без которого ее конец коснулся бы шкалы.

В некоторых случаях повреждается и возвратная пружина — плоская упругая катушка, возвращающая стрелку в нулевое деление после размыкания измерительной цепи.

ОММЕТР своими словами для детей

Омметр — это специальный прибор, который помогает измерять активное электрическое сопротивление. Активное электрическое сопротивление — это свойство материалов или предметов препятствовать прохождению электрического тока через них.

Вот как можно представить работу омметра на простом языке для детей:

Давай представим, что электричество — это маленькие частицы, которые двигаются по проводникам, как машинки на дороге. И когда они двигаются, они могут сталкиваться с препятствиями. Вот эти препятствия и называются активным электрическим сопротивлением.

Омметр — это как специальный детектив, который помогает нам узнать, насколько сильно или слабо электричество сталкивается с препятствиями. Он показывает, сколько активного электрического сопротивления есть в проводнике или предмете.

Когда мы хотим измерить активное электрическое сопротивление, мы подключаем омметр к проводнику или предмету, как будто мы прикрепляем его к машинке на дороге. Омметр затем начинает измерять, насколько сильно электричество сталкивается с препятствием.

Результат измерения показывается на специальном дисплее омметра. Если электричество сталкивается сильно с препятствием, то на дисплее будет большое число. Если столкновение слабое, то число будет маленьким.

Омметр очень полезный прибор, потому что он помогает нам понять, насколько электричество может свободно протекать через материалы или предметы. Например, если мы хотим узнать, насколько хорошо проводит электричество металлический провод, мы можем использовать омметр для измерения его активного электрического сопротивления.

Таким образом, омметр — это прибор, который помогает нам измерить активное электрическое сопротивление и понять, насколько свободно электричество может проходить через материалы или предметы

Это очень важно для понимания, как работает электричество и какие материалы лучше проводят его

Что такое омметр в физике

Омметр в физике — это прибор, который используется для измерения сопротивления электрической цепи. Омметр позволяет определить сопротивление проводника или компонента в электрической цепи, а также проверить его целостность.

Принцип работы омметра основан на применении потенциометра и гальванометра. Потенциометр — это устройство, предназначенное для сравнительного измерения напряжения на исследуемом участке цепи. Гальванометр же позволяет измерять силу тока, протекающего через исследуемую цепь.

Для измерения сопротивления, омметр подключается к элементу цепи, на котором требуется произвести измерение. При этом, прибор встроен в параллельную ветвь цепи. В результате, через исследуемый элемент течет ток от источника напряжения, а омметр измеряет падение напряжения в этой ветви цепи. Исходя из значений тока и напряжения, омметр выдаёт показания о сопротивлении элемента.

Омметры могут быть аналоговыми или цифровыми, а также могут иметь различные диапазоны измерений. Для удобства пользователя, в большинстве случаев, омметры имеют два режима работы: измерение сопротивления и проверка целостности цепи. При проверке целостности, омметр извещает пользователя о наличии обрыва или замыкания в цепи.

Измерительные мосты постоянного тока

Недостатком омметров является серьезный недостаток. В обычных условиях допускается, но в ряде случаев требуется более точное определение сопротивления.

Для измерения мостовая схема составлена из 4-х резисторов, один из которых испытуемый (Rx), а остальные три образцовые регулируемые (R1, R2, R3).

Одна диагональ моста подключается к полюсам источника тока, а к другой через переключатель и ограничительный резистор подключается высокочувствительный амперметр (милли- или микроамперметр). Подстройкой резисторов R1, R2 и R3 тестер уравновешивает мост — он добивается, чтобы на амперметре появился «0».

Такая ситуация будет иметь место при равенстве произведений сопротивлений на противоположных плечах моста, откуда определяется сопротивление Rx испытуемого элемента по формуле: Rx = (R1*R3)/R2.

Прибор — электромагнитная система

Прибор электромагнитной системы ( рис. 2.44 s) состоит из катушки К, оси О с укрепленными на ней пластинкой П из мягкой стали и стрелкой УС. При прохождении тока по обмотке вокруг катушки возникает магнитное поле.

Измерительный механизм прибора электромагнитной системы.| Внешний вид прибора электромагнитной системы.

Приборы электромагнитной системы применяются для измерения величины тока и напряжения в цепях переменного тока технической частоты.

Неравномерная шкала.

Приборы электромагнитной системы менее точны, чем магнитоэлектрические.

Принцип действия астатического электромагнитного прибора.

Приборы электромагнитной системы применяются в качестве вольтметров и амперметров для измерений в цепях переменного тока технической частоты.

Приборы электромагнитной системы имеют, как правило, неравномерную шкалу.

Приборы электромагнитной системы применяются в основном для измерения переменного тока, хотя могут применяться и для измерения постоянного тока. Они просты по конструкции и недороги.

Приборы электромагнитной системы изготовляют с плоской или круглой катушкой.

Приборы электромагнитной системы основаны на взаимодействии магнитного поля с железным сердечником, помещенным в это поле. При этом магнитное поле создается измеряемым током. Железный сердечник располагается на подвижной части прибора, под определенным углом по отношению к стрелке.

Прибор электромагнитной системы.| Астатический электромагнитный прибор.

Прибор электромагнитной системы ( рис. 1 — 15, а) состоит из неподвижной катушки 1 и подвижной системы в виде сердечника 2 из магнитомягкого материала, который втягивается в зазор катушки при наличии в ней тока. На оси 3 укреплены стрелка, алюминиевый сектор успокоителя 5 и пружина 4 для создания противодействующего момента.

Приборы электромагнитной системы подвержены влиянию внешних магнитных полей. Для защиты от них катушки окружают магнитным ( стальным) экраном. В приборах класса 0 5 для снижения погрешности от воздействия внешнего магнитного поля применяется астатический механизм ( рис. 1 — 16), имеющий две последовательно соединенные катушки и два одинаковых сердечника, соединенных с одной стрелкой.

Какие есть приборы для измерения электрического сопротивления

Часто возникает вопрос, как называются приборы для измерения сопротивления? Для измерения электрического сопротивления используются следующие приборы:

Омметр. Это прибор специального назначения, который предназначен для определения сопротивления электрическому току.
Мегаомметр. Измерительный прибор, который предназначен для измерения больших значений сопротивления. Отличие от омметра будет в том, что во время измерений на цепь будет подано высокое напряжение.
Мультиметр. Электрический прибор, способный измерять различные показатели электрической цепи, в том числе сопротивление. Есть 2 разновидности: цифровая и аналоговая.

Омметр

Ремонт электропроводки, электротехнических и радиотехнических изделий предполагает проверку целостности проводов и поиск оборванных контактов в соединениях. В некоторых ситуациях сопротивление бесконечно, в других оно равно 0.

Важно! Измерять сопротивление в цепи омметром во избежание обрыва допускается только при обесточенных проводах. Измерьте сопротивление омметром

Измерьте сопротивление омметром

Прежде чем измерять сопротивление омметром, необходимо подготовить измеритель. Необходимые:

Установите переключатель на изделии в положение, соответствующее наименьшему значению измерения сопротивления.
Затем проверяется работоспособность омметра, так как есть неисправные аккумуляторы и прибор работать не может. Концы щупов соединены друг с другом. На омметре стрелка выставляется ровно на 0, когда этого не произошло, можно повернуть кнопку «Set. 0″. Если изменений нет, батарейки заменяются.
Для прозвонки электрической цепи можно использовать устройство, где батарейки сели и стрелка не установлена на 0. Сделать вывод о целостности электрической цепи можно по отклонению стрелки. Омметр должен показать 0, вероятно отклонение в десятую долю Ома.
После проверки продукт готов к работе. При прикосновении к концам проводника щупами, в ситуации с его целостностью, прибор оказывает нулевое сопротивление; в противном случае показания не изменятся.

Использование омметра

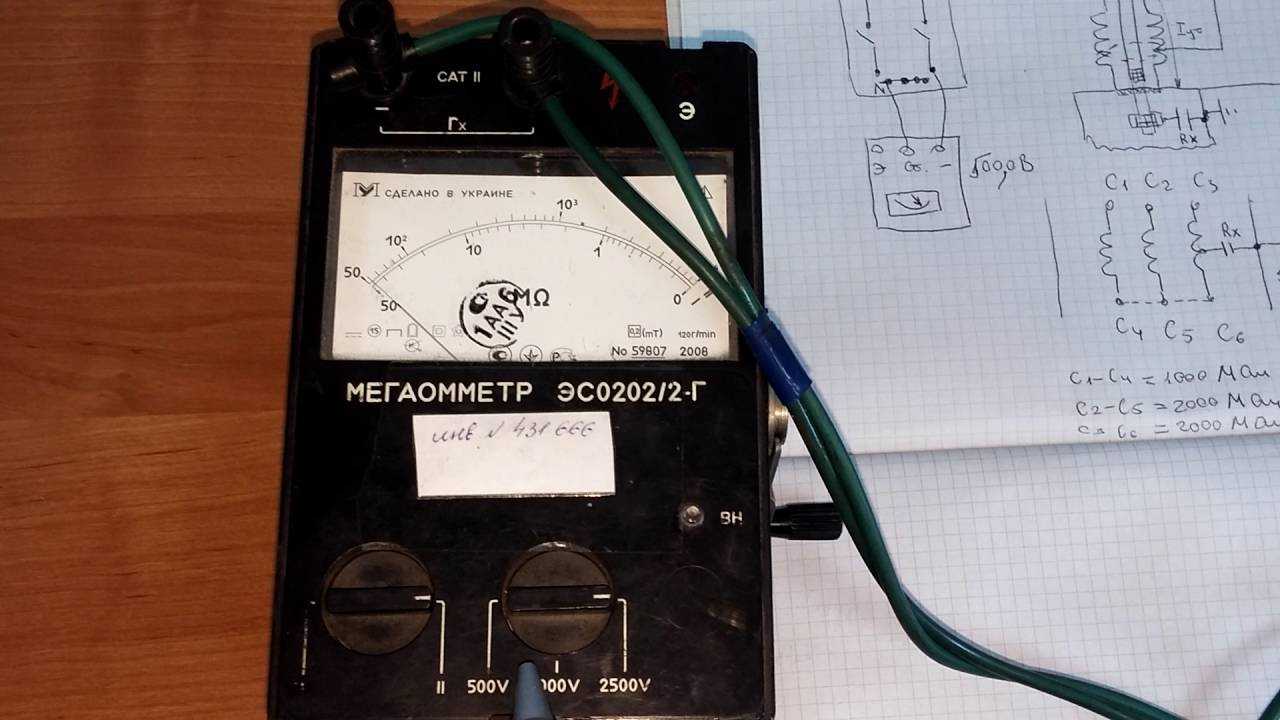

Мегаомметр

Для измерения электрического сопротивления в мегаомном диапазоне применяют прибор мегомметр. Принцип работы устройства основан на использовании закона Ома.

Для реализации такого закона в изделии вам понадобятся:

генератор постоянного тока;
измерительная головка:
клеммы для подключения измеряемого сопротивления;
резисторы для работы измерительной головки в рабочем диапазоне;
переключатель, который изменяет сопротивление.

Важно! Реализация мегаомметра требует минимального количества элементов. Такие изделия исправно работают долгое время

Напряжение на устройствах будет формироваться генератором постоянного тока, значения которого варьируются.

Измерение сопротивления мегаомметром

Работа на электрооборудовании с таким устройством несет повышенную опасность в связи с тем, что устройство будет генерировать высокое напряжение, есть риск получения травм. Работу с мегаомметром проводит персонал, изучивший руководство по эксплуатации прибора, правила техники безопасности при работе с электрооборудованием. Специалист должен иметь группу допуска и время от времени проходить проверку знаний правил работы на объекте.

Мультиметр

Мультиметры бывают универсальными и специализированными, предназначенными для выполнения действия, но выполняемого с предельной точностью. В приборе омметр считается только одним элементом прибора, он должен быть включен в требуемом режиме. Мультиметры требуют определенных навыков применения — нужно знать их правильное подключение и интерпретацию подготовленной информации.

По внешнему виду цифровые и аналоговые приборы легко отличить: на цифровых информация выводится на монитор цифрами, на аналоговых циферблатах — она градуирована, а на индикаторы указывает стрелка. Цифровой мультиметр проще в использовании, так как он сразу отобразит готовые данные, а аналоговые показания нужно расшифровать.

При работе с такими приборами следует знать, что цифровой мультиметр имеет индикатор низкого заряда питания – при недостаточном токе батареи он перестанет работать. Аналог в таком случае ничего не показывает, а просто дает неверную информацию.

Важно! Для домашнего использования подойдет любой прибор, на шкале которого указан достаточный предел измерения сопротивления. Измерить мультиметром

Измерить мультиметром

Действие — омметр

Действие омметра основано на том, что при постоянном значении напряжения величина тока в электрической цепи зависит только от ее сопротивления.

Принцип действия омметра основан на сравнении измеряемого сопротивления с образцовым. Сравнение производят с помощью прибора магнитоэлектрической системы. На рис. 16.1 приведены схемы омметров с последовательным ( рис. 16.1, а) и параллельным ( рис. 16.1 6) включением образцового сопротивления.

Принцип действия омметра иллюстрируется схемой, приведенной на фиг. В цепь последовательно включены: измеряемое сопротивление Rx, добавочное сопротивление гэ, ограничивающее ток, и измеритель Q, представляющий собой обыкновенный магнитоэлектрический прибор, угол отклонения стрелки которого пропорционален току.

Простой омметр.

Сущность действия омметра заключается в том, что при включении в цепь, составленную из электроизмерительного прибора и источника постоянного тока, резисторов различных сопротивлений или других деталей, обладающих активным сопротивлением, значение тока этой цепи изменится.

Принцип действия омметров первой группы основан на рассмотренном методе измерения сопротивления с помощью одного прибора. В качестве измерителя применяют миллиамперметр, имеющий одну подвижную рамку. Поэтому такие омметры иногда называют однорамочными.

В результате этого зона действия омметра сокращается и возникает возможность неселективной работы защиты. Величина сопротивления дуги не поддается точной оценке.

Упрощенная схема магнитоэлектрического омметра.

Омметр служит для измерения сопротивлений. Действие омметра основано на том, что при постоянном напряжении сила тока в электрической цепи зависит только от ее сопротивления.

Схема омметра.| Принцип устройства магнитоэлектрического прибора ( а, магнитное поле в воздушном зазоре ( б, принцип устройства электромагнитного прибора ( в.

Приборы для измерения сопротивлений называются омметрами. Принцип действия омметра пояснен на рис. 2.43. Измеряемое сопротивление R включают между зажимами аб.

Схема включения дополнительного сопротивления.| Схема омметра.

Приборы для измерения сопротивлений называются омметрами. Принцип действия омметра пояснен рис. 2.45. Измеряемое сопротивление J % x включают между зажи-1 мами аб.

Приборы, предназначенные для непосредственного измерения сопротивлений, получили название омметров. Поясним принцип действия омметра.

Принципы измерения электрического сопротивления

Различают два вида электрического сопротивления: активное и реактивное.

Активное или резистивное

Это сопротивление материала движению электрически заряженных частиц, которое происходит при любой форме тока.

Определяется по закону Ома для участка цепи: R = U/I, где:

R — сопротивление участка цепи, Ом;
U — падение напряжения на участке цепи, В;
I — сила тока в этом районе, А.

Поэтому для расчета активного сопротивления элемента необходимо подать на выводы определенное известное напряжение и измерить силу тока, протекающего в цепи.

Реактивное

Существует только в цепях переменного тока, делится на два типа:

индуктивная: этим сопротивлением обладают катушки индуктивности, например обмотки электродвигателей и трансформаторов;
емкостной: относится к конденсаторам и другим элементам, обладающим электрической емкостью.

Для расчета реактивного сопротивления используются более сложные методы и приборы.

Топ лучших на рынке

Омметр — это прибор, измеряющий сопротивление части цепи или определенного элемента в ней. Он может быть как отдельным блоком, так и частью многофункционального измерительного оборудования. В представленном ТОПе будут рассмотрены все варианты исходя из востребованности моделей на рынке, по информации профильных СМИ и личных отзывов покупателей.

Специализированные омметры

УНИ-Т UT522	Цифровой	0,004 МОм	5 %	Результаты теста фиксации (удержания), измерение напряжения	13190
РГК РТ-25	-//-	20 000 МОм	3 %	Нет	9900
ЦЕМ ДТ-5500	-//-	2000 МОм	3,5 %	Фиксация (Hold) результатов испытаний, измерение переменного напряжения до 750 В и постоянного напряжения до 1000 В	12100
ЭВЕ 1800 дюймов	Аналоговый	200 МОм	5 %	Измерение переменного напряжения до 600 В	12150
HR390	Цифровой	120 Ом — 1 МОм	<1 %	Доступно измерение емкости конденсатора, подсветка дисплея	3600

Некоторые модели из списка способны брать на себя функции мегомметров (метров диэлектрического сопротивления). Лучшим, именно по возможностям, для измерения сопротивления участков цепи, здесь будет ГЭУ ДТ-5500.

Структурная схема и обозначение на схемах Омметра

Измерительное устройство Омметр конструктивно представляет собой цифровую стрелку или индикатор с последовательно соединенным аккумулятором или блоком питания, как показано на фотографии.

Все комбинированные приборы имеют функцию измерения сопротивления: стрелочные тестеры и цифровые мультиметры.

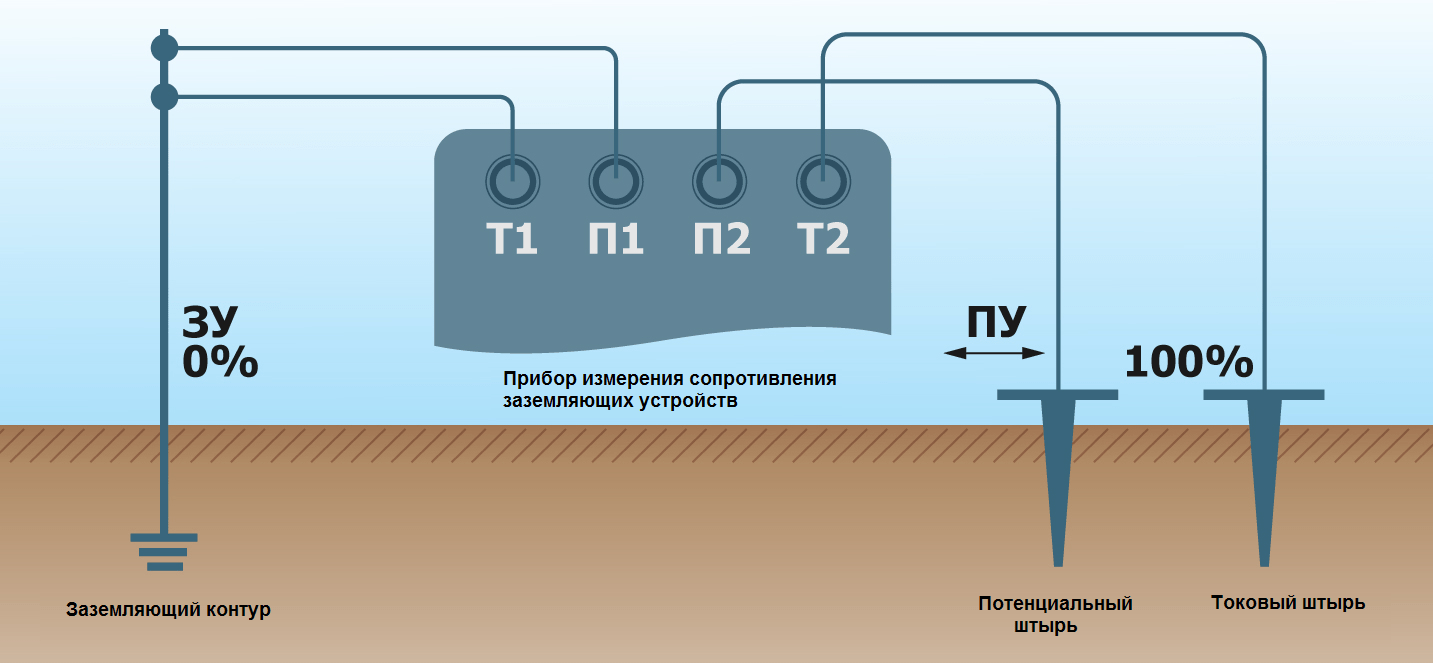

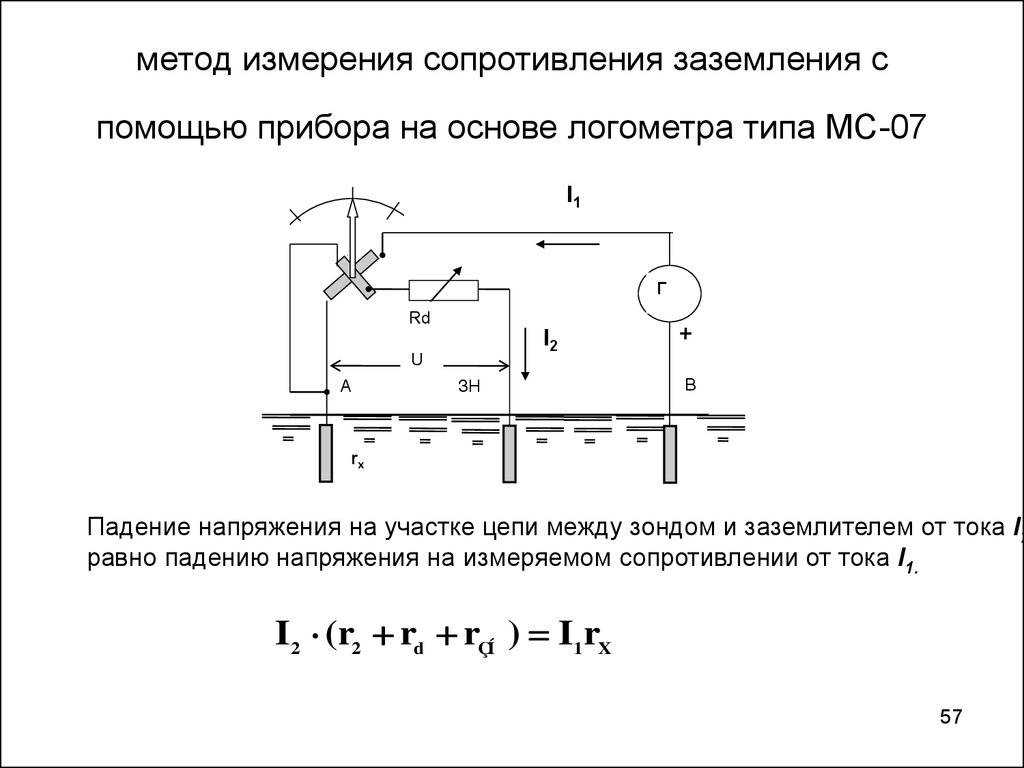

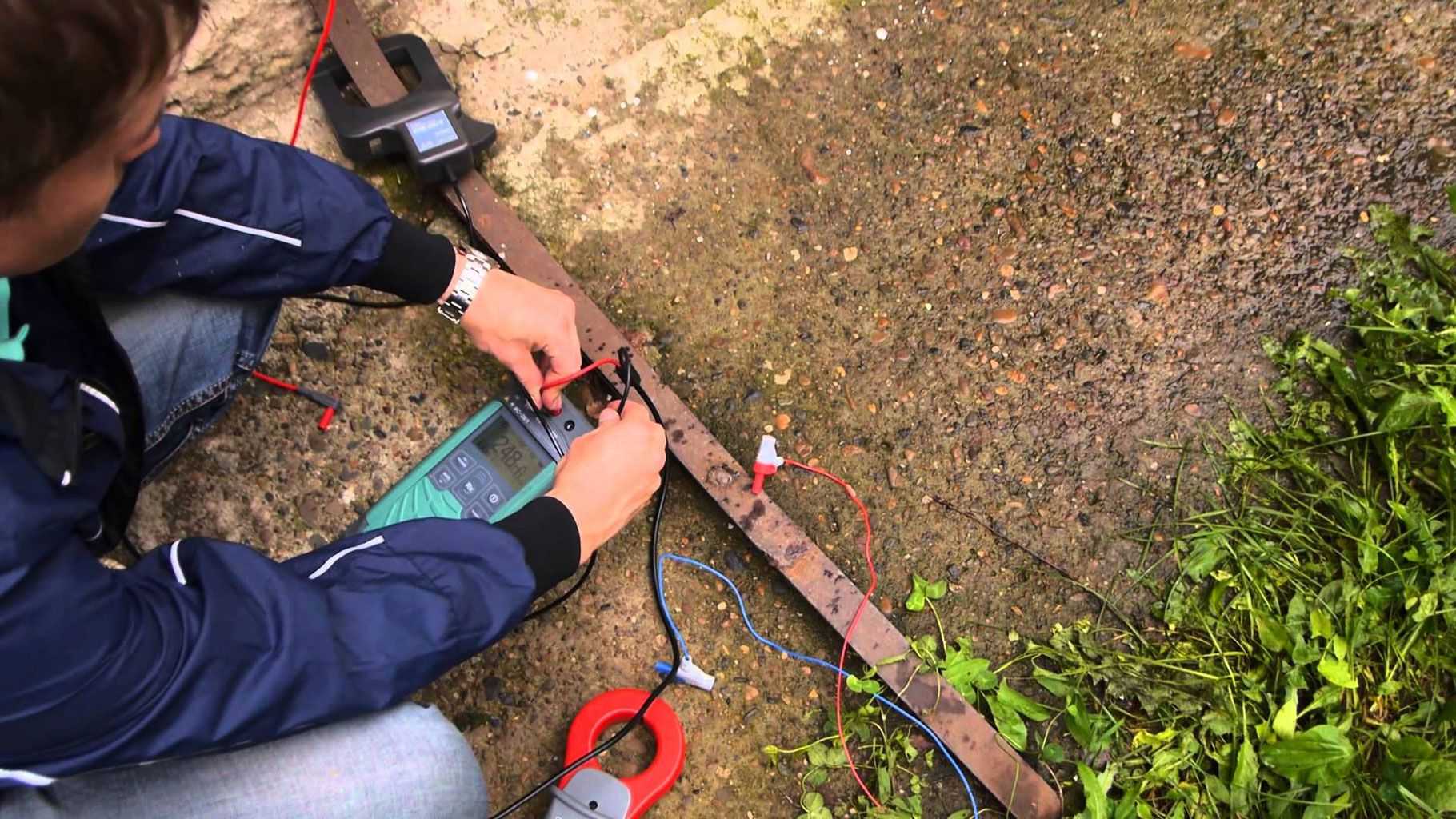

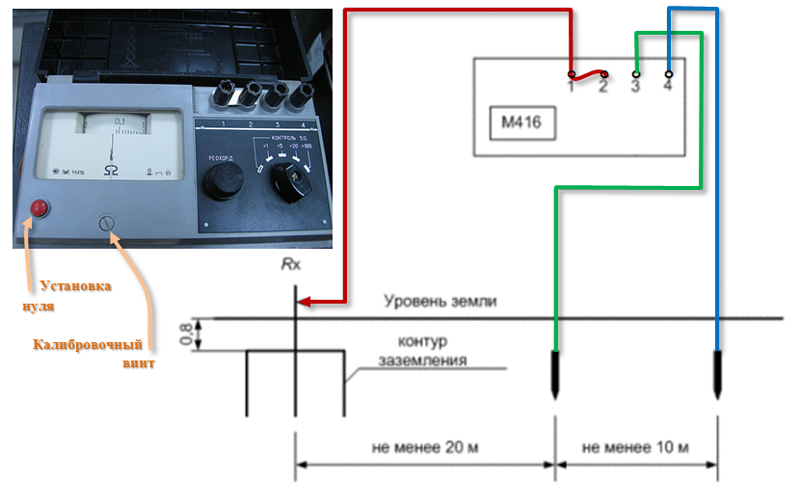

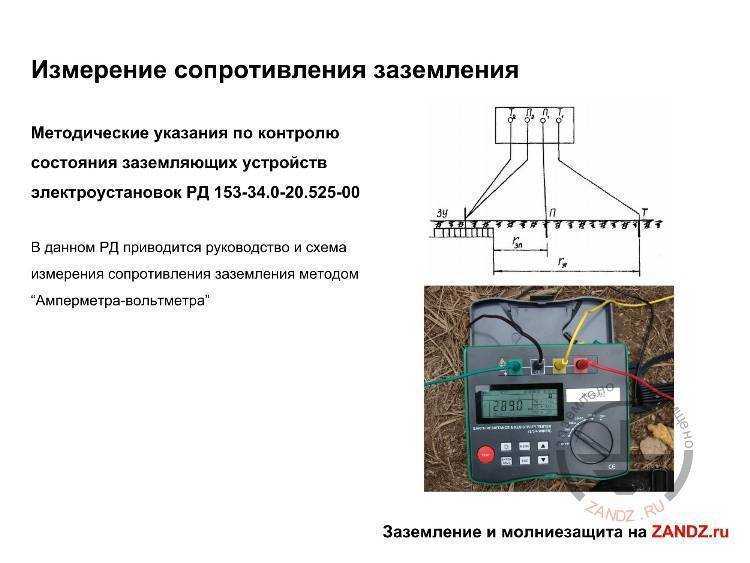

На практике только измеритель сопротивления используется для специальных приложений, таких как измерение сопротивления изоляции при высоких напряжениях, сопротивления контура заземления или в качестве эталонного прибора для проверки других низкоточных омметров Bosch.

В электрических измерительных схемах омметр обозначается греческой буквой омега, заключенной в круг, как показано на фотографии.

Как мультиметр измеряет сопротивление

Принцип измерения сопротивления основан на законе Ома, который в упрощенном варианте гласит, что сопротивление проводника равно отношению напряжения в этом проводе к протекающему по нему току. Формула выглядит так: R (сопротивление) = U (напряжение) / I (ток). То есть сопротивление 1 Ом говорит о том, что по проводу протекает ток номиналом 1 ампер и напряжением 1 вольт.

Следовательно, при прохождении через проводник ранее измеренного тока с известным напряжением можно вычислить его сопротивление. По сути, омметр (прибор, измеряющий сопротивление) является одновременно и источником тока, и амперметром, шкала которого отградуирована в омах.

Как использовать омметр

Омметр — это прибор, который используется для измерения сопротивления электрической цепи. Для использования омметра необходимо выполнять следующие шаги:

Убедитесь, что омметр выключен и отключен от источника питания.
Выберите нужный диапазон измерения на омметре. Это может быть представлено в виде различных значений, таких как «100 Ом», «1 кОм» и так далее. Выберите диапазон, который наиболее подходит для измеряемого сопротивления.
Подключите омметр к измеряемой цепи. Для этого используйте красный провод для подключения к положительному полюсу цепи и черный провод для подключения к отрицательному полюсу.
Включите омметр и дождитесь, пока показание на дисплее стабилизируется. Прибор может издавать звуковой сигнал или иметь индикатор, указывающий на стабилизацию показания сопротивления.
Считайте значение сопротивления на дисплее омметра. Если показание слишком высокое или низкое для выбранного диапазона, попробуйте изменить диапазон и повторить измерение.
После окончания измерений выключите омметр и отключите его от цепи.

Важно помнить, что при использовании омметра необходимо быть аккуратным и следовать инструкциям производителя

При работе с электрическими цепями всегда соблюдайте меры предосторожности, чтобы избежать поражения электрическим током
