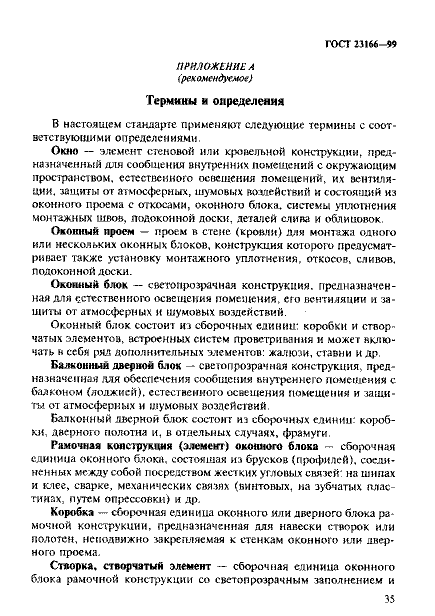

Блоки оконные. Общие технические условия
| Обозначение: | ГОСТ 23166-99 |
| Статус: | действующий |
| Название рус.: | Блоки оконные. Общие технические условия |
| Название англ.: | Windows. General specifications |
| Дата актуализации текста: | 07.11.2012 |
| Дата актуализации описания: | 07.11.2012 |
| Дата введения в действие: | 01.01.2001 |
| Область и условия применения: | Настоящий стандарт распространяется на оконные и балконные дверные блоки из древесины, пластмасс и металлических сплавов для зданий и сооружений различного назначения. Стандарт не распространяется на светопрозрачные фасадные системы, зенитные фонари, а также на изделия специального назначения (противовзломные, пуленепробиваемые, противопожарные и др.) |
| Взамен: | ГОСТ 23166-78 |
| Список изменений: | №0 от 04.12.2000 (рег. 04.12.2000) «Дата введения перенесена» |
| Расположен в: |
|
Приоритет — детская безопасность
Статистика несчастных случаев давно требовала ужесточения нормативов, касающихся детской безопасности. Ведь ежегодно более тысячи детей выпадает из окон, а летальность стабильно держится на уровне 10%. То есть каждый десятый выпавший из окна ребенок погибает. Это страшная статистика.
Для уменьшения несчастных случаев ГОСТ23166 уже дополняли в 2016 году. Однако внесенные в 5 раздел новшества не смогли коренным образом изменить ситуацию. К тому же они сужали поле деятельности производителей окон, поскольку требовали использовать исключительно детские замки. Причем устанавливать их нужно было только в нижний брусок створки со стороны ручки. Такой подход усложнял процесс изготовления окон и далеко не всегда гарантировал безопасность.
Новые требования составлены с учетом расширенного ассортимента устройств детской безопасности и особенностей эксплуатации разных окон. Рекомендации вынесены в отдельный раздел 6.3. Разработчики нормативов, в число которых входила Ассоциация продавцов и производителей оконной и дверной фурнитуры, предложили несколько технологических решений по обеспечению детской безопасности:
Согласно нового ГОСТ блокираторы открытия нужно ставить во всех помещениях, где дети могут остаться без присмотра взрослых. Поскольку разделить формально помещения, где могут или не могут находиться дети, достаточно сложно, это приведет к тому, что производители окон будут предлагать установку блокираторов почти на всех окнах в жилых квартирах. И в этом нет ничего плохого, поскольку установка детских замков не приводит к ощутимому удорожанию продукции, но способна уберечь от несчастных случаев в непредвиденных ситуациях.
Еще один большой плюс первого пункта шестого раздела ГОСТ 23166 — конкретика относительно москитных сеток, которые дают родителям ложную защищенность в плане детской безопасности, что неоднократно приводило к трагическим случаям, когда дети опирались на москитные сетки и те не выдерживали вес ребенка. В новой версии ГОСТ в подпункте 6.3.5 перечислены требования к москитным сеткам:
- обеспечить надежное крепление москитных сеток в световых проемах;
- исключить свободный доступ детей к москитным сеткам;
- маркировать сетки знаками, предупреждающими об опасности.
4 Классификация и условное обозначение
4.1 Оконные блоки классифицируют по следующим признакам:
материалам рамочных элементов;
вариантам заполнения светопрозрачной части;
вариантам конструктивного исполнения;

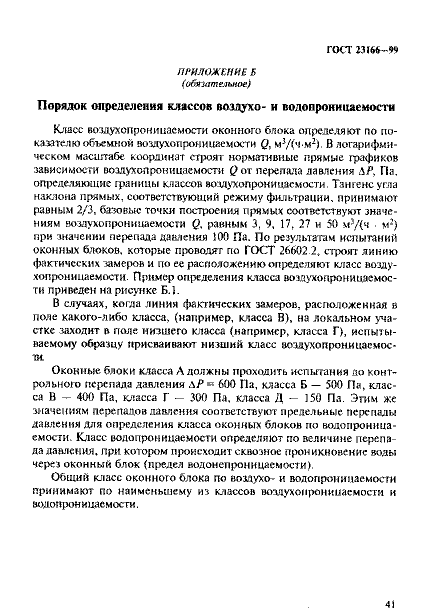

основным эксплуатационным характеристикам.
Первые два признака относят к признакам вида изделий.
4.2 По материалам рамочных элементов изделия подразделяют на:
из алюминиевых сплавов;
комбинированные (деревоалюминиевые, деревополивинилхлоридные и т.п.)
4.3 По вариантам заполнения светопрозрачной части изделия подразделяют:
с листовым стеклом;
с листовым стеклом и стеклопакетами.
Основные варианты заполнения светопрозрачной части оконных блоков приведены на рисунке 1.
а — одинарный оконный блок с одним стеклом; б — одинарный оконный блок с однокамерным стеклопакетом; в — одинарный оконный блок с двухкамерным стеклопакетом; г — спаренный оконный блок с двойным остеклением; д — спаренный оконный блок со стеклом и стеклопакетом; е — раздельный оконный блок с двойным остеклением; ж — раздельно-спаренный оконный блок с тройным остеклением; з — раздельный оконный блок со стеклом и однокамерным стеклопакетом; и — раздельный оконный блок со стеклом и двухкамерным стеклопакетом; к — раздельный оконный блок с двумя стеклопакетами
Рисунок 1 — Основные типы конструкций и варианты заполнения светопрозрачной части оконных блоков
4.4 По назначению изделия подразделяют на предназначенные для применения в жилых, общественных, производственных и других видах зданий и сооружений.
4.5 По вариантам конструктивного исполнения изделия классифицируют:

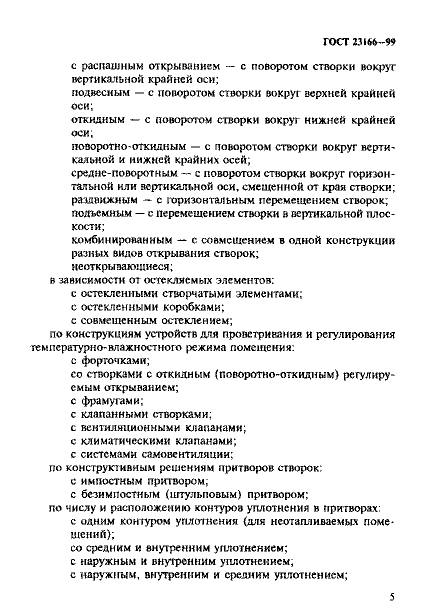

по типам конструкции: одинарные, спаренные, раздельные, раздельно-спаренные;
С начала двухтысячных годов жители городских квартир и загородных домов стали активно менять натуральные материалы на синтетику. Размеры пластиковых окон начинаются от 470×470 мм. Это высота и ширина. О них и расскажем в нашей статье.

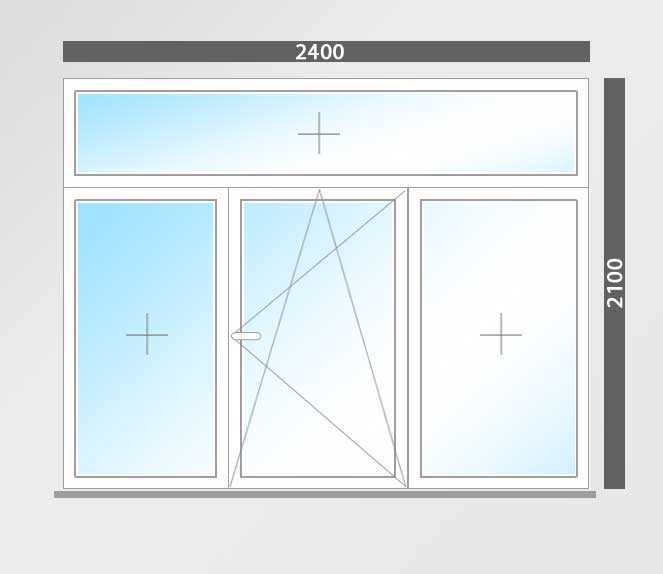

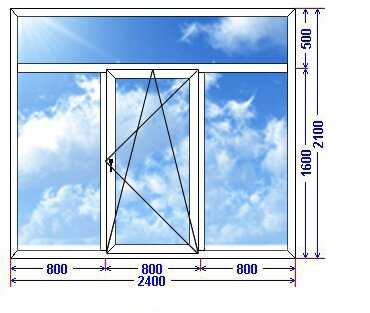

Размеры пластиковых окон

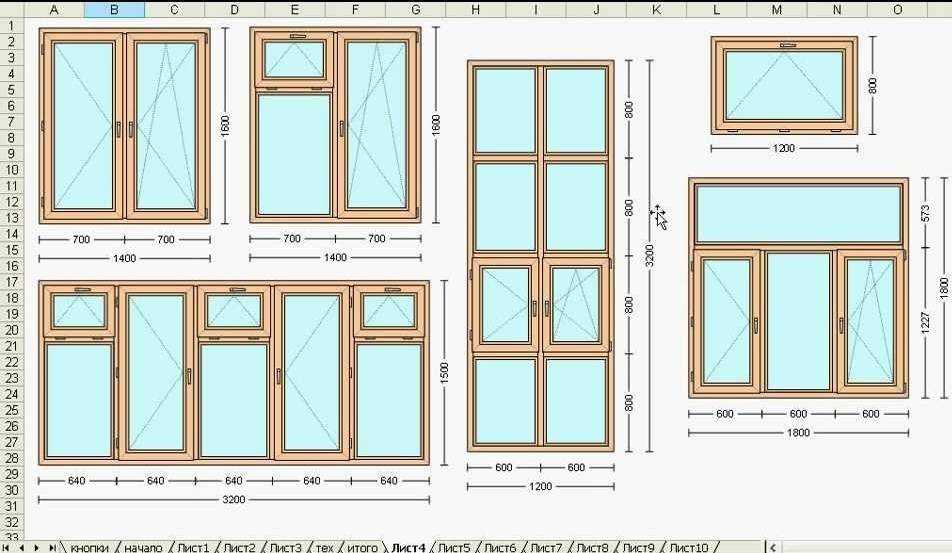

Затрагивая размеры окон пвх, отметим, что они могут быть самыми различными и зависят исключительно от величины проема. Тем более, учитывая современные технологии, пластикове окна могут изготавливаться с любыми размерами и абсолютно любой сложности.

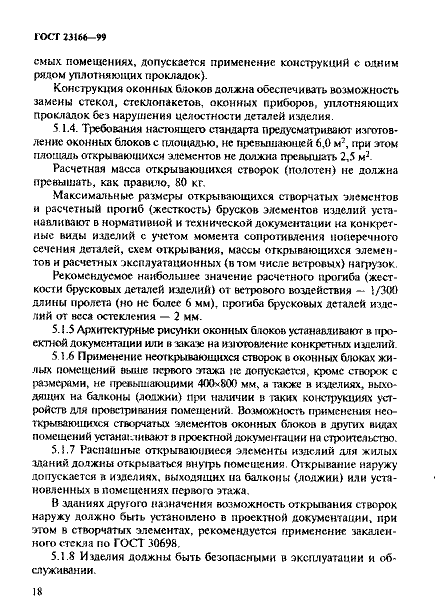

На сегодняшний день существует модная тенденция делать размеры пластиковых окон очень большими, исходя из эстетических соображений, такое веяние смотрится эффектно и колоритно, но не стоит забывать о практичности. Открывающаяся створка не должна быть больше 900 кв. мм.
Никто не запрещает делать ее больше, но такие манипуляции будут гарантией того, что конструкция в скором времени просто выйдет из строя. В случае с глухими створками, отметим, что лучше не пренебрегать советом и не делать их более 1000 кв. мм., это чревато значительной нагрузкой на стеклопакет, что способствует его деформации.
В заключении отметим, что для специалистов нет ничего невозможного и нестандартные размеры пластиковых окон стали, скорее, правилом, чем исключением из него. Касаясь вопросов экономии, целесообразно подчеркнуть, что стандартное окно стоит дешевле, чем его аналог, выполненный под заказ. Но будет ли такая экономия оправданной, целиком и полностью зависит от размера оконного проема.
Размеры
В городах до сих пор полно панельных домов родом из шестидесятых. Целые кварталы занимают хрущёвки. А в исторических центрах и на промышленных окраинах стоят сталинки с высокими потолками. Попытаемся учесть параметры жилья из всех исторических периодов.
Старый ГОСТ
С 1 января 1987 года начал действовать ГОСТ 11214-86. Во время перестройки страна переходила на рыночные рельсы и активно застраивалась. Этот стандарт просуществовал вплоть до 1 марта 2004 года.
Тогда были в ходу 3 группы размеров.
1. Для одностворчатых окон.
2. Для двустворчатых.
3. Для трёхстворчатых.
Новый ГОСТ

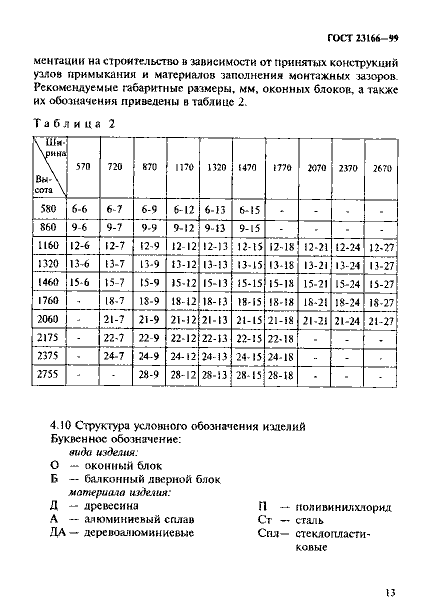

C 1 января 2001 года в законную силу вступил ГОСТ 23166-99. Для нормирования размеров в документе принята за основу единица — строительный модуль. Она обозначается буквой М и равняется 100 мм. Параметры окон таковы:
Брежневки
Дома возводили с 1965 по 1991 год. Количество этажей: от 5 до 12. Пожалуй, самая массовая городская застройка среди жилья эконом-класса. Толщина стен была в районе 510 мм. Высота потолков — 2640 мм. В каждой квартире располагался раздельный санузел и небольшой балкон.
Хрущёвки
Панельные дома 1956-1980 годов постройки. Типичные варианты — 5 и 9 этажей. Жильё выдавали населению, как временное. Предполагалось, что через 20-50 лет людей переселят в более комфортные квартиры. Но, бетонные свидетели былых времён и сейчас стоят в большинстве городов. Размеры:
Корабли 1Лг-600
Дома начали возводить в 1969 году, а закончили в 1989 году. Проектную документацию разрабатывали в Ленинграде. Там же было построено большинство домов. Этажность: от 5 до 15. Панельные стены с кирпичными вставками хорошо гасили силу прибрежных ветров.
Серия 121
Крупнопанельные постройки. Их история началась в 1970 году. И до сих пор не закончилась. Количество этажей: от 3 до 9. Но есть и редкие 16-этажки. Перекрытия железобетонные. Главный недостаток — плохая шумоизоляция.
Серия 602
Панельные дома брежневского периода. Число этажей: 5 или 9. Возводились в Санкт-Петербурге, Риге и Набережных Челнах. Годы строительства: 1966-1982. Внутри были мусоропроводы и лифты. С боковых торцов устанавливали лоджии. Для отделки фасадов применялась керамика, полимерные материалы и стеклянные плиты. Характеристики:
Серия 606
Годы строительства: 1966-1974. Это девятиэтажки, возведённые в Санкт-Петербурге. На этаже располагается по 6 квартир, где 7 подъездов, там по 7. В комнатах раздельные санитарные узлы, полы отделаны паркетом. Материал: панели из керамзитобетона. Высота потолков составляет 2700 мм. Характеристики:
Московские дома
Для Столицы в советское и нынешнее время разрабатывались специальные типовые проекты. Их несколько вариантов. Возьмём наиболее распространённые и сведём все размеры в одну таблицу:
Зачем и где необходим высокий класс взломостойкости?
Большинство покупателей, живущих на первых и последних этажах, не изучали статистику по кражам. Им неизвестно, что до 80% несанкционированных проникновений в жилье или офисы осуществляется именно через окна. В новом ГОСТ учтены недостатки прежних нормативов в этой сфере и появился дополнительный пункт 6.1.7. В нем однозначно требуется оснащать окна для первых, вторых и последних этажей противовзломной фурнитурой.
Дополняет требования пункт 6.1.9, который относится к балконным дверям и блокам. С ноября 2021 года эти конструкции придется оснащать многоступенчатыми замками. То есть производители не смогут ограничиться установкой обычной фурнитуры. Пусть даже и с достаточным уровнем защиты от взлома.
Такие изменения в стандартах полезны для потребителей. С одной стороны, покупателям придется заплатить больше, чем при заказе окон с обычной фурнитурой, а с другой — им будет изначально гарантирована базовая необходимая безопасность.
Помимо изменений в комплектации фурнитурой, новшества потребуют иначе подходить к выбору ПВХ-систем для изготовления балконных дверей. Дело в том, что в оконный профиль нельзя врезать многоступенчатый замок. Поэтому для сборки балконных блоков необходимо использовать специальные дверные системы. Они включены в ассортимент большинства авторитетных производителей ПВХ-профилей.
Размеры окон жилых помещений
Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.
Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.
Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.
Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.
Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.

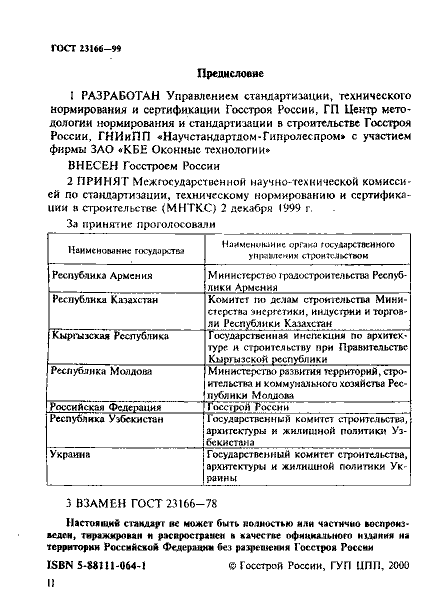

Предисловие
1 РАЗРАБОТАН Управлением стандартизации, технического нормирования и сертификации Госстроя России, ГП Центр методологии нормирования и стандартизации в строительстве Госстроя России, ГНИиПП «Научстандартдом-Гипролеспром» с участием фирмы ЗАО «КБЕ» Оконные технологии»
ВНЕСЕН Госстроем России
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 2 декабря 1999 г.
За принятие проголосовали
Наименование органа государственного управления строительством
