Скс

Структура СКС

Под структурой СКС понимают модель построения системы из функциональных элементов и подсистем. Группы функциональных элементов образуют подсистемы СКС.

Функциональные элементы СКС

Структурированная кабельная система — среда передачи электромагнитных сигналов — состоит из элементов: кабелей и разъемов. Кабели, оснащенные разъемами и проложенные по определенным правилам, образуют линии и магистрали. Линии, магистрали, точки подключения и коммутации составляют функциональные элементы СКС.
В состав СКС входят следующие функциональные компоненты:

Линейно-кабельное оборудование подсистемы внешних магистралей;
Коммутационное оборудование подсистемы внешних магистралей;
Линейно-кабельное оборудование подсистемы внутренних магистралей;
Коммутационное оборудование подсистемы внутренних магистралей;
Линейно-кабельное оборудование горизонтальной подсистемы;
Коммутационное оборудование горизонтальной подсистемы;
Точки консолидации(промежуточные узлы коммутации);
Информационные розетки.

Структурированная кабельная система обеспечивает возможность создания топологии каналов типа «шина», «звезда», «кольцо» в зависимости от области использования и специфики реализуемого проекта.

СКС или компьютерная плюс телефонная сеть

Структурированные кабельные си стемы обеспечивают длительный срок службы, сочетая удобство эксплуатации, качество передачи данных, надежность. Внедрение СКС создает основу повышения эффективности работы организации, снижения эксплуатационных расходов, улучшения взаимодействия внутри компании, обеспечения качества обслуживания клиентов.

СКС строится таким образом, чтобы каждая точка подключения обеспечивала доступ ко всем ресурсам сети. При этом на рабочем месте достаточно двух линий. Одна линия является компьютерной, вторая – телефонной. Линии взаимозаменяемы. Кабели соединяют телекоммуникационные разъемы рабочих мест с портами распределительных пунктов. Распределительные пункты объединяют магистральными линиями по топологии «иерархическая звезда» .

СКС является интегрированной системой. Сравним СКС с устаревшей моделью «компьютерная плюс телефонная сеть». Ряд преимуществ является очевидным.

интегрированная локальная сеть позволяет передавать разнотипные сигналы;
СКС обеспечивает работу нескольких поколений компьютерных сетей;
интерфейсы СКС позволяют подключать любое оборудование локальных сетей и речевых приложений;
СКС реализует большой диапазон скорости передачи данных от 100 Кбит/сек речевых приложений до 10 Гбит/сек информационных приложений;
администрирование СКС сокращает трудозатраты обслуживания локальной сети благодаря простоте эксплуатации;
компьютерная сеть допускает одновременное использование разнотипных сетевых протоколов;
стандартизация плюс конкуренция рынка СКС обеспечивают снижение цен комплектующих;
локальная сеть позволяет реализовать свободу перемещения пользователей без изменения персональных данных (адресов, телефонных номеров, паролей, прав доступа, классов обслуживания);
администрирование СКС обеспечивает прозрачность компьютерной и телефонной сети – все интерфейсы СКС промаркированы и документированы. Работа организации не зависит от одного сотрудника обслуживающего соединения телефонной сети.

Надежная и долговечная структурированная кабельная система является фундаментом локальной сети. Однако всякое достоинство имеет обратную сторону. Стандарты СКС рекомендуют избыточность количественных параметров системы, что влечет существенные единовременные затраты. Зато можно забыть о кошмаре постоянного ремонта действующего офиса для наращивания компьютерной сети под текущие потребности.

Небольшие нюансы

Длина стационарной линии (без коммутационных шнуров) на базе витопарного кабеля должна быть не более 90 м – знают все, но это только “базовая” длина. В случае использования точек консолидации, длинных коммутационных шнуров (более 5 м), а также температуре окружающей среды более 20 °С – используются “чудо”-формулы (в каждом стандарте своя).

Медные кабели нужно жгутовать в пучки не более чем по 24 шт. (ГОСТ Р 56555-2015, п. 4.3).

Для оптических линий необходимо соблюдать полярность – для этого (при использовании разъемов Duplex LC/SC) возможно использовать переворачивание соединителя в оптическом кроссе или переворачивать волокна – более подробные картинки приведены в ANSI/TIA-568-C.0-2009 раздел B.3

Обратите внимание, что основа – “перевернутые” шнуры A-B

При тестировании медных линий необходимо указывать не только стандарт и категорию, но и выставлять параметр NVP для кабеля (берется из документации). Причем тестирование нужно делать с использованием шнуров поставляемых в составе СКС, а не каким-нибудь модным (высокой категории, розового цвета и т.п.). Наиболее распространенная схема тестирования – Permanent link.

Презентация на тему: » Локальная сеть в школе Построили… Молодцы! А что дальше. Сертификация СКС.» — Транскрипт:

1 Локальная сеть в школе Построили… Молодцы! А что дальше. Сертификация СКС

2 Структурированная кабельная система (СКС) это единая унифицированная кабельная система для передачи данных, голоса, видео, аудио и других сигналов в пределах локальной сети или сети предприятия. СКС позволяет объединить множество различных по своему функциональному назначению информационных систем и сервисов от различных производителей, с различными типами передающих сред.

3 СКС типичная слаботочная кабельная проводка, предназначена для передачи различных видов информационных сигналов, она не является потенциальным источником опасности для жизни и здоровья людей и не наносит ущерба окружающей среде. Поэтому правильность построения и набор характеристик СКС общего назначения при отсутствии специальных требований не контролируется органами государственного надзора, а сама кабельная система не подлежит обязательной государственной или ведомственной сертификации.

4 Обслуживание СКС IV раздел Статья 225 техническое сопровождение локально- вычислительных сетей настройка и техническая поддержка активного сетевого оборудования техническое сопровождение серверов сопровождение и обслуживание АРМ, подключенного к локальной сети техническое обслуживание устройств бесперебойного питания ремонт серверов

5 Обслуживание СКС IV раздел Статья 225 организация нового рабочего места в составе ЛВС прокладка кабеля прокладка короба разделка разъема проведение замеров кабельной сети разделка розетки установка розетки подключение к локальной сети

6 Обслуживание СКС IV раздел Статья 226 системное сопровождение серверного оборудования настройка оборудования и установка системного ПО сервера подготовка оборудования и установка системного ПО кластерной системы сопровождение и обслуживание серверов и кластерных систем установка и настройка клиент-серверного ПО устранение ошибок при репликации баз данных между серверами мониторинг состояния источника бесперебойного питания (ИБП)

7 Обслуживание СКС IV раздел Статья 226 системное сопровождение активного оборудования вычислительных сетей установка и запуск в эксплуатацию коммутаторов с аппаратно-программой настройкой установка и запуск в эксплуатацию маршрутизаторов и маршрутизирующих коммутаторов сопровождение сетевого оборудования, не требующего аппаратно- программной настройки (концентраторы) сопровождение активного сетевого оборудования с аппаратно-программной настройкой (комутаторы) сопровождение оборудования сетевых центров (модульные маршрутизаторы и коммутаторы, маршрутизирующие коммутаторы) сопровождение активного сетевого оборудования с аппаратно-программной настройкой (маршрутизаторы) сервисное сопровождение и обслуживание программного обеспечения активного сетевого оборудования

8 Если строит фирма… предварительное обследование объекта инженерами и проектировщиками; разработка предпроектной документации; подготовка сметной документации; внедрение структурированных кабельных систем; тестирование и диагностика СКС; создание и предоставление проектной документации; сдача системы в коммерческую эксплуатацию; гарантийное и послегарантийное обслуживание; организация сертификации СКС от вендора;

9 Если строим сами… Эксплуатируем как есть Делаем модернизацию с разработкой технической документации. Проводим тестирование и паспортизацию СКС Пройти сертификацию (получить системную гарантию) не сможем

Современная школа – это новое современное образование, которое можно получить, в том числе, с помощью нового оборудования в новом общественно – культурном пространстве. Чтобы все школьное пространство обеспечить работой различных электронных систем, необходимо установить структурированную кабельную систему в школе.

Задайте сейчас вопрос мастеру по телефону

Создание надежной управляемой системы жизнеобеспечения школы – задача непростая и ответственная. Поэтому для разработки проекта скс школы стоит обращаться к профессионалам, которые не только спроектируют нужную систему, но и установят ее. Все сети связаны воедино и дополняют друг друга, поэтому проводить монтаж разными организациями нецелесообразно. Установка системы самим проектировщиком – это дополнительная гарантия надежности. И, если, в дальнейшем, понадобится выполнить ремонт скс , фирма, устанавливающая скс, сможет разрешить этот вопрос быстрее и качественнее.

Наше портфолио

Все фото смотрите на странице – наша работа .

Характеристики СКС

Структурность

Структурность — это разъединение кабельных линий на отдельные подсистемы, каждая из которых отвечает за определенные функции. При выборе кабельной продукции и коммутационного оборудования используется общий подход, без привязки к конкретному виду кабеля и кросса.

Это дает возможность применять как оптические, так и электрические технологии передачи сигналов. Поэтому можно делать выбор с учетом конкретных проектов и экономической эффективности.

Масштабируемость

Эта характеристика подразумевает, что при проектировании СКС закладывается определенная избыточность количества информационных розеток, кабелей и кроссовых портов.

В проекте предусматривается создание системы под конкретное помещение, а не под один из вариантов размещения рабочих мест. При этом система должна легко адаптироваться под изменения расположения рабочих мест легко и учитывать конкретные производственные потребности без длительных остановок рабочего процесса.

С помощью заложенных в СКС резервов, должны быстро организовываться новые рабочие места с учетом площади и планировки помещений.

Например, нужное количество розеток в СКС можно произвести исходя из:

площади помещения (типовая величина — 1 розетка на 10 кв.м),
линейной длины стен (типовая величина — 1 розетка на 1.5 метра стены),
требуемого количества рабочих мест и резерва.

Для определения количества портов в больших помещениях (с учетом площади) следует ориентироваться на проектирование одной розетки на каждые десять квадратных метров помещения.

В помещениях средних размеров можно определить число розеток из расчета одна розетка на полтора метра длины стены.

Наиболее точный расчет можно произвести, исходя из количества возможностей площади для размещения рабочих мест плюс резерв 30% портов.

Универсальность

Под универсальностью СКС понимается то, что ее разработка и создание с самого начала основывается на принципах открытой архитектуры и обладает набором основных технических характеристик.

Другими словами, кабельная система строится как универсальный фундамент для различных технологий и приложений, а не для обеспечения какой-либо конкретной технологии.

Применение методов СКС для сетей «последней мили»

Сети «последней мили», построенные по технологии Ethernet, внешне очень мало отличаются от стандартных локальных сетей. Но специфика работы в жилых домах накладывает серьезные ограничения на приведенные выше преимущества СКС.

Попробуем прокомментировать основные моменты подробнее.

Таб. 4.1. Принципиальные отличия структурированных кабельных систем и «домашних сетей».

Структурированные кабельные системы (Локальные сети)	«Домашние сети»
Для передачи данных, голоса и видеосигнала используется единая кабельная система, которую может обслуживать одно подразделение (экономия на количестве специалистов).	В сети последней мили (домашней сети) кабельная система используется только для передачи данных, и в подавляющем большинстве случаев не может быть объединена с чем-либо еще в силу организационных причин (разные владельцы, препятствующие стандарты и правила). Кроме этого, большинство сетей (телефония, кабельное телевидение) уже построено, и сэкономить при прокладке не удастся.
Стандартами СКС предусмотрено использование магистрали менее 3000 метров.	Сети «последней мили», несмотря на свое название, очень часто выходят за это ограничение, часто достигая размеров города.
Качество услуг не нормируется.	Снижение качества услуг (или их временное прекращение) оговаривается регламентами, и должно быть минимизировано. Иначе говоря, существует нормировка качества услуги.
Обслуживание в процессе эксплуатации должно быть исключено, или, по крайней мере, минимизировано.	Обслуживание — плановый и естественный процесс, оно проводится фактически непрерывно (на разных частях сети). Есть постоянный штат специалистов, которые заняты обслуживанием инфраструктуры.
Использование универсальных розеток на рабочих местах позволяет подключать к ним различные виды оборудования, и легко менять его месторасположение;	Устанавливать телекоммуникационные разъемы в жилой квартире по нормам СКС возможно, но явно не рационально. Количество пользователей в квартире определено, неизменно, и его перемещение по дому (а тем более району) маловероятно. Короба использовать крайне нежелательно, подвесных потолков нет. Плюс ко всему, используется другой тип мебели.
Оправдывают капиталовложения за счет длительной эксплуатации сети без модернизации (снижение полной стоимости владения);	Инсталляцию сети крайне сложно приурочить к строительству дома, или капитальному ремонту. Более того, прокладка линий по всем квартирам «заранее» невозможна. Поэтому, сеть просто вынуждена непрерывно модернизироваться на протяжении всего периода существования.
Возможно одновременное использование нескольких различных сетевых протоколов (в настоящее время не актуально);	Как правило, используется один протокол передачи данных. Более того, количество используемых приложений может быть ограничено (например, часто запрещен netbios).

На основании сравнения, видно, что сети «последней мили» имеют мало общего с СКС даже без учета ориентации на частного (а не корпоративного) пользователя, с присущими этому сектору рынка низкими стоимостями подключения и эксплуатации, при соответственно пониженном качестве.

Более того, кроме различий в способах построения кабельной системы, появляются дополнительные требования к программному комплексу — биллингу и авторизации, о которых будет рассказано в следующих главах.

На основании вышеизложенного, можно сделать следующий выводй:

Совершенно ясно, что домашние сети не могут являться СКС, это САМОСТОЯТЕЛЬНЫЙ КЛАСС КАБЕЛЬНЫХ СИСТЕМ. Который еще только ждет своих стандартов.

Так как данная книга в основном ориентирована на сети, относящиеся именно к этим двум пунктам, в дальнейшем изложении термин СКС без крайней необходимости не используется. Вместо этого будет сделан упор на физических основах передачи данных, а в дальнейшем — на практических способах построения небольших сетей, и сетей «последней мили».

Распределительные пункты СКС – узлы локальной сети

Распределительные пункты СКС представляют собой окончания горизонтальных и магистральных линий, которые для удобства использования фиксируют на панелях или кроссах. Для установки панелей, кроссов, сетевого оборудования служат напольные / настенные шкафы, телекоммуникационные стойки. Распределительный пункт может занимать часть шкафа, несколько шкафов. Помещения распределительных пунктов называют телекоммуникационными помещениями, дословно – телекоммуникационными чуланами (Telecommunication closets). На каждом этаже здания рекомендуется устанавливать один РП этажа. Если офисная площадь этажа превышает 1000 квадратных метров, предусматривают дополнительный РП, соединяемый магистральными каналами.

Распределительные пункты СКС создают узлы локальной сети где компактно размещается сетевое и серверное оборудование.

Напольные шкафы позволяют размещать окончания сотен линий, оборудование, блоки УАТС. Tелекоммуникационные стойки обеспечивают вместимость шкафов, но имеют меньшую стоимость. Их используют когда не требуется дополнительной защиты оборудования локальной сети или особых условий эксплуатации. Настенные шкафы рекомендуется выбирать при небольшом числе линий, отсутствии телекоммуникационного помещения. Оборудование шкафов охлаждают вентиляторами.

Напольный шкаф	Стойка	Настенный шкаф	Фрагмент панели

Удобство эксплуатации локальной сети зависит от качества организации, наличия маркировки СКС. Стандартная цветовая маркировка позволяет различать назначение портов панелей. Цвет говорит о принадлежности порта к магистральной подсистеме комплекса, магистральной подсистеме здания, горизонтальной подсистеме, подсистемам, не относящимся к СКС.

Цветом выделяют интерфейсы внешних подсистем, обозначают порты компьютерных и телефонных сетей. На фото линии магистральной информационной, горизонтальной, а также сигнальной подсистем маркированы согласно требованиям стандарта TIA/EIA-606-А. Первая цифра маркировки обозначает номер панели, вторая — номер порта панели. При этом соответствие номера портов розеток и панелей такое же, как номера соединяющих их кабелей.

Структурированная кабельная система

Кабельные слаботочные сети применяются в разных областях:

Телефонная связь и интернет.
Системы СКУД.
Охранная и пожарная сигнализация.
Локальные вычислительные сети.
Сети телевизионного и радиовещания.
Системы оповещения в здании.

Структурированные кабельные системы связи — это физическая среда для организации передачи данных в здании или в группе зданий. При построении СКС применяются стандартные элементы (кабели, коммутаторы и другое специализированное оборудование, элементы разъемов). В проектировании систем применяются общепринятые правила и стандарты. При приемке оборудование сетей должно соответствовать определенным нормам. Благодаря стандартизации построения сетей достигается необходимый уровень типовых параметров (скорость передачи данных, защита от потерь информации), производится администрирование сетей и решение других задач по управлению СКС.

Топология СКС

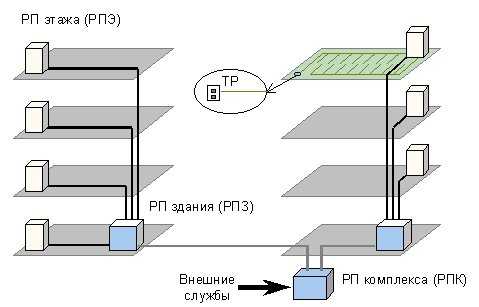

Существуют два варианта иерархии в системах структурированных кабельных сетей:

Топология классической звезды.
Иерархия одноточечного управления.

Топология звезда имеет три уровня древовидной структуры. На уровне ствола находится магистраль кабельной подсистемы обслуживаемой территории или нескольких обслуживаемых зданий. Далее следует вертикальная магистраль, которая объединяет этажи постройки. Последний уровень — горизонтальная магистраль кабеля на каждом этаже. Топология звезды гарантирует высокую гибкость системы в целом и каждой подсистемы в отдельности, значительно упрощает подключение или отключение отдельных подсистем и подстройку для работы с новым оборудованием. Благодаря высокому уровню адаптивности, топология звезды остается наиболее популярной при проектировании структурированной кабельной системы зданий.

Одноточечная иерархия СКС устроена предельно просто. Управление всеми рабочими местами осуществляется из одного пункта. Главное при построении СКС с одноточечной топологией — оптимально определить расположение центральной точки администрирования. Для небольших зданий, где не планируются масштабные работы по реконструкции сетей, и нет потребности в обеспечении работы большого количества рабочих мест с помощью слаботочных сетей, одноточечная иерархия СКС оптимальна.

Также возможен вариант смешанной топологии, когда рабочие места, к которым ведут магистрали кабеля в классической звезде, сами по себе являются центрами управления для локальных сетей с одноточечной архитектурой. Пример реализации — офисный центр, где каждая компания-арендатор использует рабочие места в топологии централизованной СКС при создании локальных вычислительных сетей (ЛВС).

В состав структурированной кабельной системы входят следующие элементы:

Линейно-кабельное оборудование подсистем внешних, внутренних и горизонтальных магистралей.
Коммутационное оборудование (многопортовые панели) подсистем внешних, внутренних и горизонтальных магистралей.
Точки перехода.
Розетки информационные.

Для прокладки внешних магистралей в СКС чаще используют оптическое волокно, внутри зданий применяются в равной степени опт0- и электрический кабель (медь). Оптоволокно применяется также для организации серверов, где требуется высокая пропускная способность кабеля и надежность в хранении больших объемов цифровых данных.

Свойства СКС

Структурированные кабельные системы универсальны. В пределах одной сети можно использовать совершенно разное оборудование (компьютеры, серверы, видеокамеры, принтеры и сканеры, пожарную сигнализацию, телефонные аппараты). Нет ограничений на тип и характеристики приложений, установленных на сетевом оборудовании. Обязательное условие организации СКС — ПО и оборудование должно обеспечивать выполнение функций и задач, которые актуальны для заказчика.

Другое важное свойство СКС — адаптивность. В систему можно подключать и отключать оборудование, добавлять отдельные компоненты и целые подсистемы без ущерба для иерархии СКС

Можно связывать топологии, расположенные в разных зданиях — достаточно проложить магистраль и корректно произвести коммутацию аппаратуры. Если нужно перенести компьютер в пределах офиса, нет необходимости заново прокладывать кабель, можно протянуть провод к новому месту, и интернет или связь по ЛВС будет работать без сбоев.

С практической точки зрения, строительство структурированных кабельных систем экономически оправдано. Гарантия производителя на сетевое оборудование составляет от 5 до 25 лет. Это одно из ключевых преимуществ структурированных сетей: нет необходимости тратиться на дорогостоящую модернизацию и ремонт ежегодно.

Принцип построения СКС

1 — Оргтехника — компьютер, телефон, факс и другое периферийное оборудование 2 Кабельная проводка прокладывается по закладным каналам внутри стен, по декоративным кабельным коробам внутри помещений, по лоткам за фальш-потолками или под фальш-полами 3 Коммутационный узел предназначен для монтажа и использования коммутационного оборудования кабельной системы, для централизации внешних и внутренних кабельных входов, для соединения кабельной системы с активным сетевым оборудованием 4 — Вертикальная кабельная проводка 5 — Служебные технические средства

СКС — охватывает все пространство здания, соединяет все точки средств передачи информации, такие как компьютеры, телефоны, датчики пожарной и охранной сигнализации, системы видеонаблюдения и контроля доступа. Все эти средства обеспечиваются индивидуальной точкой входа в общую систему здания. Линии, отдельные для каждой информационной розетки, связывают точки входа с коммутационным центром этажа, образуя горизонтальную кабельную подсистему . Все этажные коммутационные узлы специальными магистралями объединяются в коммутационном центре здания. Сюда же подводятся внешние кабельные магистрали для подключения здания к глобальным информационным ресурсам, таким как телефония, интернет и т.п. Такая топология позволяет надежно управлять всей системой здания, обеспечивает гибкость и простоту системы.

Преимущества структурированной кабельной системы

	Универсальность и независимость от приложений.
	Модульность и масштабируемость.
	Возможность наращивания конфигурации и внесения изменений в процессе эксплуатации.
	Возможность создания независимых участков в одной сети.
	Легкость управления и администрирования.
	Долговечность.
	Быстрая окупаемость.
	Сертификационная поддержка вендоров.

Мы будем рады предоставить вам консультацию или сделать для вас предварительный расчет стоимости. Для этого следует обратиться к нашим менеджерам; такое обращение вас ни к чему не обяжет — мы не навязываем услуг и не беспокоим потом обратившихся. Ниже приведены контакты, по которым можно задать вопросы и получить на них профессиональные ответы:

Задайте нам вопрос или оставьте заявку на предварительный расчет стоимости

Магистральная подсистема

Маршрут кабеля внутри здания, соединяющий шкаф со шкафом или с аппаратной, называется Магистральной подсистемой здания, соединяющей главный кросс в аппаратной с промежуточными кроссами (IС) и с горизонтальными кроссами в телекоммуникационных шкафах (ТС). Она состоит из среды, в которой происходит передача информации по магистрали между этими точками, и соответствующего коммутационного оборудования, терминирующего данный тип среды.

Магистральная подсистема должна включать в себя кабель, установленный вертикально между этажными телекоммуникационными шкафами, главный или промежуточный кроссы в многоэтажном здании, а также кабель, установленный горизонтально между телекоммуникационными шкафами, главный или промежуточный кроссы в протяженном одноэтажном здании.

Во всех ТС должна иметься в наличии или быть доступной для повторного использования адекватная площадь сечения магистральной трассы, чтобы не потребовалось создавать дополнительные трассы. Все трассы, если они предназначены для использования в системах телекоммуникации, должны иметь противопожарные заглушки независимо от того, используются трассы или нет.

Магистральные кабели должны быть проложены топологически в виде звезды, начинаясь в главном кроссе и проходя к каждому телекоммуникационному шкафу. Между главным и горизонтальным кроссами может находиться промежуточный кросс. Такая система называется топологией иерархической звезды.

Все телекоммуникационные кабельные системы и оборудование должны быть заземлены в соответствии с соответствующими нормативами и правилами.

Оборудование и материалы

Базовый принцип: все компоненты линии связи должны быть одного производителя (т.е. коммутационные шнуры, разъемы/кросс и кабель).

Для линий связи на базе медных витопарных кабелей рекомендую придерживаться следующих принципов:

использовать коммутационные панели с кабельной поддержкой сзади модульного типа (наборные) , так как “переразделать” порт в существующей “моноблочной” панели практически нереально (не затронув при этом соседние рабочие порты);
прежде чем использовать угловые коммутационные панели – пощупайте их и попробуйте вытащить коммутационный шнур из крайних портов;
применять “безинструментальные” модули RJ45 – можно добиться более “стабильной” разделки;
экранированные системы использовать только в случае реальной потребности, так как экранированные кабели (в том числе и коммутационные шнуры) менее гибкие и более неудобны в эксплуатации;
не применять соединители отличные от RJ45 (никаких 110-кроссов и их модификаций, типа VisiPatch 360 от Systimax – хотя выглядит здорово и место неплохо экономит);
при проектировании сразу закладывать необходимые коммутационные шнуры, а не “лепить” их на месте (что запрещено);
при проектировании СКС на объектах, отличных от офисов – тщательно продумывать дополнительные аксессуары (например, в школе не лишним будет предусмотреть механическую блокировку разъемов RJ45 – есть например у R&M);
ознакомиться со статьей Кабель витая пара для сетей Ethernet;
кабельных организаторов много не бывает (хотя они как таковые не входят в СКС)

Также есть немного комментариев по оптическим линиям:

для монтажа новых систем не рекомендуется прокладывать волоконно-оптические линии OM1, OM2, и OS1 (ISO11801: 2017);
на магистральных линиях в офисных зданиях обычно прокладываются многомодовые линии, а вот на заводах – одномодовые;
если используются наружные магистрали – то использовать кабели в универсальной изоляции (чтобы не делать переходную муфту);
применять разъемы Duplex LC или SC, а вот MPO/MTP – оставьте “большим” ЦОДам (да и характеристики у много-волоконных разъемов похуже). Использовать кроссы высокой плотности нужно только там, где это обосновано, так как они менее удобны в эксплуатации;
ознакомиться со статьей Волоконно-оптические линии связи (ВОЛС).

На больших объектах рекомендую избегать “отечественных” производителей СКС (например, ITK, Cabeus, Hyperline – были отрицательные отзывы у монтажников). Но это “имхо”…

В спецификацию оборудования раздела СКС зачастую включают ИБП – это скорее из разряда “всегда так делаем”.
