СВОД ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ

Physical training and sport halls

1 РАЗРАБОТАН Санкт-Петербургской государственной академией физической культуры им.П.Ф.Лесгафта (СПбГАФК) Росспорта и ФГУП «Научно-проектный институт учебно-воспитательных, торгово-бытовых и досуговых зданий» (Институт общественных зданий) в рамках выполнения п.17 мероприятий подпрограммы «Физическое воспитание и оздоровление детей, подростков и молодежи в Российской Федерации (2002-2005 годы)» федеральной целевой программы «Молодежь России (2001-2005 годы)»

Здесь и далее. Документ фактически утратил силу в связи с истечением срока реализации. — Примечание изготовителя базы данных.

2 ВНЕСЕН Санкт-Петербургской государственной академией физической культуры им.П.Ф.Лесгафта

3 ПРЕДСТАВЛЕН Управлением архитектуры и Управлением стандартизации, технического нормирования и сертификации Госстроя России

4 УТВЕРЖДЕН приказами ректора Санкт-Петербургской государственной академии физической культуры им.П.Ф.Лесгафта от 9 февраля 2005 г. N 25 и директора ФГУП «Институт общественных зданий» от 23 апреля 2004 г. N 11

5 ОДОБРЕН И РЕКОМЕНДОВАН к применению в качестве нормативного документа в строительстве письмом Госстроя России от 30 апреля 2004 г. N ЛБ-322/9 и Федеральным агентством по физической культуре, спорту и туризму приказом N 24 от 26 февраля 2005 г.

Алгоритм нанесения спортивной разметки

1. Обезжиривание ацетоном.
   Минимум за 1 час до нанесения первого слоя краски поверхность поля нужно обработать ацетоном. Это поможет лучшему прилеганию красящего слоя к покрытию.
2. Инструменты для нанесения краски.
   Используется флейцевая кисть или узкий валик.
3. Высыхание слоев.
   Промежуток высыхания краски между нанесениями слоев должен быть достаточным. Необходимо обязательно проводить проверку на липкость.
4. Малярная лента.
   Скотч для ограничения края нужно удалить до окончательного высыхания последнего слоя, иначе он сильно прилипнет. Аккуратно удалить присохшую малярную ленту не получится, и разметка спортивного зала будет иметь неровные края.
5. Первая игра.
   Использование спортивного зала возможно только через двое суток после нанесения последнего слоя разметки.
6. Чистка инвентаря.
   Двухкомпонентную полиуретановую краску с кистей, валиков и лотков можно отчистить при помощи органических растворителей.

Разметка спортивного зала для разных игр. Специфика нанесения

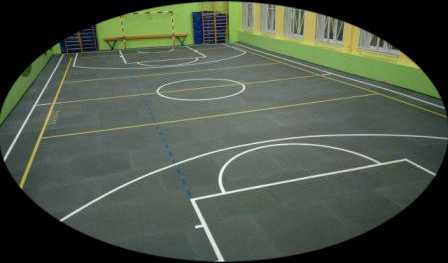

В спортивных залах, предназначенных для конкретного вида спорта, предусматривается специализированная разметка. Если речь идет об универсальных площадках (например, школьных или вузовских), они размечаются для нескольких видов спорта. Линии для приоритетной игры рисуются непрерывно и выделяются контрастным цветом. Разметка для второстепенных видов спорта имеет прерывистый вид.

Для каждого типа игровых видов спорта есть общепринятые стандарты размера, цвета и ширины линий, утвержденные согласно действующим правилам.

Аренда спортивных залов в СПБ

Все залы

Характеристики разметки для разных видов спорта можно представить в виде таблицы.

	Ширина линий	Общая длина линий разметки
Разметка площадки для баскетбола	5 см	207 пог.м.
Разметка площадки для волейбола	5 см	81 пог.м.
Разметка для пляжного волейбола	—	—
Разметка поля для бадминтона	4 см	100 пог.м.
Разметка для мини-футбола	8 см	183 пог.м.

В спортивном зале для занятий волейболом, бадминтоном, футболом, теннисом или баскетболом разметку можно наносить не только краской. Зная основные размеры, любую площадку с подходящим покрытием можно превратить в спортивную при помощи специальной разметочной ленты. Такая лента имеет достаточную ширину и выполняется в контрастном цвете (иногда используются флуоресцентные красители для лент, предназначенных для игры в темное время суток). Разметочная лента (и набор крепежей) может входить в комплект оборудования для разметки поля. В зависимости от особенностей игры, набор дополняется сеткой нужного размера.

Читать также

3 Сен 2018
Аренда зала хореографии

3 Сен 2018
Зеркала в танцевальном зале

3 Сен 2018
Интерьер танцевального зала

Все статьи

Нанесение спортивной разметки — Компания Сервиспол / Servispol

Линии разметки наносятся маркировочной лентой или краской. Существуют специальные краски для спортивной разметки с повышенным содержанием каучука для больше эластичности. Точность разметки, ровность линий и стабильность их толщин обеспечивается применением специального разметочного оборудования.

Для игры в БАСКЕТБОЛ в России в настоящее время действует стандарт разметки площадки по правилам ФИБА (FIBA). Стандартный размер площадки 28х15м.  Спортивный зал обычной  российской школы 24х12 м, в этих случаях, по согласованию с тренером мы наносим разметку в усеченном варианте.

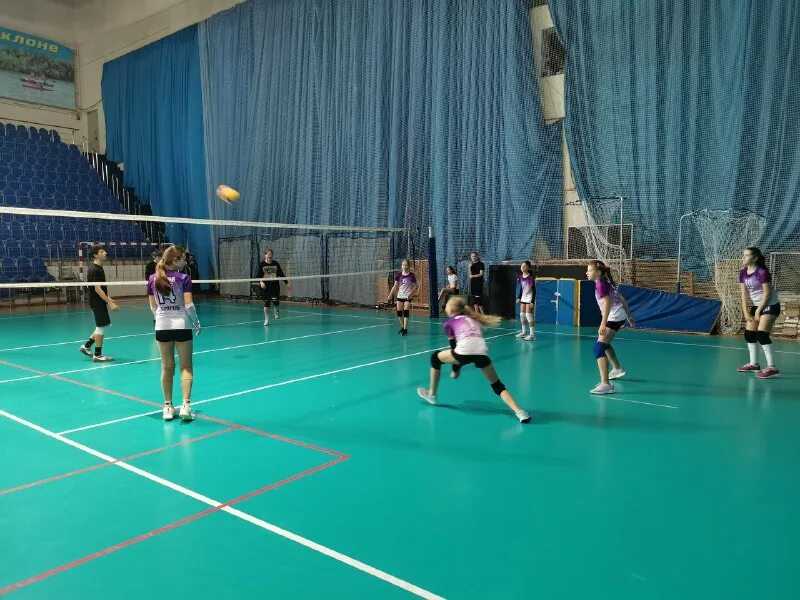

Согласно правилам FIVB размер игрового поля для игры в волейбол должен быть 18 х 9 м. Плюс к этому, вокруг игового поля должна быть свободная зона шириной не менее 3 метров с каждой стороны. То есть зал для игры в волейбол должен быть не менее 24 х 15 м.

1 Область применения

1.1 Настоящий Свод правил предназначен для проектирования массовых типов физкультурно-спортивных залов, которые без конструктивно-планировочных изменений могут быть доступны также для инвалидов, в том числе для детей-инвалидов, при зафиксированных в задании на проектирование условиях.

1.2 Положения Свода правил распространяются на проектирование новых и реконструируемых физкультурно-спортивных залов для:

— гимнастики спортивной и художественной, акробатики;

— наиболее распространенных спортивных игр (бадминтон, баскетбол, волейбол, теннис, теннис настольный);

— единоборств (бокса, борьбы, тяжелой атлетики);

1.3 Габариты и разметка игровых площадок и мест проведения соревнований (занятий), параметры зон безопасности (в том числе над игровым полем) установлены правилами проведения соответствующих видов соревнований и являются обязательными как технологические требования.

Параметры физкультурно-спортивных залов с сопутствующими группами необходимых помещений, приведенные в настоящем Своде правил, являются функционально-технологической основой составления программы проектирования спортивных зданий и комплексов, которые следует проектировать по соответствующим строительным нормативным документам (см. рисунок 2).

1.4 Положения документа следует использовать для определения единовременной наполняемости залов по пропускной способности мест проведения занятий, а также для расчета оборудования вспомогательных помещений: гардеробных, умывальных, душевых, уборных для занимающихся, инвентарных при физкультурно-спортивных залах и т.п., дающих возможность полноценного функционирования физкультурно-спортивных залов.

1.5 Настоящий Свод правил не включает специальные залы для занятий инвалидов, физкультурные залы образовательных учреждений (детских дошкольных и общеобразовательных), специализированные залы для занятий детских спортивных секций, а также зоны залов с местами для зрителей.

1.6 Положения Свода правил распространяются на проектирование физкультурно-спортивных залов, которые могут размещаться как в отдельно стоящих зданиях и в спортивных комплексах, так и при встраивании в другие сооружения.

1.7. Свод правил содержит рекомендательные положения, нормы и правила. При включении их в задание на проектирование положения данного документа становятся обязательными для проектировщиков и экспортирующих организаций.

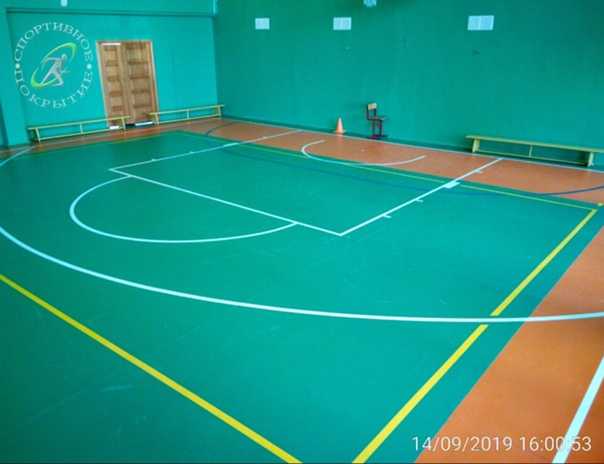

Финальным этапом при проведении работ по укладке напольного покрытия в спортивном зале является выполнение разметки игровой площадки. Все линии должны наноситься согласно нормативам, определенными федерациями игровых видов спорта и с учетом цвета линолеума.

Для разметки полов спортивных залов может применяться специальная краска или маркировочная клейкая лента различных цветов. Основными являются: белый, желтый, красный, синий, черный, иногда применяют зеленый и оранжевый.

Спортивная разметка спортзала, площадок в Москве, МО

Спортивная разметка — финишный этап подготовки игровой площадки к эксплуатации. Наша компания выполняет следующие работы:

• разметка спортивного зала в саду, школе;
• дизайнерская разметка;
• разметка беговых дорожек на стадионе;
• разметка спортивных площадок.

Наши преимущества:

• возможность выполнение работ в день обращения, ночное время;
• большой опыт работы в реализации государственных и коммерческих заказов;
• качественные расходные материалы;
• конкурентно ориентированные цены.

Линии разметки постоянно подвергаются механическому воздействию, поэтому краска для разметки должна быть стойкой к истиранию и погодным условиям. Для разметки спортивных залов используем двухкомпонентную краску Forbo 809 (Германия) или аналог — Temadur 50 (Финляндия).

Волейбол 81 пог. м

Баскетбол 207 пог. м

Теннис 146 пог. м

Мини-футбол 183 пог. м

Бадминтон 100 пог. м

Гандбол 236 пог. м

Метод нанесения

Разметка в спортивном зале выполняется только ручным способом:

• отбиваются размеры;
• малярным скотчем создаётся трафарет;
• поролоновым или велюровым валиком наносится краска.

Разметка — это скрупулёзность и точность

Важно помнить при отметке контрольных точек на площадке, что линии разметки входят в игровое поле

Разметка спортивной площадки, беговой дорожки на улице выполняется ручным способом или при помощи разметочной машины типа Line Lazer. На улице спортивная разметка выполняется в ясную погоду. Недопустимо влажное основание на площадке. Согласно нашему опыту: малярный скотч убирается в течение 5-20 минут после покраски всей разметки.

Масштабирование

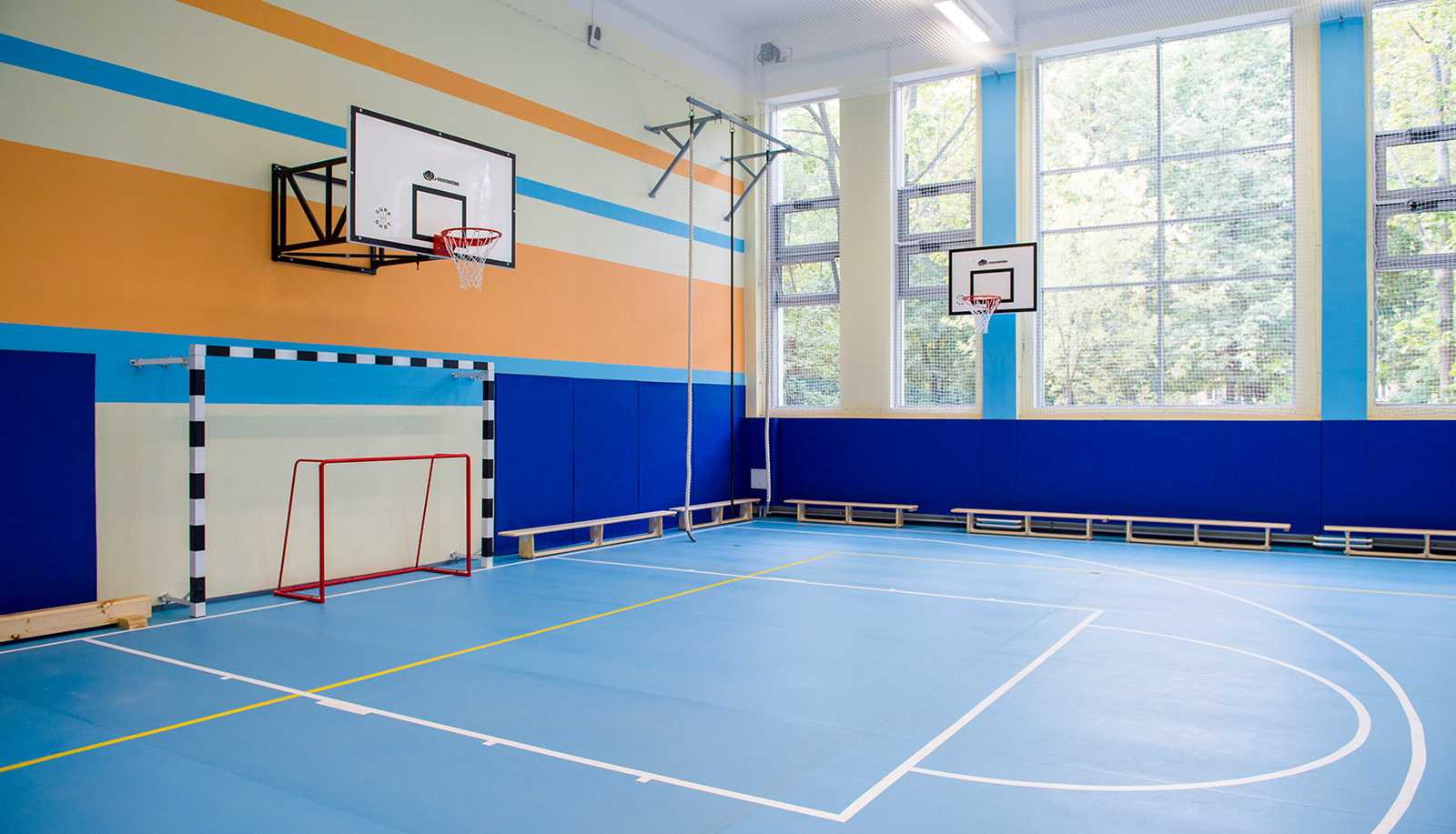

Некоторые спортзалы не имеют достаточных размеров для нанесения стандартной разметки. К примеру, в залах размером 24Х12 м2, которые так часто встречаются в школах, могут поместиться лишь стандартные виды разметки: волейбол, бадминтон, но для стандартной баскетбольной разметки места в таком зале нет. Это при том, что в таком помещении необходимо проводить занятия по баскетболу, мини-футболу. В данном случае спортивная разметка уменьшается пропорционально размерам площадки. Наши специалисты обладают необходимым опытом подобного вида работ. Спортивная разметка является одним из основных видов нашей деятельности. Реализовано большое количество объектов в том числе индивидуального дизайна, к примеру, центральный офис компании «Rambler» в БЦ «Даниловская мануфактура».

Наши гарантии — наш опыт, поэтому предлагаем лучшее соотношение конкуретной цены и качества при выполнении работ.

Спортивная разметка	В зале	На улице
Бадминтон	от 20 000 р.	от 20 500 р.
Баскетбол	от 22 000 р.	от 22 500 р.
Гандбол	от 29 000 р.	от 30 500 р.
Теннис	от 20 000 р.	от 20 500 р.
Волейбол	от 18 000 р.	от 18 500 р.
Мини-футбол	от 22 000 р.	от 22 500 р.

Разметка баскетбольной площадки в спортивном зале, нанесение разметки спортзала

Высокая точность и ровность линий маркировки обеспечиваются за счёт применения специального оборудования. Что касается материалов, которые мы применяем в процессе работы, то это специальная износостойкая маркировочная лента и краска с повышенным содержанием каучука. Благодаря этому она становится более эластичной и устойчивой к различным факторам влияния.

Разметка пола спортивных площадок с интенсивной нагрузкой

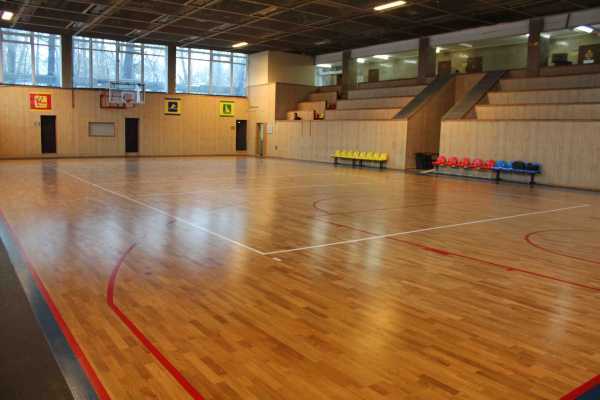

Профессиональная разметка спортивного зала или баскетбольной площадки наносится на различные виды покрытий пола: лакированный паркет, полиуретановый или метилакрилатный пол, спортивный линолеум на основе ПВХ. Для того чтобы она сохранилась максимально долго и обладала устойчивостью к истиранию, мы применяем краску FORBO Eurocol 809 PUR, которая для интенсивной нагрузки зала в школе или детском саду подходит лучше всего.

Компания Visper предоставляет услуги по профессиональному нанесению спортивной разметки пола игровых площадок под разные виды спорта, такие как:

• баскетбол;
• большой теннис;
• гандбол;
• футзал;
• бадминтон;
• волейбол.

Профессиональная разметка спортивного зала от компании Visper будет выполнена согласно всем правилам и требованиям определённого вида спорта. Нанесение выполняется в соответствии с размерами помещения, т. е. 28х15 м — для баскетбольной площадки, 18х9 — для волейбольной, 38х18 — для гандбольной

Все линии, в частности, их ширина, цвет и длина, должны соответствовать правилам игрового спорта, поэтому важно, чтобы разметкой занимались профессионалы

Также важно учитывать тип покрытия перед нанесением краски. В некоторых случаях может понадобиться специальный дисперсионный лак

Он обеспечит идеальную ровность поверхности и избавит от проблемы с потёками.

Долговечная разметка спортивного зала

Первое правило нанесения линий разметки на спортивной площадке в детском саду, в школе или спорткомплексе — это правильный выбор материала. В зависимости от типа покрытия, может применяться:

• универсальная лента с высокой гибкостью;
• износостойкая краска;
• термопластмассовые элементы.

Все три разновидности материала для разметки пола спортивной площадки могут выдерживать значительные механические нагрузки. Подобрать можно соответствующий цвет линий и оптимальный способ нанесения. Для этой процедуры у нас есть всё необходимое оборудование.

Что касается стоимости материалов, то она отличается в зависимости от их свойств. Маркировочные ленты, например, стоят относительно дёшево, но по сравнению с краской у них больший расход. Этот вариант подойдёт, если требуется временная разметка спортивного зала или площадка в детском саду. Краски и термопластмассовые элементы рекомендуется применять с целью постоянной эксплуатации, так как они более долговечны.

Подбором подходящего материала для разметки спортивной площадки в детском саду или для спортзала будет заниматься специально обученный сотрудник нашей компании. Сам процесс нанесения происходит с использованием современной техники. Таким образом, удаётся значительно сократить время нанесения краски, соблюдать технологию нанесения и получить правильные размеры.

Если вам нужна профессионально выполненная разметка для спортзала по умеренной стоимости, обращайтесь в компанию Visper. Мы решим поставленную задачу на самом высоком уровне!

Требования к процессу нанесения разметки игрового поля

Для сохранения требуемого качества разметки при нанесении краски должны соблюдаться особые условия:

• Температура воздуха в помещении должна находиться в пределах от 18 до 25 градусов Цельсия. Температура покрытия — не ниже 15 градусов. После смешивания основных компонентов краска должна быть использована в течение 3-4 часов. После окончания этого срока материал становится непригодным для нанесения. Чем выше температура в помещении, тем меньше срок годности краски.
• Максимально допустимая влажность воздуха в спортивном зале — 65%.
• Поверхность покрытия игрового поля должна быть очищена от грязи и пыли, от жировых и масляных пятен и от воды.
• Процесс отвердевания краски не допускает попадания воды, поэтому поверхность поля должна быть предельно сухой.
• Используемую для нанесения контуров разметки малярную ленту требуется плотно прикатывать валиком к поверхности покрытия площадки, чтобы избежать подтекания краски.
• Эту же процедуру нужно проводить с предельной тщательностью, если покрытие игрового поля неровное или имеет шероховатости.
