Чем отличается убежище от укрытия?

Какие бывают и от чего могут защитить

Убежище

Убежища современной конструкции способны обеспечить защиту населения от разрушающего воздействия:

1. Светового и радиационного излучения.
2. Взрывной ударной волны, в том числе ядерной.
3. Химически – отравляющих соединений.
4. Осадков радиоактивного облака.
5. Биологически – опасных веществ.
6. Высоких температур в случае сильных, массовых пожаров.
7. Стихийных бедствий (торнадо, землетрясения).
8. Волны осколков.

Защита обеспечивается наличием особо прочных конструкций, включая герметизацию помещения, и противовзрывных устройств. Благодаря специальной системе вентиляции и фильтрации, в укрытие не способны проникнуть радиоактивные частицы, световое излучение и отравляющие вещества.

По тому, где и как располагаются убежища, выделяются встроенного типа и отдельно стоящие. Наиболее распространен первый вариант. Их вносят в проект строящегося здания. Как правило, встраиваются укрытия в подвальную часть дома, которая размещается ниже уровня земли.

Отдельно стоящие убежища представляют собой ничем не примечательные здания, без каких-либо надстроек. Их строят на некотором расстоянии от крупных сооружений: в парках, дворах, на территории предприятий.

По тому, в течение какого времени возводятся укрытия, их можно разделить на быстровозводимые и капитальные заблаговременные. Последние могут содержать несколько этажей или иметь всего 1 этаж, в зависимости от вместимости.

Все убежища рассчитаны на определенное количество людей, которое может варьироваться от 150 до 600 укрываемых.

 Плакат в высоком разращении доступен по кнопке СКАЧАТЬ.

Классификация и предоставление населению убежищ

Где возводятся убежища?

По месту обустройства убежища можно выделить двух категорий:

1. отдельно стоящие – без надстройки конструкции сверху, на территориях организаций, заводов, парков или скверов. До ближайшего строения есть довольно большое расстояние;
2. встроенные – в подвалах зданий или строений. Этот класс убежища встречается чаще всего.

Часто укрытие строят так, чтобы в мирное время помещение не простаивало – в них проводят культурные мероприятия, внутри обустраивают временные цеха для производств. Также встречается расположение внутри убежища гаража, торговой точки, мастерской или места общественного питания. Проектировщики при составлении плана учитывают не только защиту населения в случае ЧС, но и использование конструкции в мирный период времени.

Состав и обустройство убежища внутри зависят напрямую от его вместимости – количества людей, которых можно укрыть внутри. При больших размерах помещения внутри имеется сложная система фильтров в вентиляции, а также специальное оборудование, изготавливаемое на производствах.

Малые укрытия такими системами не обладают, что снижает их надежность. Внутренние инженерные сети, конфигурация систем и агрегатов, оснащение механизмами и автоматикой планируется с учетом вариантов использования укрытия в мирное время.

Виды временных и простейших укрытий

Иногда могут возникать ситуации, когда человек оказался один в местности, где произошла ЧС или на природе, попав под неблагоприятное воздействие погодных условий (буран, ливень, молния), тогда ему необходимо использовать временное защитное укрытие.

Временные укрытия

По тому, каким способом оно будет изготовляться выделяются:

• Естественные, создаются самой природой. Сюда можно отнести пещеры, гроты, земные углубления, трещины. Они экономят силы и время, но, как правило, есть только в определенных местностях.
• Рукотворные – это те, которые человек создает сам из подручных, имеющихся у него материалов (тент, палатка, веревка, клеенка)
• Комбинированные убежища. Наиболее надежный и лучший вариант. Здесь природный элемент (например, дерево, кустарник) используется как основа для шалаша или укрытия.

К видам временных убежищ, которые можно изготовить самостоятельно и практически при любой ситуации можно отнести сооружения из веток и крупных сплетенных корней деревьев. Для укрытия удобно использовать слегка надломленные ветки и длинные, опускающиеся практически до земли. Однако помните, что во время грозы использовать деревья в качестве убежища запрещается. Это опасно.

При наличии любой водонепроницаемой, плотной ткани (тент, парусина, брезент) и установлении ее под крутым углом можно соорудить довольно хорошее временное укрытие от ливня. Во избежание просачивания воды внутрь вашего сооружения необходимо постараться не прикасаться к внутренней поверхности.

В зимний период наиболее простейшим укрытием от непогоды станут самостоятельно сделанные углубления в снегу или снежные заносы. Однако при очень низких температурах сделать яму будет проблематично, так как снег застывает и приобретает твердость.

Наиболее удобным вариантом временного укрытия является палатка, приобретенная в специализированном магазине. Она представлена в разных вариантах в зависимости от ваших потребностей и погодных условий той местности, куда вы отправляетесь. Ее легко можно переносить с места на место.

Простейшие укрытия	Противорадиационные укрытия	Коллективные средства защиты. Убежища

В ситуации взрыва или поражении отравляющими веществами укрыться можно в любой открытой или перекрытой чем-либо щели. Они обладают достаточно хорошими защитными свойствами. В таком импровизированном укрытии вы убережете себя от ударной волны, осколков, разлетающихся предметов, радиационного и светового излучения. Вероятность получения облучения снижается почти в 2 раза.

В некоторых случаях такие щели могут специально и заблаговременно изготавливаться в местах, обладающих повышенной опасностью заражения. Выбирают для этого участки, не подвергающиеся подтоплению или затоплению в случае сильных дождей или паводков.

Населению следует заранее узнать, где в его населенном пункте расположены убежища. Обычно они располагаются в местах наибольшего скопления людей, где радиус сбора не превышает 500 м.

Чем отличаются противорадиационные укрытия от убежищ — Портал по безопасности

Для защиты людей в случае заражения опасными отравляющими веществами или применения военного оружия массового поражения используются специальные сооружения – убежища. Первое убежище возникло в начале 20-х годов прошлого века, и оно использовалось для защиты от газовых атак.

Этот термин начал применяться еще в довоенное время. Он под собой объединяет все виды различных защитных укрытий, начиная от самых простейших (от погодных неблагоприятных условий), и заканчивая – современными специально обустроенными сооружениями в случае возникновения ЧС с массовым поражением.

Прежде всего, такими сооружениями оснащаются крупные города, а также населенные пункты и объекты, имеющую ту или иную категорию опасности. Эта категория может присваиваться только по указу Правительства РФ.

Назначение и классификация убежищ зависит от возникшей чрезвычайной ситуации, опасности поражающего источника, местности и плотности населения.

Правила размещения в убежищах при угрозе ЧС

Заход людей в убежище происходит быстро, четко, организованно, исключая давку, панику. Размещение происходит на скамейках, также устанавливаются 2-х ярусные нары. В убежищах большой вместимости могут быть отдельные зоны для граждан с детьми. Для прибывших с грудными малышами организуются комнаты «матери и дитя».

После того, как количество укрываемых достигла необходимого количества, по указу командира осуществляется герметизация укрытия. Двери и аварийные выходы закрываются защитными ставнями.

В качестве исключения, возможен прием опоздавших людей через шлюз – тамбур. Все прибывшие граждане обязаны с собой иметь необходимый запас долгохранящихся продуктов, упакованный в специальную изолированную упаковку. Личные вещи должны быть в минимальном количестве. Следует также иметь документы и туалетные принадлежности.

К установленным правилам, которые неукоснительно следует соблюдать всем присутствующим в убежище, относятся:

1. Выполнять все указания коменданта.
2. Запрещается пользоваться без разрешения открытыми источниками огня (лампа, свечи, спички).
3. Не курить.
4. Стараться соблюдать спокойную и тихую обстановку.
5. Не брать с собой сильно пахучие либо легковоспламеняющиеся средства.
6. Не приводить питомцев.
7. Не ходить и не бегать по убежищу, если в этом отсутствует необходимость.

Всю информацию о том, что происходит за пределами укрытия можно получить при помощи действующего радиоканала. Если пребывание затянулось, то организовывается отдых укрываемых поочередно. При этом используются места для лежания.

В случаи возникновения угрозы для укрываемых людей в результате аварийной ситуации возможно досрочный выход из укрытия. Покидание убежища происходит по решению главного из обслуживающего персонала. Об этом сообщается звуковым сигналом.

При эвакуации устанавливается следующая последовательность:

1. Несколько человек из уполномоченных лиц для оказания помощи.
2. Раненные, инвалиды или те, у кого возникли проблемы со здоровьем.
3. Пожилые люди.
4. Дети.
5. Остальные граждане.

Нарушать или как-то препятствовать данной последовательности запрещается.

Что такое убежище и для чего оно нужно?

Это понятно из названия: в убежищах подразумевается пребывание личного состава (т.е. людей) во время определенных угроз, таких как агрессивные народные волнения, обстрел, бомбёжка, использование врагом ядерного или химического оружия, а также землетрясения или стихийные бедствия.

Строились убежища в 20-м веке, строятся и сейчас.

Люди попадают в убежище через пригодные для этого входы, через них же они покидают убежище после сигнала отмены угрозы. Как можно догадаться, бомбёжка подразумевает разрушения, соответственно вход в убежище может оказаться завален обломками каких-либо зданий и построек в непосредственной близости. Отсюда правило первое и основное:

Временные и самые простые укрытия

В некоторых случаях человек может оказаться в местности, где происходит чрезвычайная ситуация природного или техногенного характера. Это может быть просто ливень, молния или буран. От всех катаклизмов нужно найти укрытие, временного или постоянного типа. Среди убежищ встречается несколько групп построек, которые отличаются методом возведения:

• естественные – природные укрытия, среди которых гроты, пещеры, трещины в грунте или земле. Такой вариант можно оборудовать легче, чем другие виды убежищ, за счет экономии сил и времени. Встречается не во всех видах местностей;
• созданные руками из подручных материалов;
• комбинированные убежища, признанные наиболее надежным вариантом. Деревья и кустарники, природные конструкции, можно использовать как шалаши или временные землянки.

Шалаш

Те укрытия, которые можно сделать самостоятельно в течение недолгого времени, относятся конструкции из веток и корней деревьев, сплетенных между собой. Чтобы обеспечить себе защиту, нужно использовать те ветки, которые слегка сломаны и пригнуты к земле.

Но при грозе использовать дерево как укрытие категорически запрещено! Если есть ткань с плотной структурой (тент, парусина или их аналоги), можно установить ее под углом к земле, что позволит отвести влагу и переждать ливень сухим. Чтобы вода не попадала внутрь укрытия не стоит прикасаться к ее внутренней поверхности.

Шалаш

Естественные укрытия

Зимой от снегопада или бурана помогут ямы в снегу или заносы, сделанные снегопадом. Если температура слишком низкая, то вырыть яму будет проблематично – снег становится плотным, покрывается коркой и не поддается рытью.  Оптимальным вариантом станет палатка, которую можно купить в  любом магазине с туристическими или спортивными товарами.

Каждый может выбрать себе модель и оснащение по желанию, согласовывая конструкции со своими финансовыми возможностями.  Такие палатки можно легко ставить на другом месте и носить с собой.

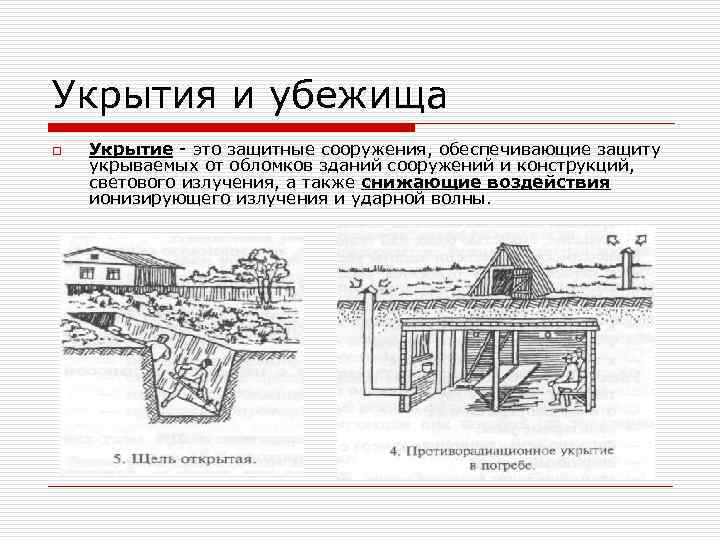

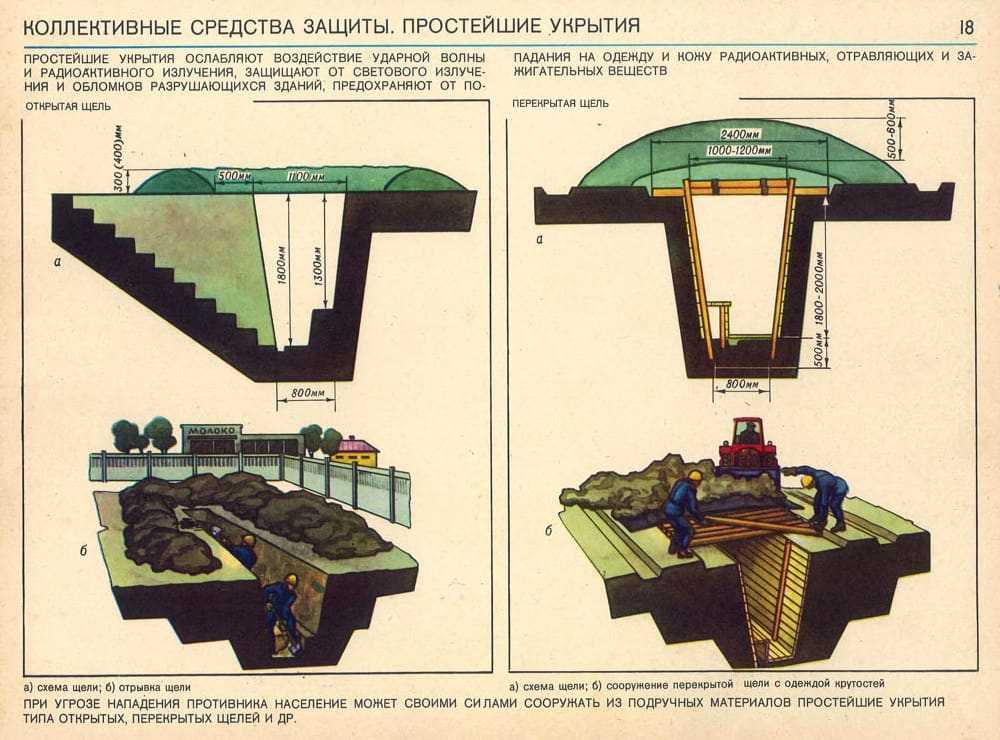

Щели

Если происходит взрыв или воздух поражен химическими токсичными веществами, укрытие (в ЗС) может быть в щели, открытой или закрытой. В таком месте можно надежно спрятаться от осколков, ударной волны или излучения  (света или радиации). Как указывают эксперты, даже  такое незначительное укрытие снижает вероятность облучения в два раза!

Иногда подобные щели специально делают в местах, где возможны выбросы химических реагентов. Выбирать для этого нужно участки, которые не подвергаются периодическому затоплению при ливневых осадках или паводках.

Не следует опрометчиво принимать за убежища:

1. Холмы с люками и торчащими трубами. Скорее всего, это резервуары для воды.

2. Огороженные территории с ничем, и лишь маленькая будка посередине. Скорее всего, это артезианская скважина, водозабор.

3. Придорожные холмы с бетонированным монументальным входом (допустим также вариант одинокой железной будки). Скорее всего, это — НУП (необслуживаемый усилительный пункт), там ничего нет, лишь провода и сигнализация.

4. Узлы связи военных, командные пункты. Нууу… конечно, они являются в некотором роде убежищами, но лишь в последнюю очередь Изначально их строительство предусмотрено в таком защищенном варианте для сохранности аппаратуры и специалистов, на ней работающих в том числе в мирное время.

Ну и самая последняя просьба ко всем начинающим и продолжающим диггерам:

НЕ НАЗЫВАЙТЕ УБЕЖИЩА СЛОВОМ «БУНКЕР»!

Благодарю за внимание. Надеюсь, статья окажется полезной

Надеюсь, статья окажется полезной.

Принимаются замечания и корректировки.

Источники иллюстраций:

• галерея венткиосков caves.ru/threads/15046
• поиск и спутниковые снимки Гугл
• панорамы Яндекс
• галерея урбантрипа
• личный архив фоток

Благодарю Пилу за помощь в составлении статьи

Как определить, есть ли убежище под конкретным жилым домом?

Способов несколько. Самый дурацкий — спросить: в ЖЭКе, у консъержки, у жителей дома. Равносильный этому метод — зайти в подъезд и глянуть, нету ли таблички

Более хитрый — посмотреть глазами. Смотреть нужно на несколько вещей:

1) Эпоха постройки дома. Так сложилось, что массово идея размещения убежищ под жилыми домами начала обуять умы архитекторов в пору холодной и после великой отечественной войн. Поэтому самый распространенный вид жилого дома с убежищем в подвале — так называемая «сталинка»

2) Подвальные окна. Если в доме есть подвальные окна (всякие решетки, куда лазают кошки, или половинчатые форточки), убежища под ним 99% нет. Но — бывают жилые дома, убежище под которыми занимает не всю площадь фундамента, а лишь часть. Соотв, в этой части подвальных окошек нет.

3) Аварийный выход

Аварийный выход — пожалуй, основной признак убежища под зданием (наравне с вентвытяжками, о них позже), в том числе и под жилым домом.

Для поддомников существует два вида аварийных выходов:

— оголовок с решеткой-жалюзями

— наклонник с дверью и лесенкой (встречается реже), удаленный от здания

Удаление наклонника и вент.оголовка от здания — основной признак того, что перед вами убежище, а не просто подвал.

Как попасть в оголовок — придумаете сами. Что там будет — скорее всего, ржавые скобы, немного (или много) мусора, тесный тоннельчик до подвала, заканчивающийся гермофорточкой (или забутовкой).

Как попасть в наклонник — открыть дверь. За ней будет лесенка, тоже коридор/тоннельчик, в конце — форточка или гермодверь в рост.

Какими они бывают?

Давайте сразу исключим из рассмотрения объекты, подобные подземным производствам, лабораториям, системам метрополитена крупных городов и т.п. Допустимость использования таковых объектов в качестве убежищ безусловна, но мы сейчас не о них.

Изначально построенные в качестве укрытий от внешних угроз убежища бывают встроенными и отдельно стоящими, а также комбинированными (из нескольких блоков).

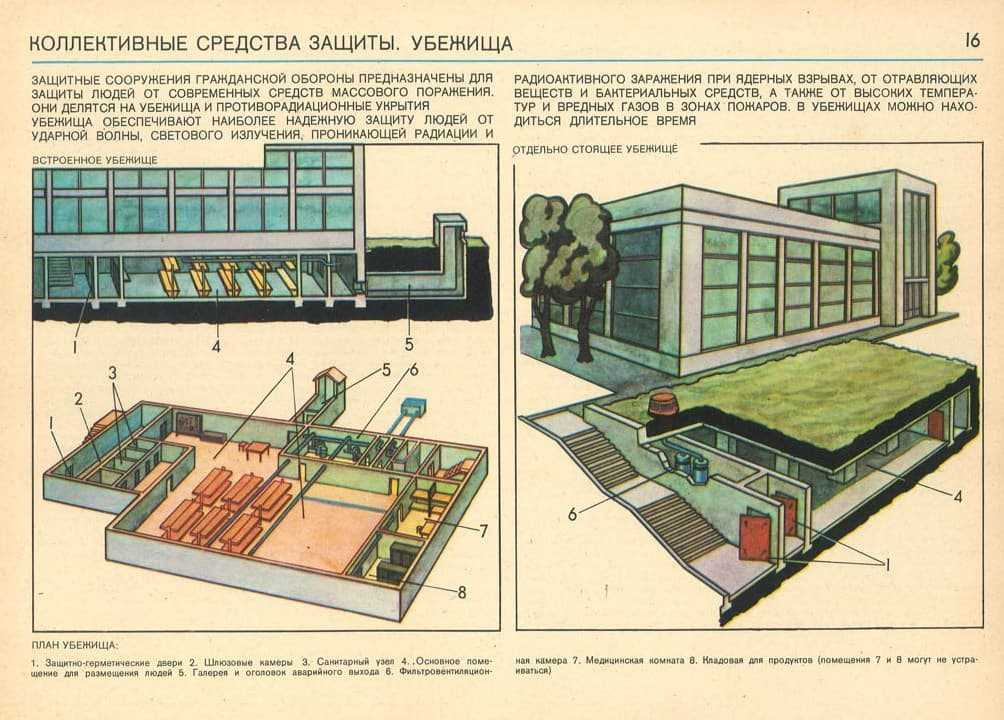

II. ВСТРОЕННЫЕ УБЕЖИЩА

Встроенное убежище располагается, условно говоря, в подвале здания. Традиционно имеет не более одного этажа, минимум один вход из здания и, почти со 100% вероятностью, минимум один аварийный выход (достаточно удаленный от здания — об этом расскажу подробнее чуть ниже).

Самый широко распространенный тип встроенных убежищ — поддомные противорадиационные укрытия. Может быть предусмотрен изначально, а может быть подвалом, переоборудованным под убежище.

2.1. Предназначение убежищ гражданской обороны

Убежище гражданской обороны – специальное сооружение, предназначенное для защиты людей и материальных средств от воздействия поражающих факторов оружия массового поражения, обычного оружия, а также чрезвычайных ситуций техногенного характера.

Убежища обеспечивают защиту от действия:

• ударной волны ядерного взрыва, распространяющейся как по воздуху, так и в грунте (на определенном расстоянии от места взрыва);
• светового излучения ядерного взрыва;
• проникающей радиации;
• излучения осадков на следе радиоактивного облака (в зоне радиоактивного заражения местности);
• отравляющих веществ;
• бактериальных (биологических) средств;
• воздействия высоких температур при пожаре;
• токсичных продуктов горения;
• осколков и воздушной ударной волны обычных боеприпасов;
• обломков обрушающихся зданий и сооружений.

Защита от ударной волны и обломков разрушающихся зданий обеспечивается прочными ограждающими конструкциями (стены, перекрытия, защитно-герметические двери) и противовзрывными устройствами. Эти конструкции защищают также от воздействия проникающей радиации, светового излучения и высоких температур.

Для защиты от отравляющих веществ, бактериальных средств и радиоактивной пыли сооружение герметизируют и оснащают фильтровентиляционной установкой. Установка очищает наружный воздух, распределяет его по отсекам и создает в убежище избыточное давление (подпор), препятствующее прониканию зараженного воздуха внутрь помещения через мельчайшие трещины в ограждающих конструкциях.

Но одной защиты еще недостаточно. Требуется обеспечить возможность длительного пребывания людей в убежищах (до прекращения пожаров, спада уровней радиации). Для этого сооружения, помимо фильтровентиляции, снабжающей людей воздухом, пригодным для дыхания, должны иметь надежное электропитание, санитарно-технические устройства (водопровод, канализацию, отопление), а также запасы воды и продовольствия.

Многие убежища строят с учетом возможности их использования в мирное время для различных культурно-бытовых и производственных целей (вспомогательные помещения предприятий, гаражи, предприятия торговли и общественного питания, пешеходные переходы, мастерские). Поэтому при проектировании учитывают не только специальные требования защиты людей, но и особенности технологии использования сооружений в мирное время.

Если заблаговременно построенных убежищ недостаточно, при угрозе возникновения чрезвычайной ситуации строятся быстровозводимые убежища из готовых строительных элементов (сборного железобетона, элементов инженерных сооружений городского подземного хозяйства и др.). Строительство быстровозводимх убежищ планируется заранее применительно к конкретным потребностям того или иного объекта хозяйства страны.

В современных городах имеются многочисленные подземные сооружения различного назначения, которые можно использовать в качестве убежищ после некоторого дооборудования (установки защитно-герметических устройств, оборудования системы фильтровентиляции и т.п.). К ним относятся, например, транспортные или пешеходные туннели, заглублённые части зданий. Станции и отдельные туннели метрополитена уже на стадии проектирования готовятся как убежища гражданской обороны.

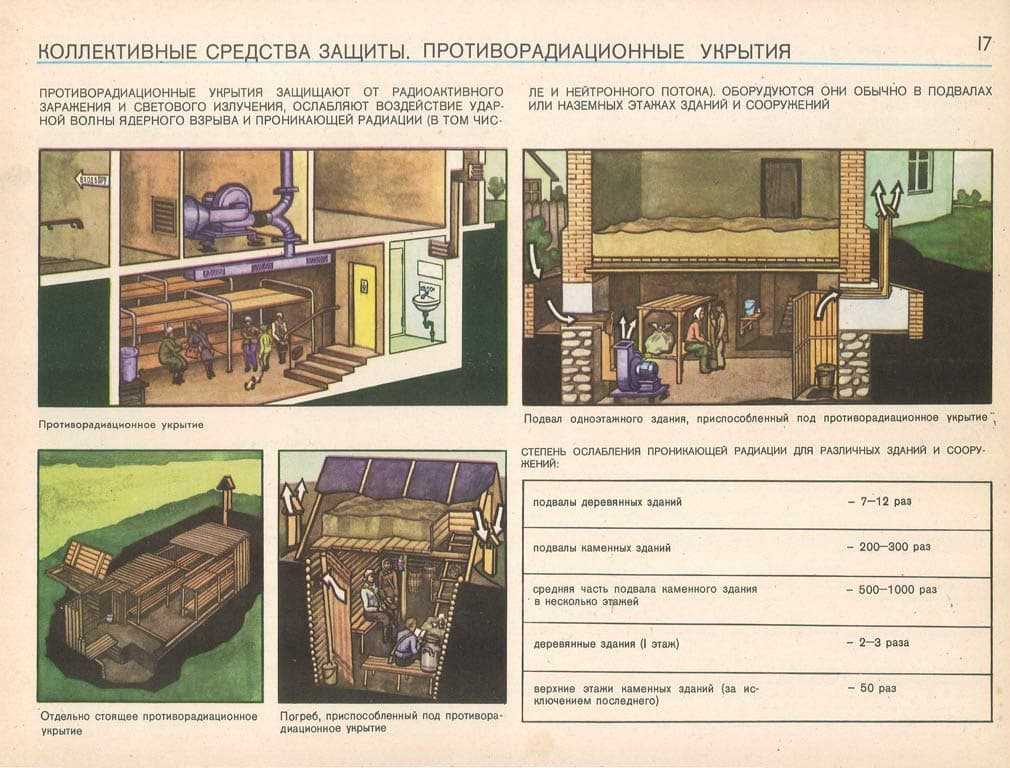

Противорадиационные укрытия

Противорадиационные укрытия (ПРУ) защищают людей от ионизационного излучения при радиационном загрязнении местности (применение ядерного оружия, аварии на ядерных объектах). Помимо этого они способны защищать от ударной волны и светового поражения. Задачей ПРУ становится многократное уменьшение (ослабление) излучения. Для этого при строительстве применяются материалы с наибольшей степенью поглощения бета- и гамма-излучения, а также рассчитывается толщина стен и перекрытий именно по этому показателю.

В таких укрытиях могут предусматриваться 1 или 2 входа в зависимости от вместимости. На входе устанавливаются обычные двери, но с обязательной герметизацией примыкания полотна. Естественная вентиляция обеспечивается через воздухозаборную шахту. Приток воздуха происходит в нижней части помещения, а отток — вверху. В ПРУ должны предусматриваться все системы жизнеобеспечения, аналогичные убежищам.

По защитным свойствам

По степени защиты людей ПРУ подразделяется на 5 групп:

1. П-I. Коэффициент защиты от ионизационного излучения (Кз) составляет не менее 200, а DРф — 0,2 кг/кв.м. Эти ПРУ предназначены для объектов 1-2 категорий по ГО при риске появления ударной волны.
2. П-II. Кз — до 200, а DРф не нормируется. Укрытия применяются в местах, где возможен значительный радиационный фон, но отсутствует вероятность сильной ударной волны.
3. П-III. Кз — не менее 100, а DРф — не менее 0,2 кг/кв.м. Эти ПРУ предназначены для персоналов некатегорийных предприятий и больниц, но в открытой для распространения ударной волны местности. Чаще всего, возводится в военное время.
4. П-IY. Кз — до 100, DРф — не нормируется. Строятся в военное время для жителей небольших городов и поселков.
5. П-Y. Кз — до 50. Для таких ПРУ существует определенная градация по Кз. Коэффициент в пределах 50 обеспечивается для населения некатегорийных поселков и пунктов эвакуации. Для работников смены на предприятии достаточно обеспечить Кз порядка 20. В некатегорийных небольших населенных пунктах для населения, чаще всего, возводятся ПРУ с Кз в пределах 10-15.

По срокам строительства

В соответствии с ГОСТ Р 42.4.03-2015 по срокам строительства ПРУ подразделяются на такие категории:

1. Возводимые заблаговременно. Это капитальные строения, строящиеся по специальному проекту.
2. Приспосабливаемые и возводимые в период опасности. Готовые помещения переоборудуются в ПРУ в период появления реальной угрозы перед массовой мобилизацией или во время ее. Процедура проводится по решению соответствующих организаций. Если нет готовых помещений, то строятся быстровозводимые укрытия.

Первый тип ПРУ возводится в мирное время и содержится постоянно в готовности. Второй вариант строится во время военных действий (чрезвычайного положения) или при появлении реальной угрозы радиационного заражения местности.

По принципу возведения

По способу возведения можно выделить несколько разновидностей ПРУ:

Специализированные строения, возводимые по специальному проекту. Они могут быть отдельно стоящими или встроенными. Сразу определяется проектная вместимость.

Укрытия в сельской местности. Под ПРУ вполне подходят подвалы и погреба. В подвале одноэтажного кирпичного или каменного дома излучение снижается в 50-100 раз, а если произвести специальную подготовку, то снизить действие радиации можно в 800-900 раз.

Переоборудование наземных сооружений. Укрытие можно оборудовать в каменных, кирпичных, блочных, саманных и даже деревянных домах

Важно провести герметизацию окон и дверей, обустроить хорошую вентиляцию. Для защиты сверху на потолочное перекрытие достаточно насыпать грунт слоем 30-35 см.

Важно! Деревянный дом требует особой подготовки. Для усиления защитных способностей стен возводится дополнительное вертикальное ограждение из жердей и хвороста на расстоянии 35-45 см от стен

Этот зазор заполняется землей.
