Способы получения когерентных волн: основные методы и техники

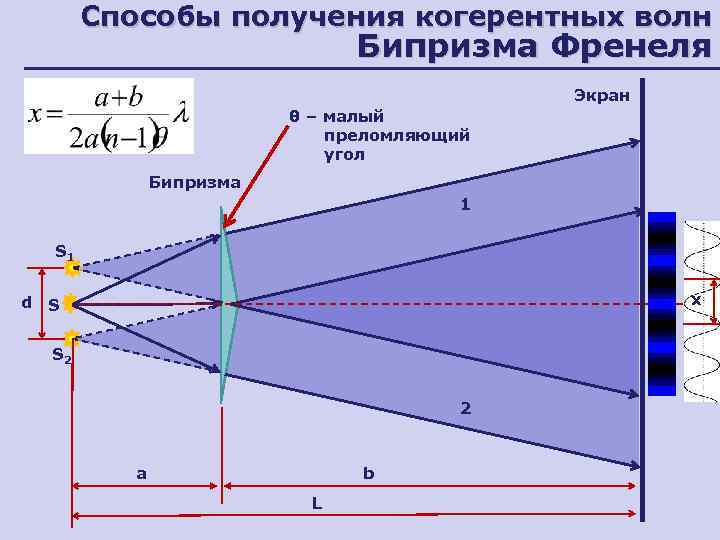

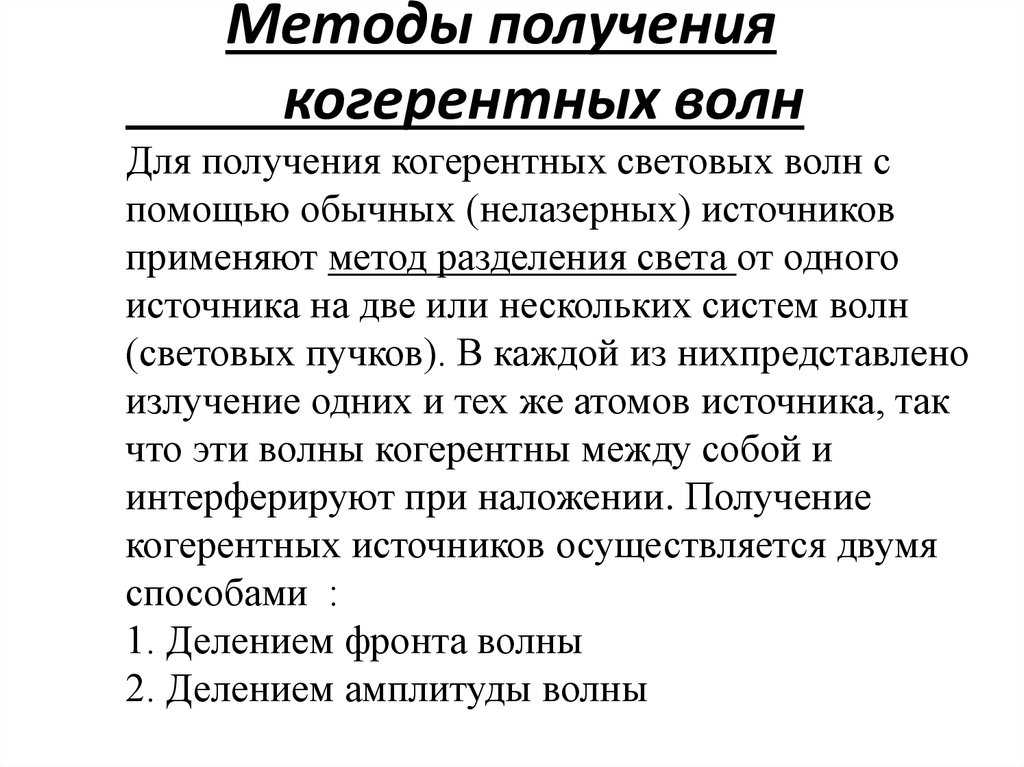

Метод двух волн

Основная идея метода заключается в использовании двух волн, которые генерируются из одного источника с помощью делителя амплитуды. Волны имеют одинаковую частоту и постоянную фазу, что обеспечивает их когерентность.

Делитель амплитуды разделяет сигнал на два канала: один канал оставляет сигнал без изменений, а другой канал сигнала задерживает на определенное время с помощью линии задержки. Затем задержанный сигнал снова совмещается с незадержанным сигналом.

Таким образом, две волны суммируются, образуя когерентный источник. Фазовая разность между волнами может быть контролируемой, что позволяет изменять фазу внутри интервала от 0 до 2π. Это позволяет получать источники с различной фазовой структурой.

Метод двух волн широко применяется в радиотехнике, оптике и других областях, где требуется создание когерентных источников с заданной фазовой структурой.

Принцип суперпозиции. Интерференция волн

Принцип суперпозиции (наложения) волн: при распространении в среде нескольких волн каждая из них распространяется так, как будто другие волны отсутствуют, а результирующее смещение частицы среды в любой момент времени равно геометрической сумме смещений, которые получают частицы каждой волны.

Интерференция волн– наложение двух (или нескольких) когерентных волн, в результате чего происходит усиление или ослабление результирующей волны в зависимости от соотношения между фазами этих волн.

Когерентными называются волны одного направления одинаковой частоты и постоянной разности фаз.

Рассмотрим наложение двух когерентных волн, возбуждаемых точечными источниками (для простоты начальные фазы ):

.

Разность фаз этих колебаний равна

, (115)

где — разность хода волн, — длина волны.

1) если колебания происходят в одинаковой фазе, т.е. ( , (116)

то наблюдается максимум интерференции. Приравниваем (115) и (116):

.

Получаем условие максимума при интерференции:

( . (117)

В этом случае .

2) если колебания происходят в противофазе, т.е.

( , (118)

то наблюдается минимум интерференции. Приравниваем (115) и (117):

.

Получаем условие минимумапри интерференции:

( . (118)

В этом случае .

Стоячие волны

Особым случаем интерференции являются стоячие волны – это волны, образующиеся при наложении двух волн одинаковой частоты и амплитуды, распространяющихся навстречу друг другу.

Такой случай можно реализовать, заставив бегущую волну отразиться от преграды (рис. 24).

Уравнения падающей и отражённой волн имеют вид:

.

Сложив эти уравнения, используя тригонометрические преобразования, получаем уравнение стоячей волны:

, (119)

где амплитуда стоячей волны:

. (120)

Из выражения (120) видно, что амплитуда стоячей волны

. (121)

Точки, в которых амплитуды бегущей и отражённой волны складываются, называются пучностями( ).

Точки, в которых амплитуда равна нулю, называются узлами( ). Эти точки колебаний не совершают.

Пучность образуется в тех точках, где колебания бегущей и отражённой волн происходят в одинаковой фазе, т.е. ( ). Следовательно, координаты пучностей:

( ) . (122)

Узлы образуются там, где колебания происходят в противофазах, т.е. ( ). Следовательно, координаты узлов:

( ). (123)

Длиной стоячей волны называется расстояние между пучностями или узлами: .

Таким образом, длина стоячей волныравна половине длины складываемых волн:

. (124)

Стоячая волна не переносит энергии, т.к. энергия переносится в равных количествах бегущей и отражённой волнами.

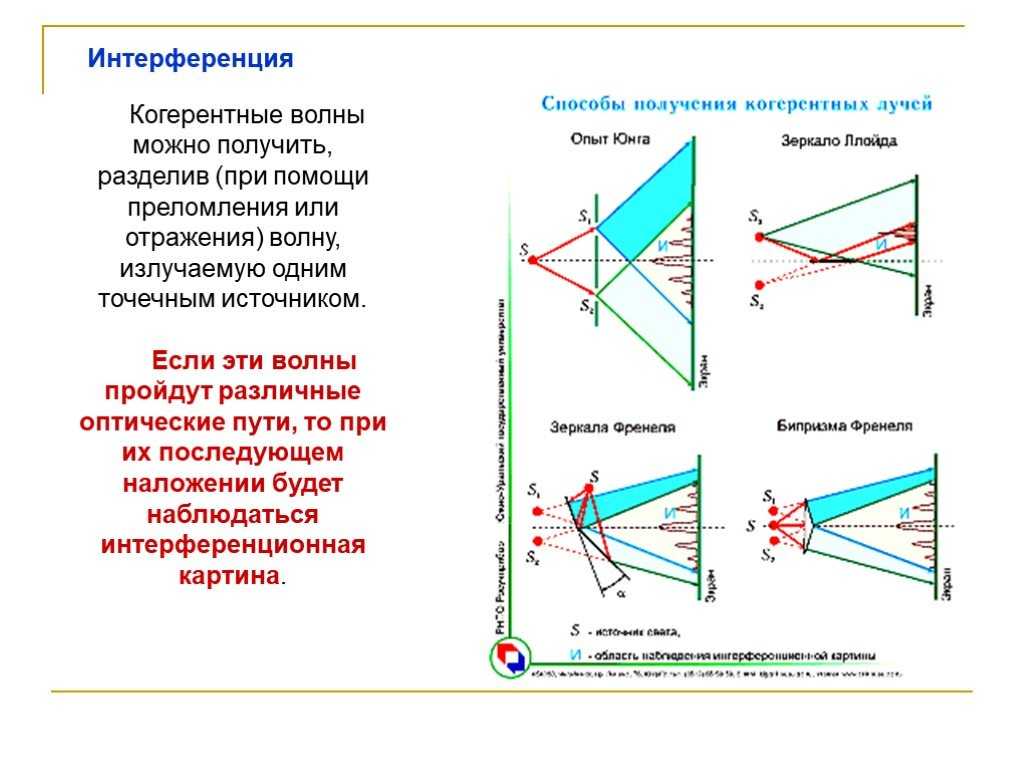

Интерференция волн с помощью зеркала

Зеркало представляет собой поверхность, способная отражать световые волны. При падении волны на зеркало происходит отражение, при котором фаза волны меняется на противоположную. Если волны, отраженные от разных точек зеркала, становятся когерентными и встречаются в одной точке, то возникает интерференция.

Интерференция волн в зеркалах может осуществляться с помощью двух зеркал, расположенных под углом друг к другу. В этом случае интерферирующие волны получаются при отражении от разных зеркал, что позволяет управлять разностью фаз и, соответственно, видом интерференционной картины.

Одним из примеров интерференции волн с помощью зеркала является интерферометр Майкельсона. В этом устройстве световая волна падает на полупрозрачное зеркало и разделяется на две части. Одна часть проходит через зеркало, а другая – отражается от него. Затем волны снова собираются в одной точке и создают интерференционную картину.

Интерферометр Майкельсона	Интерференция волн с помощью зеркала

Условия когерентности волн

Для того чтобы волны проявляли это свойство, необходимо выполнение определенных условий:

1. Постоянное фазовое соотношение друг с другом. Это означает, что пики и впадины волн последовательно выравниваются во времени. Другими словами, разница фаз между волнами остается постоянной.
2. Постоянная частота или длина волны. Это гарантирует, что волны колеблются синхронно, что позволяет формировать конструктивные и деструктивные интерференционные картины.
3. Узкая полоса пропускания: то есть они состоят из небольшого диапазона частот или длин волн. Этот узкий диапазон гарантирует, что волны имеют четко определенную и последовательную связь друг с другом.
4. Стабильный и непрерывный источник в течение определенного периода времени. Любые колебания или перебои в источнике могут нарушить когерентность волн.

Итерференция волн.

Интерференция волн

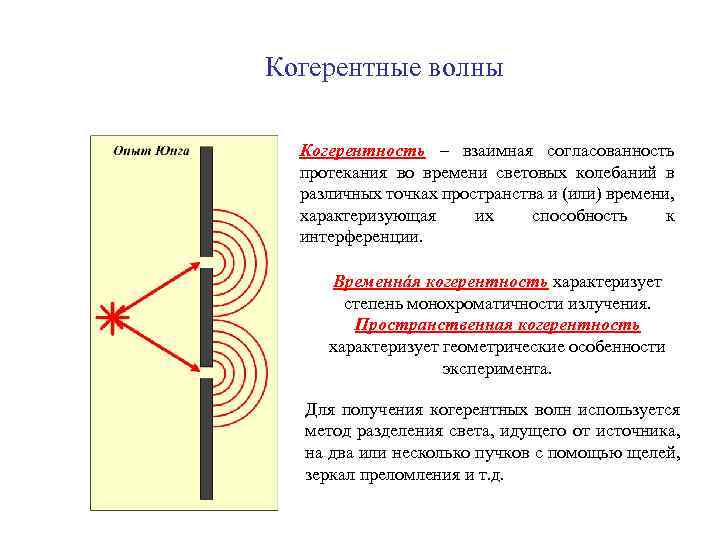

Явление интерференции возникает при наложении когерент­ных волн.

Когерентные волны — это волны, имеющие одинаковые частоты, постоянную раз­ность фаз, а колебания происходят в одной плоскости.

Результат суперпозиции волн зависит от того, в каких фазах накладываются друг на друга колебания.

Если волны от источников А и Б придут в точку С в одинаковых фазах, то произойдет усиление колебаний; если же — в про­тивоположных фазах, то наблюдается ослабление колебаний.

Постоянное во времени явление взаимного усиления и ослаб­ления колебаний в разных точках среды в результате наложения когерентных волн называется интерференцией. В результате в пространстве образуется устойчивая картина чередования об­ластей усиленных и ослабленных колебаний.

Условиe максимума

Для двух когерентных волн можно написать пропорцию: .

Если колебания вибраторов А и Б совпадают по фазе и име­ют равные амплитуды, то , где k =0, 1, 2, .

Тогда

Если разность хода волн равна целому числу волн (т. е. четному числу по­луволн), то в точке наложения этих волн образуется интерференционный максимум.

Условие минимума

Если волны от вибраторов А и Б придут в точку С в противофазе, то они по­гасят друг друга: А=0. Тогда . Следовательно,

Если разность хода волн равна нечетному числу полуволн, то в точке наложения этих волн образуется интерференционный минимум.

Если разность хода не определяется данными соотношениями, то наблюдается промежуточный результат: 0 Стоячие волны

Если раскачивать один конец веревки с правильно подобран­ной частотой (другой ее конец закреплен), то к закрепленному концу побежит непрерывная волна, которая затем отразится с потерей полуволны. Интерференция падающей и отраженной волн приведет к возникновению стоячей волны, которая выгля­дит неподвижной.

Устойчивость стоячей волны удовлетворяет следующему условию: где L —длина веревки; n =1, 2, 3 и т.д.; v —скорость распро­странения волны, которая зависит от натяжения веревки. Стоячие волны возбуждаются в любых телах, способных со­вершать колебания.

Образование стоячих волн является резонансным явлением, которое происходит на резонансных или собственных частотах тела.Точки, где интерференция гасится, называются узлами, а точки, где интерференция усиливается,— пучностями. Помимо поперечных стоячих волн существуют еще и продольные стоячие волны.

Использование частотных фильтров

Существует несколько типов частотных фильтров, включая фильтры низких, высоких, полосовых и полосовых затухания. Каждый тип фильтра настроен на пропускание или подавление определенного диапазона частот, что позволяет получить когерентные волны.

Фильтры низких частот пропускают сигналы с частотами ниже определенного порога, тогда как фильтры высоких частот пропускают сигналы с частотами выше порога. Фильтры полосовой частоты пропускают сигналы в определенном диапазоне частот, а фильтры полосовой затухания, наоборот, подавляют сигналы в определенном диапазоне.

Для использования частотных фильтров необходимо выполнить следующие шаги:

1. Выбрать подходящий тип частотного фильтра в зависимости от требуемого диапазона частот;
2. Определить параметры фильтра, такие как частоту среза, полосу пропускания или полосу затухания;
3. Разработать или выбрать соответствующую схему фильтра;
4. Собрать фильтр с использованием подходящих компонентов, таких как резисторы, конденсаторы и индуктивности;
5. Проверить работу фильтра и настроить его при необходимости.

Использование частотных фильтров позволяет получить когерентные волны, которые могут быть использованы во множестве приложений. Это эффективный способ контроля частоты сигналов и подготовки сигнала к дальнейшей обработке или передаче.

Пример таблицы с параметрами частотных фильтров
Тип фильтра
Частота среза
Полоса пропускания
Полоса затухания

Фильтр низких частот
Ниже 1 кГц
0 — 1 кГц
Выше 1 кГц

Фильтр высоких частот
Выше 1 кГц
Выше 1 кГц
0 — 1 кГц

Фильтр полосовой частоты
1 — 10 кГц
1 — 10 кГц
Выше 10 кГц или ниже 1 кГц

Фильтр полосовой затухания
1 — 10 кГц
Выше 10 кГц или ниже 1 кГц
1 — 10 кГц

Использование оптических решеток для генерации когерентных источников

Применение оптических решеток позволяет получать источники с высокой степенью когерентности, что является важным свойством для многих оптических приложений, таких как интерференционные исследования, измерение расстояний, голография и др.

Одним из основных методов использования оптических решеток для генерации когерентных источников является метод деления амплитуды. В этом методе, исходный луч света проходит через оптическую решетку, и каждый из полученных лучей имеет амплитуду, равную части амплитуды исходного луча. Таким образом, каждый из лучей будет иметь одну и ту же фазу и направление, что обеспечит когерентность полученных лучей.

Другим методом, использующим оптические решетки, является метод трансформации волнового фронта. В этом методе, исходный луч проходит через решетку, которая изменяет его фазу и форму волны. После прохождения через решетку, полученные лучи распространяются от начального набора фаз и форм, и образуют когерентные волны.

Оптические решетки могут быть изготовлены различными способами, включая использование фотолитографических методов, электронно-лучевой литографии, голографии и др. Решетки могут быть изготовлены из различных материалов, таких как стекло, пластик или металлы.

Использование оптических решеток для генерации когерентных источников является важным инструментом в оптической технологии. Они позволяют получать когерентные лучи света с высокой эффективностью и точностью, что делает их незаменимыми во многих сферах науки и техники.

Что такое когерентность волн

Когерентность описывает свойства взаимосвязи между физическими величинами одной или нескольких волн. Две волны когерентны, когда они имеют постоянную относительную фазу или когда имеют нулевую или постоянную разность фаз и одинаковую частоту.

Когерентность также является свойством, которое позволяет волнам иметь стационарную интерференцию. Кроме того, степень когерентности обычно измеряется интерференционной видимостью. Например, две параллельные щели, освещенные лазерным лучом, могут быть классифицированы как два когерентных точечных источника.

Когерентность волн используется в оптике, голографии и квантовой механике.

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут

Обоснование применения

Когерентные волны считаются упрощением, не встречающимся на практике. Математическая абстракция помогает во многих отраслях науки: космос, термоядерные и астрофизические исследования, акустика, музыка, электроника и, конечно, оптика.

Для реальных приложений применяются упрощённые методы, в числе последних трёхволновая система, основы применимости кратко изложены ниже. Для анализа взаимодействия возможно задать, к примеру, гидродинамическую или кинетическую модель.

Интерференция волн

Решение уравнений для когерентных волн позволяет предсказать устойчивость систем, функционирующих с использованием плазмы. Теоретический подсчёт показывает, что иногда амплитуда результата за короткое время растёт бесконечно. Что означает создание взрывоопасной ситуации. Решая уравнения для когерентных волн, подбором условий удаётся избежать неприятных последствий.

Волновые пакеты

Для облегчения решения практической задачи можно ввести, к примеру, определение волнового пакета. Каждый из них разбивается дальше на мелкие части. И эти подразделы взаимодействуют когерентно между аналогичными частотами другого пакета. Подобный аналитический метод широко распространён в радиотехнике и электронике. В частности, понятие спектра изначально вводилось для того, чтобы дать в руки инженеров надёжный инструмент, позволяющий оценить поведение сложного сигнала в конкретных случаях. Оценивается малая толика воздействия каждого гармонического колебания на систему, потом конечный эффект находится их полным сложением.

Следовательно, при оценке реальных процессов, не являющихся даже близко когерентными, допустимо разбить объект анализа на простейшие составляющие, чтобы оценить результат процесса. Расчёт упрощается с применением вычислительной техники. Машинные эксперименты показывают достоверность формул для имеющейся ситуации.

На начальном этапе анализа полагают, что пакеты с малой шириной спектра возможно условно заменить гармоническими колебаниями и в дальнейшем пользоваться обратным и прямым преобразованием Фурье для оценки результата. Эксперименты показали, что разброс фаз между выбранными пакетами постепенно возрастает (колеблется с постепенным увеличением разброса). Но для трёх волн разница постепенно сглаживается, согласуясь с излагаемой теорией. Накладывается ряд ограничений:

1. Пространство должно быть бесконечным и однородным (k-пространство).
2. Амплитуда волны не затухает с увеличением дальности, но меняется с течением времени.

Доказано, что в такой среде каждой волне удаётся подобрать конечный спектр, что автоматически делает возможным машинный анализ, а при взаимодействии пакетов спектр результирующей волны уширяется. Колебания по сути когерентными не считаются, но описываются уравнением суперпозиции, представленном ниже. Где волновой вектор ω(k) определяется по дисперсионному уравнению; Еk признано амплитудой гармоники рассматриваемого пакета; k – волновое число; r – пространственная координата, для показателя решается представленное уравнение; t – время.

Уравнение суперпозиции

Технические приложения когерентных волн

Когерентные волны, обладая свойством колебаться в фазе, имеют широкий спектр технических приложений. Эти приложения включают, но не ограничиваются следующим:

1. Лазеры

Одним из самых известных приложений когерентных волн в технике являются лазеры. Лазеры генерируют узконаправленный пучок когерентного излучения с помощью процесса стимулированного излучения. Лазеры широко используются в медицине, науке, коммуникациях, производстве и других областях.

2. Интерферометрия

Интерферометрия – это метод измерения разности фаз двух или более когерентных волн. Используя интерферометрию, можно достичь микроскопических разрешений и измерять, например, малейшие изменения размера, формы, концентрации и свойств материалов. Интерферометрия широко применяется в национальной обороне, производстве полупроводников, оптике, измерении длины и других технических отраслях.

3. Голография

Голография использует свойства когерентных волн для создания трехмерных изображений объектов. С помощью голограмм можно воспроизвести полное трехмерное изображение объекта. Голография находит применение в медицине, искусстве, а также в безопасности, так как сложно подделать голограмму.

4. Оптические волокна

Оптические волокна – это тонкие проводники из стекла или пластика, в которых применяется принцип внутреннего отражения для передачи света. Когерентные волны используются в оптических волокнах для передачи информации на большие расстояния без потерь. Оптические волокна нашли широкое применение в коммуникационных системах.

5. Фотоника

Фотоника – это область техники и науки, которая занимается управлением светом и другими формами электромагнитного излучения с использованием когерентных волн. Фотоника приносит преимущества в таких областях, как оптическая связь, оптическое хранение данных и производство фотонных компонентов.

Это лишь некоторые из множества приложений, в которых применяются когерентные волны. Благодаря своим уникальным свойствам, когерентные волны играют важную роль в различных технических областях и позволяют получать высокие результаты в научных и инженерных исследованиях.

Понятие когерентности

Советская энциклопедия говорит, что волны одинаковой частоты неизменно когерентны. Это верно исключительно для отдельно взятых неподвижных точек пространства. Фаза определяет результат сложения колебаний. К примеру, противофазные волны одной амплитуды дают прямую линию. Такие колебания гасят друг друга. Самая большая амплитуда у синфазных волн (разность фаз равна нулю). На этом факте основан принцип действия лазеров, зеркальная и фокусирующая система пучков света, особенности получения излучения делают возможной передачу информации на колоссальные расстояния.

Согласно теории взаимодействия колебаний когерентные волны образуют интерференционную картину. У новичка возникает вопрос: свет лампочки не кажется полосатым. По простой причине, что излучение не одной частоты, а лежит в пределах отрезка спектра. И участок, причём, приличной ширины. Из-за неоднородности частот волны беспорядочные, не проявляют свои теоретически и экспериментально в лабораториях обоснованные и доказанные свойства.

Хорошей когерентностью обладает луч лазера. Его используют для связи на дальние расстояния при прямой видимости и прочих целей. Когерентные волны дальше распространяются в пространстве и на приёмнике подкрепляют друг друга. В пучке света разрозненной частоты эффекты способны вычитаться. Возможно подобрать условия, что излучение исходит от источника, но на приёмнике не зарегистрируется.

Обычный свет лампочки тоже работает не на полную мощность. Достичь КПД в 100% на современном этапе развития техники не представляется возможным. К примеру, газоразрядные лампы страдают сильной дисперсией частот. Что касается светодиодов, основатели концепции нанотехнологий обещали создать элементную базу для производства полупроводниковых лазеров, но напрасно. Значительная часть разработок засекречена и рядовому обывателю недоступна.

Лишь когерентные волны проявляют волновые качества. Действуют согласованно, как лучинки веника: по одной легко сломать, вместе взятые – выметают мусор. Волновые свойства – дифракция, интерференция и рефракция – характерны для всех колебаний. Просто зарегистрировать эффект сложнее из-за беспорядочности процесса.

Применение оптических интерференций

Оптическая интерференция широко применяется в различных областях науки и техники. Вот несколько основных областей применения:

1. Измерения длин волн и показателя преломления

   Оптическая интерферометрия используется для точного измерения длин волн света и показателей преломления веществ. Это позволяет получить информацию о характеристиках вещества и в области оптики и физики.

2. Интерференционные детекторы

   Оптическая интерференция используется в многих типах детекторов, таких как интерферометры Майкельсона и Фабри-Перо, для измерения интенсивности света и детектирования слабых сигналов. Такие детекторы находят широкое применение в научных исследованиях и в различных областях техники.



















3. Метрология

   Оптическая интерференция применяется в измерительной технике для создания точных измерительных приборов. Например, интерферометрические методы используются для измерения нанометрового движения и исследования механических колебаний.

4. Голография

   Оптическая интерференция играет ключевую роль в голографии, искусстве создания трехмерных изображений. Голографические записи делаются при помощи интерференции двух лазерных пучков, что позволяет получить трехмерное изображение.

5. Метрология поверхностей

   Оптическая интерференция широко применяется для измерения качества поверхностей, таких как плоскость, ровность и рельефность. Интерферометры используются для измерения шероховатости и деформаций поверхностей в различных областях, включая микроэлектронику, оптику и машиностроение.

Определения

Вначале введём ряд определений:

• Монохроматической называется волна единственной частоты. Ширина её спектра равна нулю. На графике это единственная гармоника.
• Спектр сигнала – графическое представление амплитуды слагающих гармоник, где по оси абсцисс (ось Х, горизонтальная) откладывается частота. Спектром синусоидального колебания (монохроматической волны) становится единственная спектринка (вертикальная чёрточка).
• Преобразованиями Фурье (обратным и прямым) называют разложение сложного колебания на монохроматические гармоники и обратное сложение целого из разрозненных спектринок.
• Волновой анализ цепей для сложных сигналов не проводится. Вместо этого происходит разложение на отдельные синусоидальные (монохроматические) гармоники, для каждой сравнительно просто составить формулы описания поведения. При расчёте на ЭВМ этого хватает для анализа любых ситуаций.
• Спектр любого непериодического сигнала бесконечен. Границы его обрезаются до разумных пределов перед проведением анализа.
• Дифракцией называется отклонение луча (волны) от прямолинейной траектории вследствие взаимодействия со средой распространения. К примеру, проявляется при преодолении фронтом щели в препятствии.
• Интерференцией называется явление сложения волн. Из-за чего наблюдается весьма причудливая картина из чередующихся полос света и тени.
• Рефракцией называется преломление хода волны на разделе двух сред с различными параметрами.

Волны колебаний

Время когерентности

В реальной ситуации разнородные пакеты когерентны лишь на отдельном интервале. А далее расхождение фаз становится слишком большим, чтобы применять описанное выше уравнение. Чтобы вывести условия возможности вычислений, вводится понятие времени когерентности.

Полагается, что в начальный момент фазы всех пакетов одинаковы. Выбранные элементарные доли волны когерентны. Тогда искомое время находится как отношение числа Пи к ширине спектра пакета. Если время превысило когерентное, в данном участке уже нельзя использовать формулу суперпозиции для сложения колебаний – фазы слишком сильно отличаются друг от друга. Волна уже не когерентна.

Пакет возможно рассматривать, словно он характеризуется случайной фазой. В этом случае взаимодействие волн идёт по отличающейся схеме. Тогда находятся фурье-компоненты по указанной формуле для дальнейших расчётов. Причём взятые для расчёта две прочие компоненты берутся из трёх пакетов. Это случай совпадения с теорией, упомянутый выше. Следовательно, уравнение показывает зависимость всех пакетов. Точнее – результата сложения.

Для получения наилучшего результата нужно, чтобы ширина спектра пакета не превышала числа Пи, делённого на время решения задачи суперпозиции когерентных волн. При расстройке частоты амплитуды гармоник начинают осциллировать, точный результат получить сложно. И наоборот, для двух когерентных колебаний формула сложения упрощается максимально. Амплитуда находится как квадратный корень из суммы исходных гармоник, возведённых в квадрат и сложенных с собственным удвоенным произведением, помноженным на косинус разности фаз. У когерентных величин угол равен нулю, результат, как уже указано выше, получается максимальным.

Наравне с временем и длиной когерентности используют термин «длина цуга», что является аналогом второго термина. Для солнечного света эта дистанция составляет один микрон. Спектр нашего светила крайне широкий, что объясняет настолько мизерную дистанцию, где излучение считается когерентным самому себе. Для сравнения, длина цуга газового разряда достигает 10 см (в 100000 раз больше), а у лазера излучение сохраняет свойства и на километровых расстояниях.

С радиоволнами намного проще. Кварцевые резонаторы позволяют достичь высокой когерентности волны, чем объясняются пятна уверенного приёма на местности, граничащие с зонами молчания. Аналогичное проявляется при изменении имеющейся картины с течением суток, движением облаков и прочими факторами. Изменяются условия распространения когерентной волны, и интерференционная суперпозиция оказывает влияние в полной мере. В радиодиапазоне на низких частотах длина когерентности может превышать поперечник Солнечной системы.

Условия сложения сильно зависят от формы фронта. Наиболее просто задача решается для плоской волны. В действительности фронт обычно является сферическим. Точки синфазности находятся на поверхности шара. В бесконечно удалённой от источника местности условие плоскости возможно принять за аксиому, и дальнейший расчёт вести согласно взятому постулату. Чем ниже частота, тем проще создать условия для выполнения расчёта. И наоборот, источники света со сферическим фронтом (вспомним Солнце) сложно подогнать под стройную теорию, написанную в учебниках.

Как можно изменить длину когерентности световых волн

Изменение длины когерентности может быть достигнуто различными методами:

1. Расширить спектр: длина когерентности волны обратно пропорциональна ширине ее спектра. Более широкий спектр приводит к уменьшению длины когерентности. Внося в световую волну дополнительные частотные компоненты, например, используя источник света с более широким спектром или дисперсионную среду, можно уменьшить длину когерентности.
2. Использовать более короткую длину волны: длина когерентности также обратно пропорциональна длине волны света. Световые волны с меньшей длиной имеют меньшую длину когерентности. При использовании света с меньшей длиной волны, например, ультрафиолетового или рентгеновского излучения, длина когерентности может быть уменьшена.
3. Рассеяние или поглощение света может повлиять на длину когерентности. Эти процессы вызывают случайные изменения фазы. Если ввести рассеивающие или поглощающие материалы, длина когерентности может уменьшиться, поскольку волна взаимодействует со средой.
4. Интерферометры применяются для манипулирования длиной когерентности световых волн. Регулируя разницу в длине пути между интерферирующими волнами, можно изменять видимость интерференционных полос. Например, в интерферометре Майкельсона регулировка положения подвижного зеркала может изменить длину когерентности, наблюдаемую в интерференционной картине.
5. Оптические фильтры иногда нужны для избирательного пропускания или блокирования определенных длин волн или частотных компонентов света. С помощью фильтров можно изменять спектральное содержание света, что, в свою очередь, влияет на длину когерентности. Например, использование полосового фильтра может сузить спектр и увеличить длину когерентности.

Цветовое разделение амплитуд для создания когерентного источника

Цветовое разделение амплитуд представляет собой один из методов получения когерентных источников света. Этот метод основан на использовании свойств распространения света в оптической среде.

Суть метода заключается в том, что исходный пучок света разделяется на две или более когерентных компоненты разных цветов. Для этого используется специальная оптическая система, например, интерферометр Майкельсона или интерферометр Света живого.

Когерентные компоненты, полученные в результате разделения амплитуд, имеют разные цвета, но при этом имеют одинаковую фазу. Это позволяет использовать их для создания когерентного источника света.

Когерентные источники света, полученные с помощью цветового разделения амплитуд, находят широкое применение в оптической и лазерной технике. Они используются, например, для создания лазерных проекций, спектроскопических исследований, волоконно-оптической связи и других областях.

Таким образом, цветовое разделение амплитуд представляет собой важный метод получения когерентных источников света. Этот метод позволяет создавать источники света с разными цветами, но с одинаковой фазой, что является основным требованием для реализации оптических и лазерных систем.
