Колориметр фотоэлектрический концентрационный КФК-2

КФК-2 (рис. 4.1) является однолучевым прибором и предназначен для измерения коэффициентов пропускания и абсорбционности растворов и твердых тел в отдельных участках диапазона длин волн 315-980 нм, выделяемых светофильтрами, а также для определения концентрации веществ в растворах. Кроме того, колориметр позволяет измерять коэффициенты пропускания взвесей, эмульсий и коллоидных растворов в проходящем свете.

КФК-2 применяют на предприятиях водоснабжения, в медицинской, химической, пищевой, металлургической промышленности и в сельском хозяйстве.

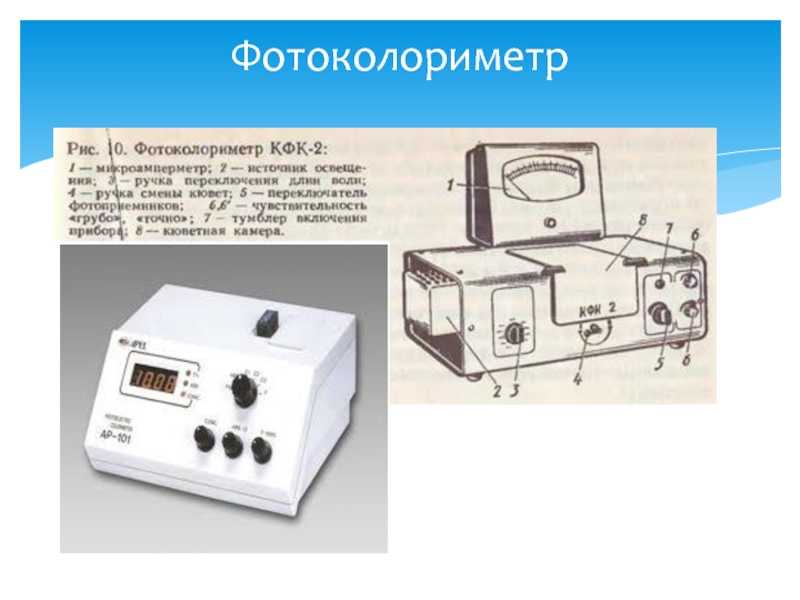

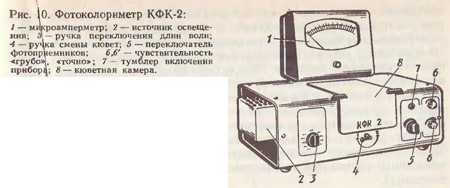

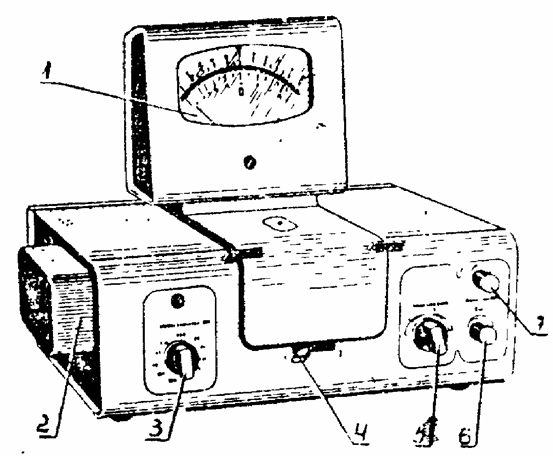

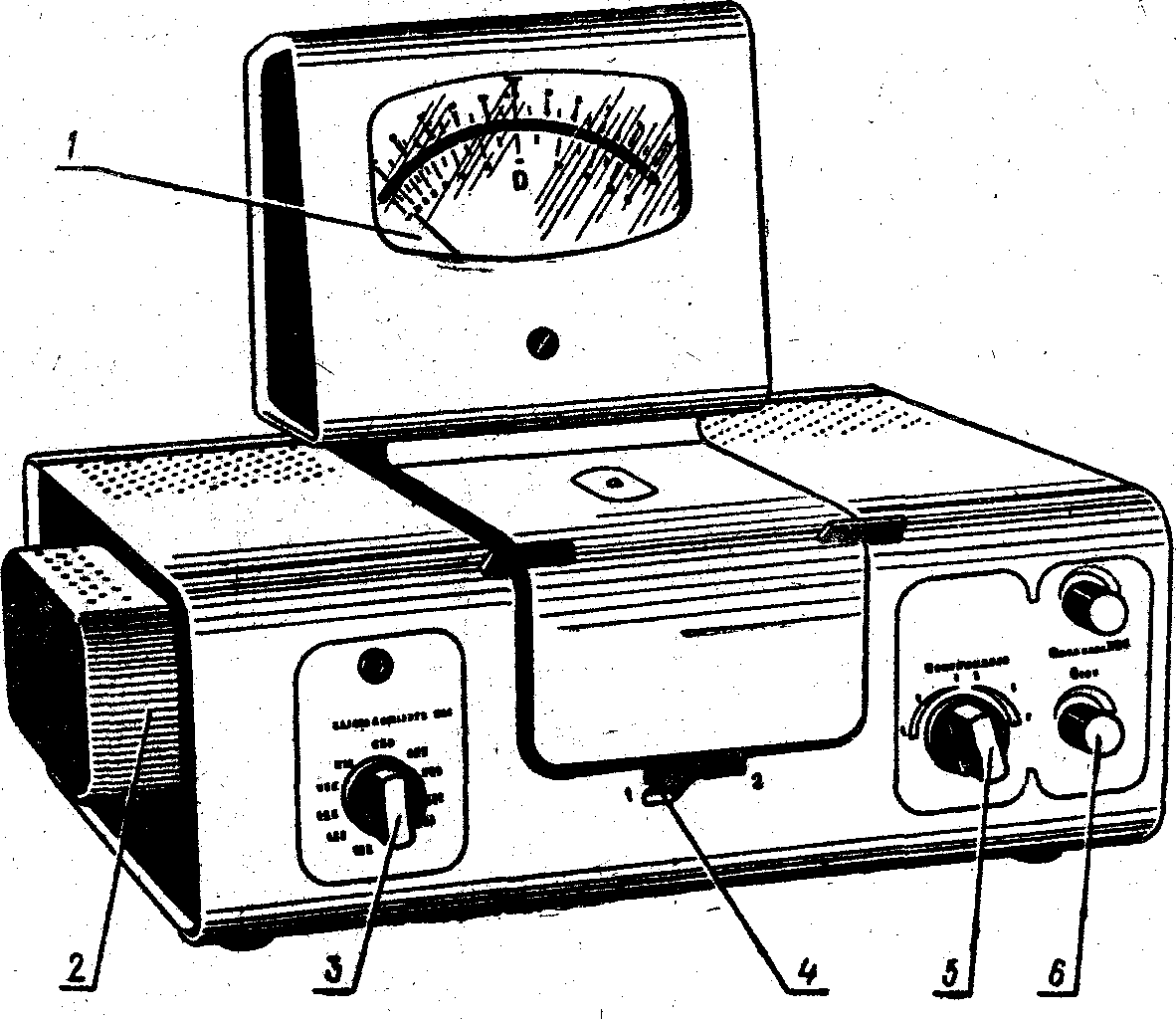

Рис. 4.1. Внешний вид прибора КФК-2:

1 — микроамперметр; 2 — крышка кюветного отделения; 3 — ручка «Установк 100 грубо»; 4 — ручка установки чувствительности прибора; 5 — ручка перестановки кювет; 6 — ручка установки светофильтра; 7 — источник света

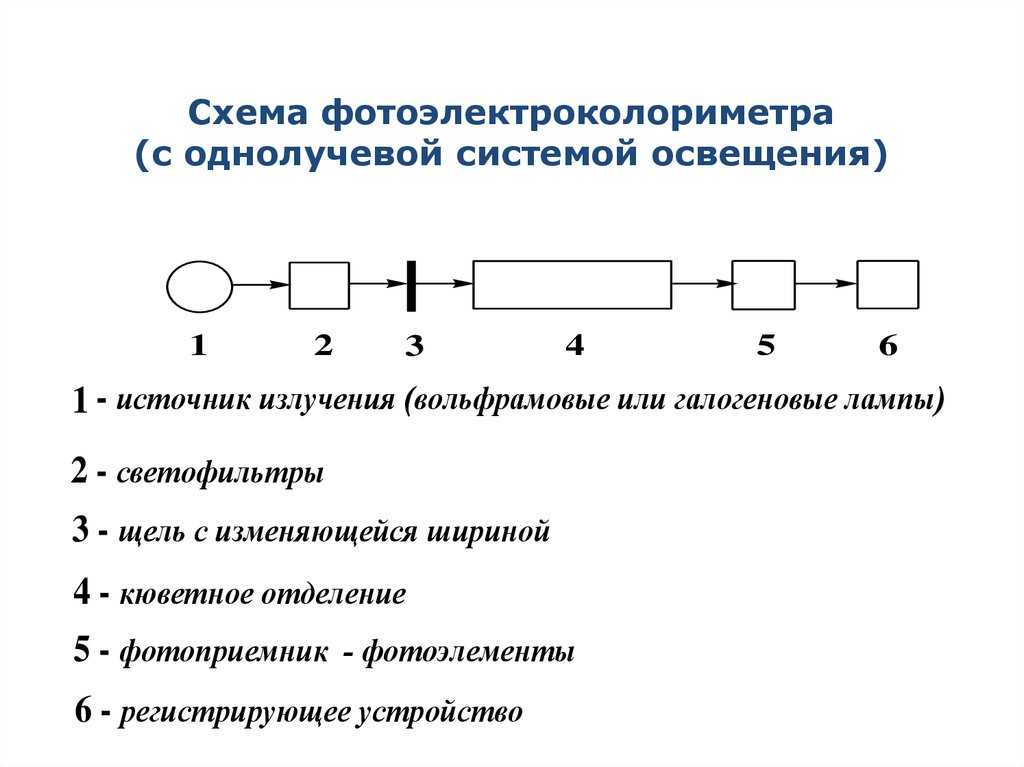

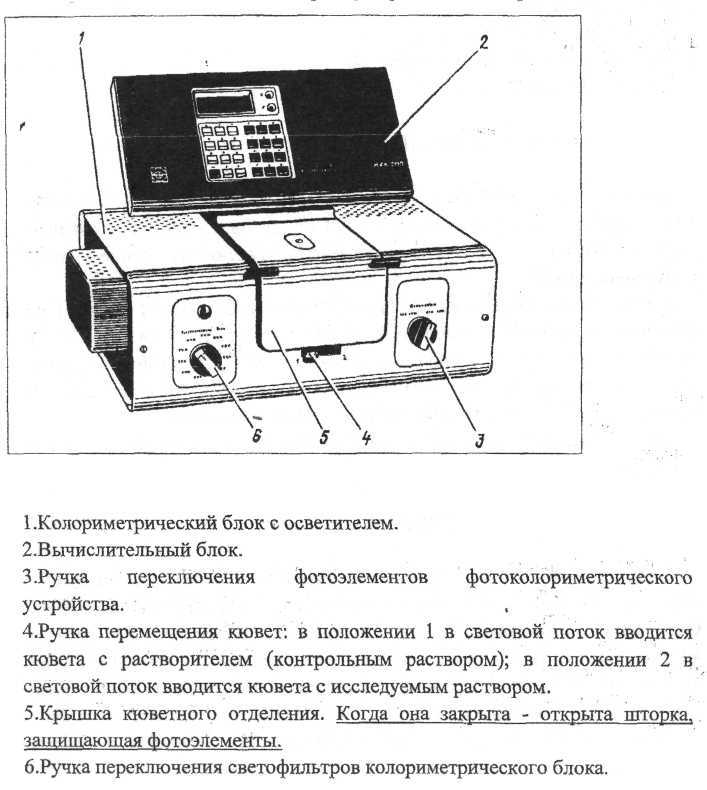

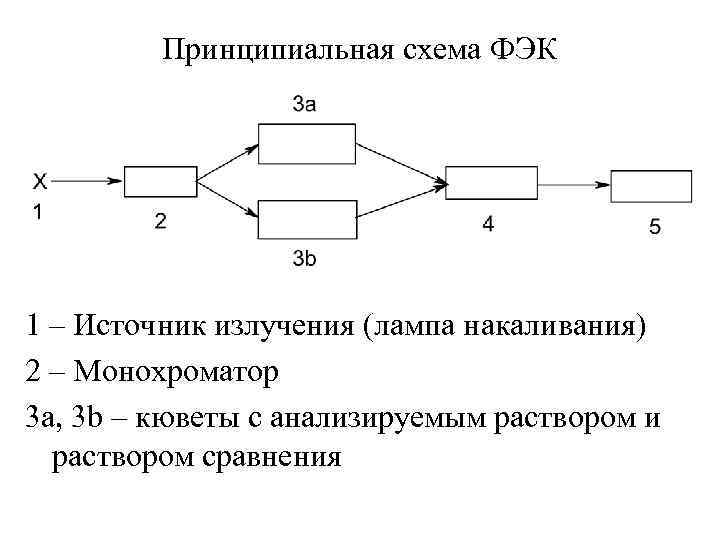

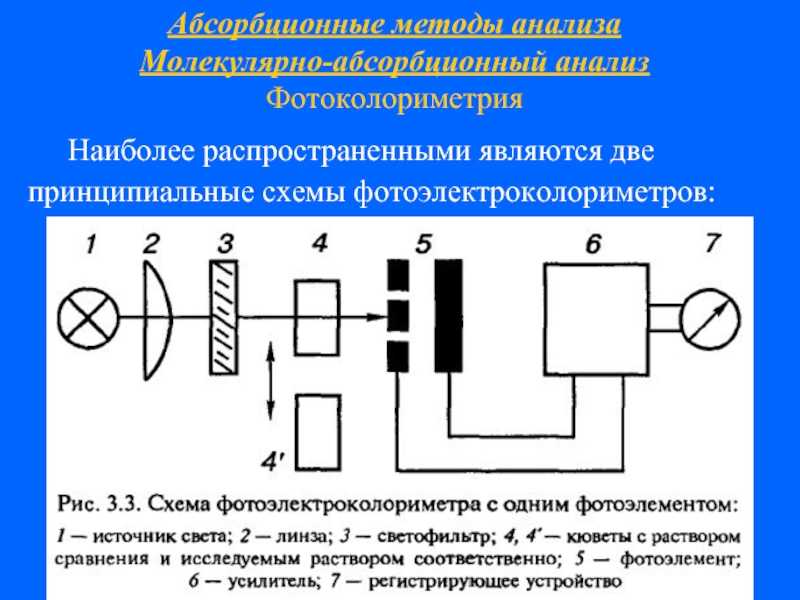

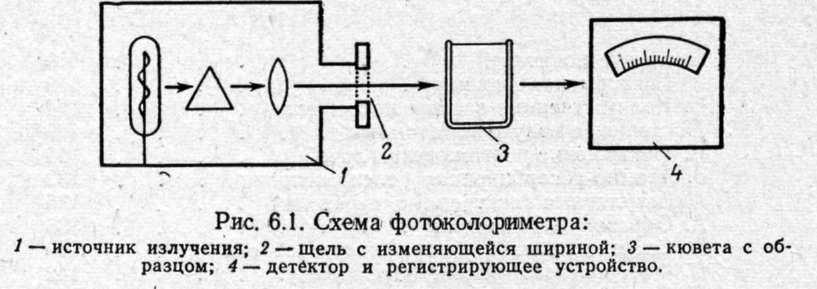

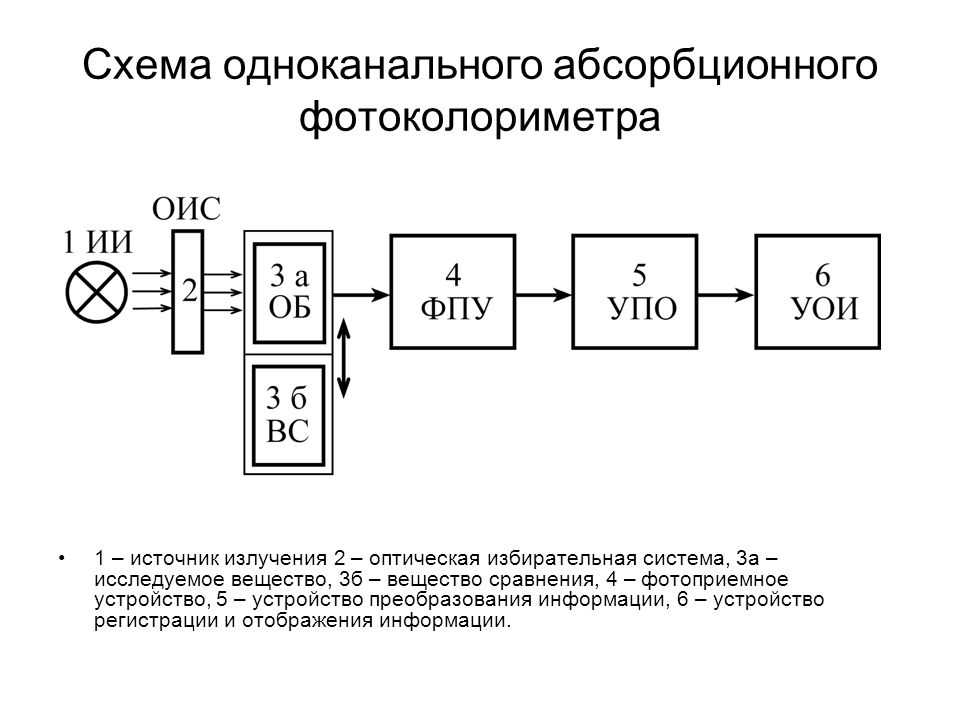

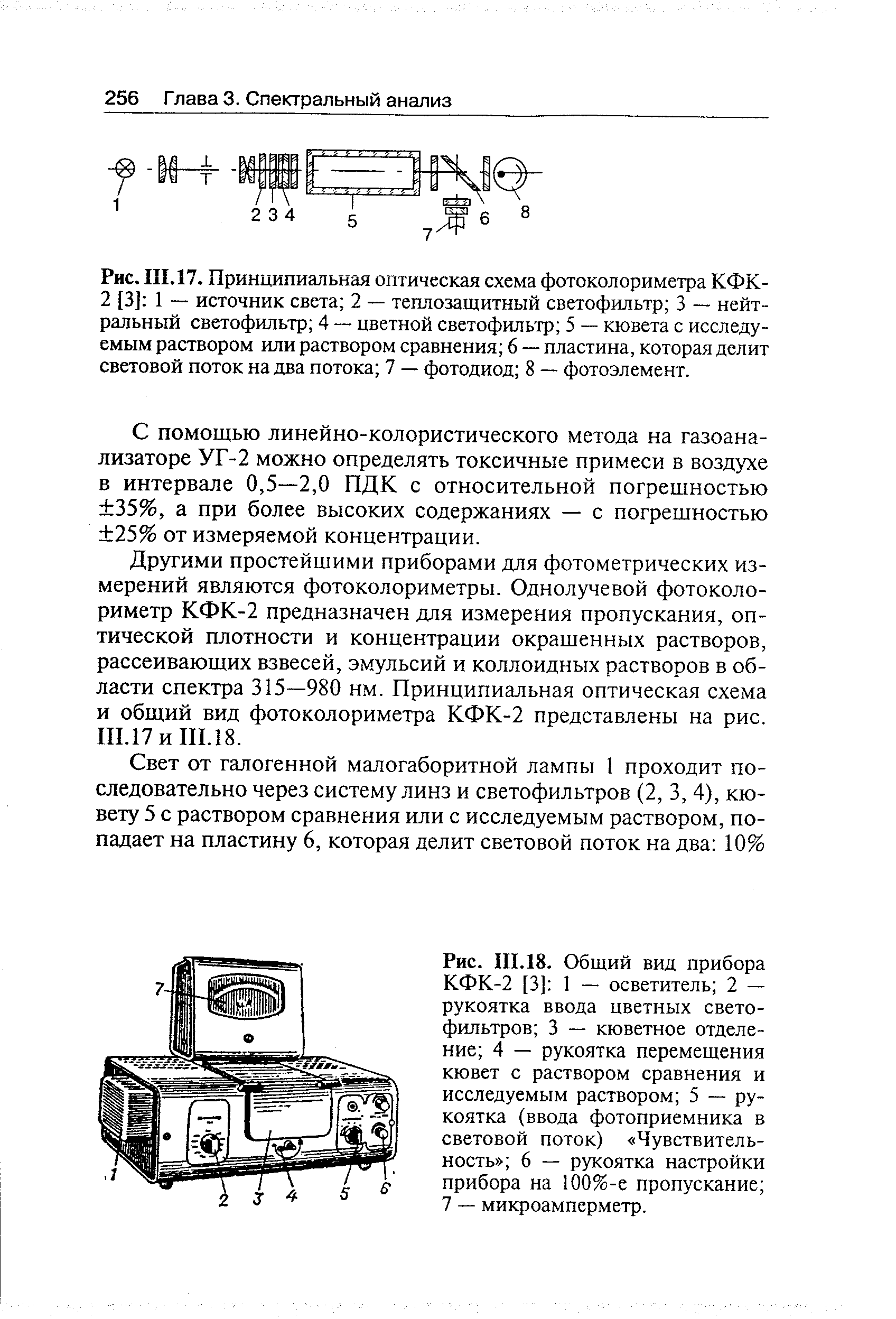

Устройство прибора

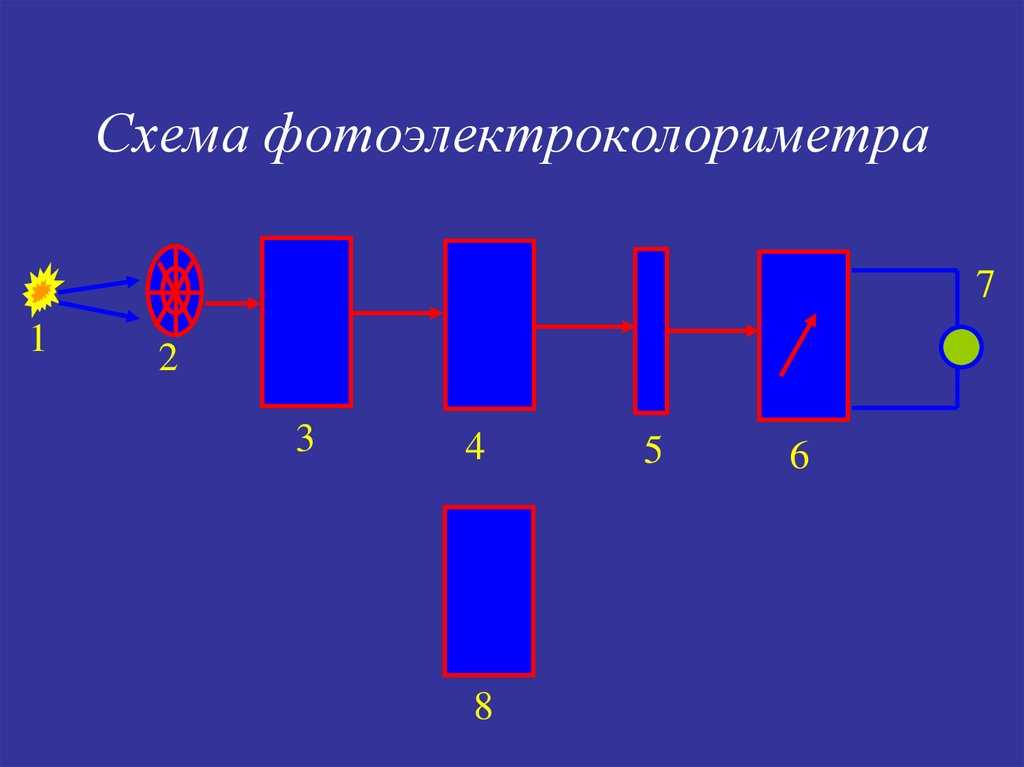

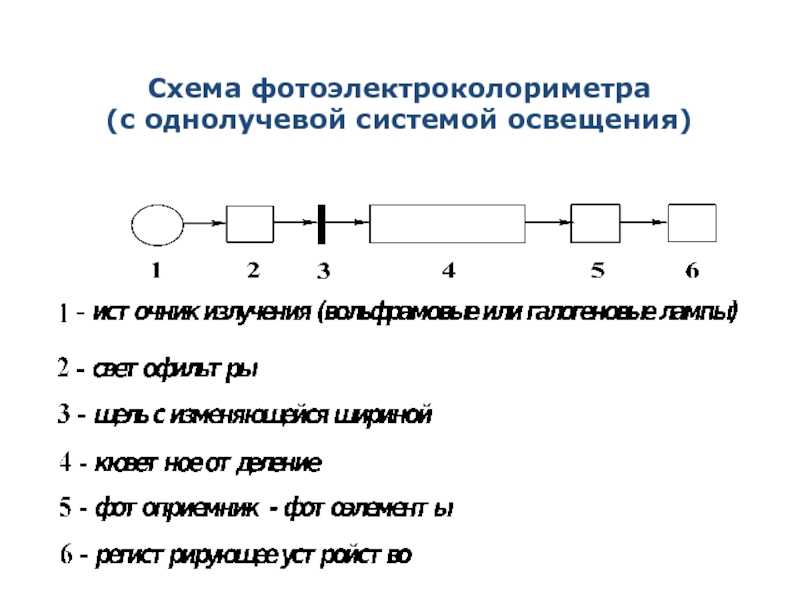

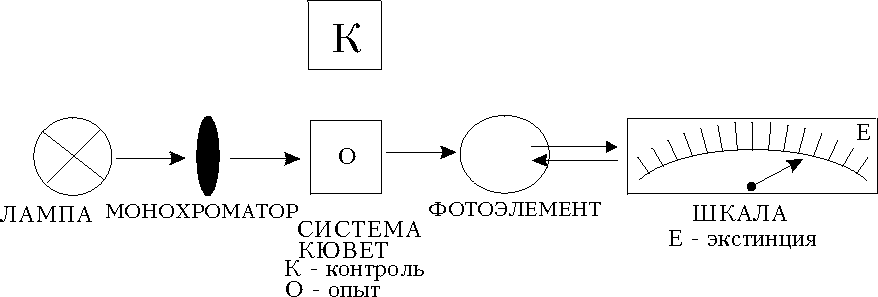

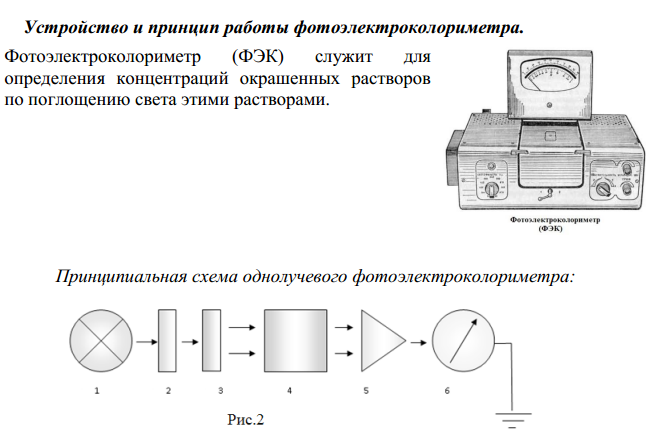

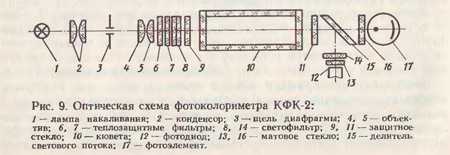

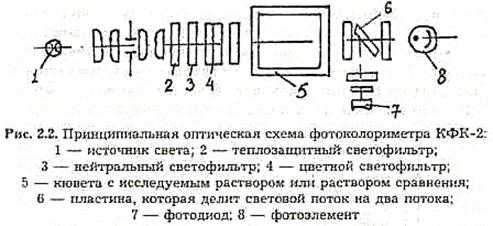

Колориметр состоит из блока питания и оптического блока. В оптический блок входят осветитель, оправа с оптикой, светофильтры, кюветное отделение с кюветодержателем, фотометрическое устройство с усилителем постоянного тока и элементами регулирования, регистрирующий прибор.

Осветитель представляет собой лампу типа КГМ. Конструкция осветителя обеспечивает перемещение лампы в трех взаимно перпендикулярных направлениях для ее правильной установки.

В оправу встроены конденсор, диафрагма и объектив.

Цветные светофильтры вмонтированы в диск. Светофильтр вводят в световой пучок с помощью ручки. Рабочее положение каждого светофильтра фиксируется.

Кюветодержатель расположен под крышкой в кюветном отделении. При работе в кюветном отделении одновременно находятся две кюветы — с растворителем (или нулевым раствором) и окрашенным раствором. Перестановку кювет в световом пучке осуществляют поворотом ручки до упора.

В фотометрическое устройство входят фотоэлемент Ф-26, фотодиод ФД-24К, светоделительная пластинка и усилитель. Включение фотоприемников производится с помощью ручки.

В качестве регистрирующего прибора используется микроамперметр типа М907-10, шкала которого оцифрована для определения абсорбционности и коэффициентов пропускания.

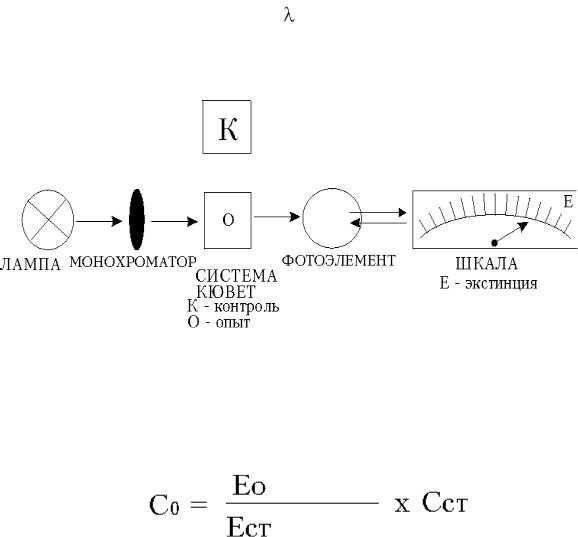

Методика работы с прибором

Колориметр необходимо включить в сеть за 15 мин до начала измерений. Во время прогрева кюветное отделение должно быть открыто (при этом шторка перед фотоприемниками перекрывает световой пучок).

Ручкой ввести необходимый по роду измерения цветной светофильтр. Затем установить минимальную чувствительность прибора, для чего ручку «Чувствительность» поставить в положение «1», а ручку «Установка 100 грубо» — в крайнее левое положение.

Перед измерениями при переключении фотоприемников необходимо проверить установку стрелки микроамперметра на нуль по шкале коэффициентов пропускания при открытом кюветном отделении. В случае смещения стрелки от нулевого положения ее следует подвести к нулю с помощью потенциометра «Нуль».

Ввести в световой поток кювету с водой, закрыть крышу кюветного отделения. Ручками «Чувствительность», «Установка 100 грубо» и «Точно» установить нуль по шкале абсорбционности. Ручка «Чувствительность» может находиться в одном из трех положений: «1», «2» или «З».

Затем поворотом ручки кювету с водой заменить на кювету с окрашенным раствором. Снять отсчет по шкале значений абсорбционности.

Измерения проводятся 3-5 раз, после чего окончательное значение измеренной абсорбционности определяют как среднее арифметическое из всех полученных значений.

Технические характеристики прибора:

Спектральный диапазон работы (разбит на определенные интервалы с помощью светофильтров) 315-980 нм

Приемники излучения:

фотоэлемент Ф-26 для работы в диапазоне 315-590 нм

фотодиод ФД-24К для работы в диапазоне 590-980 нм

Области применения

Инструкция для использования различных категорий колориметра довольно проста для опытных диагностов клинического или исследовательского профиля. Чтобы установить основные узлы, не потребуется много времени при наличии должных навыков. Даже точность, которую предоставляют последние модификации оборудования, порадует хорошими результатами, не хуже, чем предоставляют сложные тактики полноценного химического анализа. Нижние рамки для замера концентрации варьируются в радиусе от 10−3 до 10−8 моль/л.

Обобщенный алгоритм эксплуатации предусматривает всего несколько шагов. Сначала в пучок света потребуется переставить кювет, заполненный контрольной жидкостью с уже известными показаниями. Потом в механическом режиме нужно производить вращение ручки существующих круговых фотометрических клиньев. При установлении стрелки гальванометра на нулевую отметку, движение прекращается.

На кювет с контрольным средством направляют световой луч. Одновременно с этим стрелка гальванометра начинает отклоняться от своего привычного положения. Лаборанту предстоит зафиксировать указанное значение.

Далее останется только отключить аппарат и привести используемые кюветы в порядок для следующего тестирования.

На фоне такой простой схемы становится понятно, почему устройство пользуется спросом в различных сферах промышленного и клинического применения. Техника является одним из самых незаменимых форматов медицинского оборудования, помогающего осуществить оперативные замеры гемоглобина. Она же необходима для оценки текущего уровня общего и прямого билирубина, холестерина, общего белка, мочевой кислоты.

Ее алгоритм охотно используют медицинские лаборатории, занимающиеся обработкой анализов тимоловой пробы, замерами железа, креатина, глюкозы и даже липопротеинов.

Нашла свое применение технология в сельском хозяйстве. Здесь без нее не проводится контроль химического состояния воды, корма. Когда необходимо разобраться с тем, пригодна ли почва для растениеводства или животноводства, тоже приходится привлекать фотоэлектроколориметр. Он с легкостью определит, есть ли во взятом образце переизбыток калия, нитратов, марганца, магния или фосфатов.
