Осциллограф омл-3м

Содержание драгоценных металлов

Осциллограф омл 3м содержание драгметаллов:

Конденсаторы: Конденсаторы К10-7В – 9,1 г Конденсаторы КТ – 0,7 г

Транзисторы: Транзистор КТ203 желтые – 5 шт Транзистор КТ814 – 14 шт Транзистор КТ315 – 33 шт Транзистор КТ3102 – 3 шт

Микросхемы: Микросхемы 155 серия черный пластик 8 выводов – 4 шт

Металлы: Алюминий – 0,3 кг Медь – 0,11 кг Платы – 0,25 кг Провода – 0,05 кг Посеребренка – 15 г (переключатели П2к)

Портативный осциллограф ОМЛ-2М изначально был предназначен в основном для начинающих радиолюбителей. Но его характеристики во многом не уступают вполне профессиональным осциллографам и позволяют выполнять практически все измерения

Технические характеристики осциллографа ОМЛ-2М

Длительность исследуемого импульса: от 0,1 мкс до 0,1 с, размах от 10 мВ до 300 В; Диапазон частот наблюдаемых периодических сигналов: от 3 Гц до 5 МГц; Амплитуда исследуемых сигналов: от 10 мВ до 150 В; Измеряемые временны́е интервалы: от 0,4 мкс до 0,2 с; Погрешность измерения амплитуд импульсных сигналов в диапазоне их изменения от 20 мВ до 150 В — не более 15 %. Погрешность измерения временны́х интервалов в диапазоне от 0,4 мкс до 0,2 с при величине изображения по горизонтали от 4 до 6 делений — не более 15 %. Питание от сети переменного тока напряжением 220 В ± 10 %, 50 Гц; Потребляемая мощность: 30 Вт. Максимальная продолжительность непрерывной работы: 8 часов.

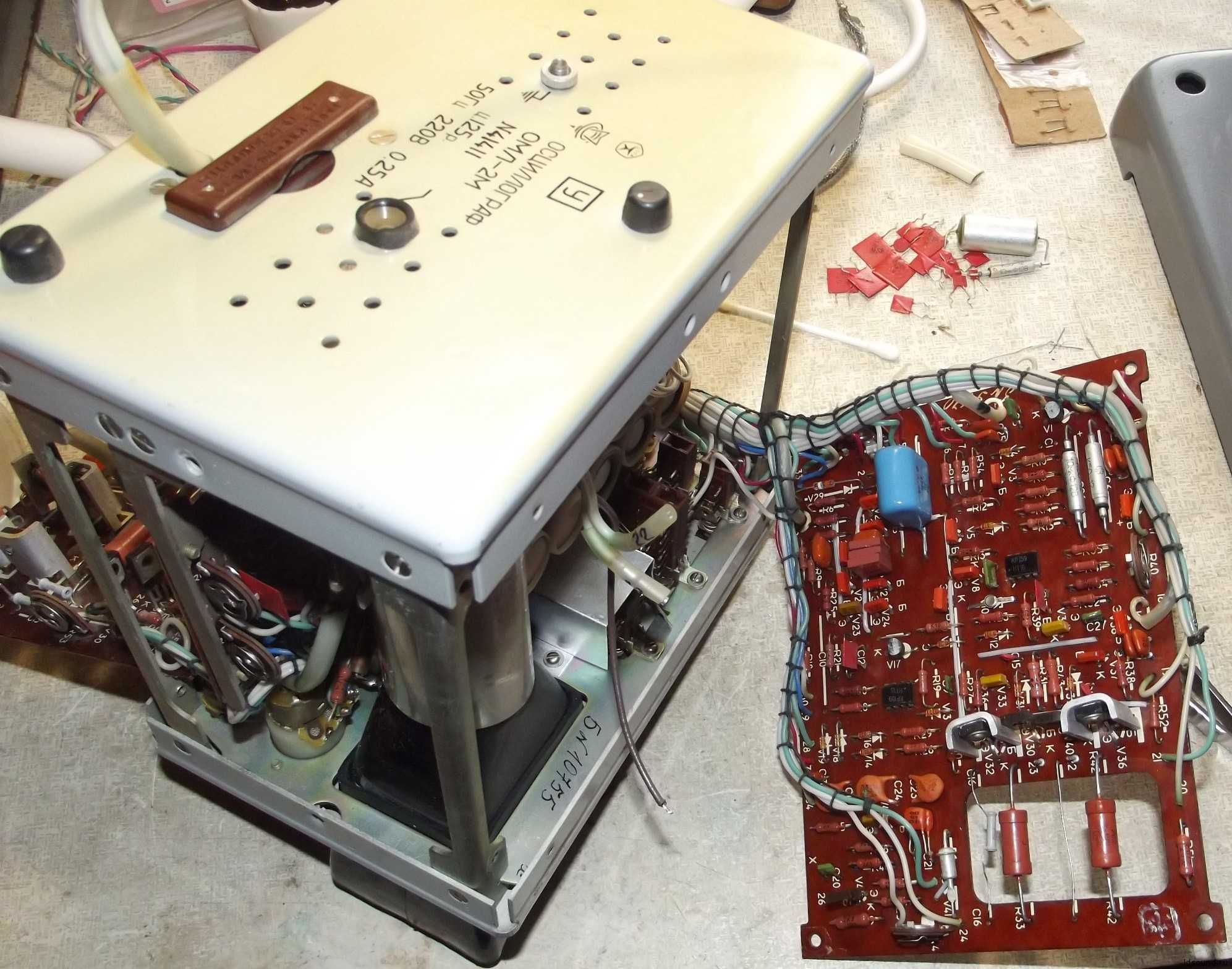

Ценные радиодетали в осциллографе ОМЛ-2М

Конденсаторы: Конденсаторы К10-7В — 9,1 г Конденсаторы КТ — 0,7 г

Транзисторы: Транзистор КТ203 желтые — 5 шт Транзистор КТ814 — 14 шт Транзистор КТ315 — 33 шт Транзистор КТ3102 — 3 шт

Микросхемы: Микросхемы 155 серия черный пластик 8 выводов — 4 шт

Металлы: Алюминий — 0,3 кг Медь — 0,11 кг Платы — 0,25 кг Провода — 0,05 кг Посеребренка — 15 г (переключатели П2к)

Содержание драгоценных металлов в осциллографе ОМЛ-2М

Золото: 0,15 грамм.Серебро: 1,21 грамм.Платина: 0 грамм.Палладий: 0 грамм.Источник информации: из паспорта

Практически все советские радиодетали содержали в себе драгметаллы. Причем, как отмечают эксперты, в больших количествах. Если золото можно было встретить лишь в транзисторах и микросхемах, то есть в активных радиодеталях, то в контрольно-измерительных приборах использовалось часто золото.

Драгметаллы и в советское время ценились очень серьезно, поэтому нельзя говорить о том, что советские инженеры не понимались всей ценности золота и серебра, но активно их использовали при изготовлении радиодеталей и приборов различного назначения. Но для чего нужно было использовать драгметаллы при производстве осциллографов? И какие модели этих контрольно-измерительных приборов имеют наибольшее количество драгметаллов?

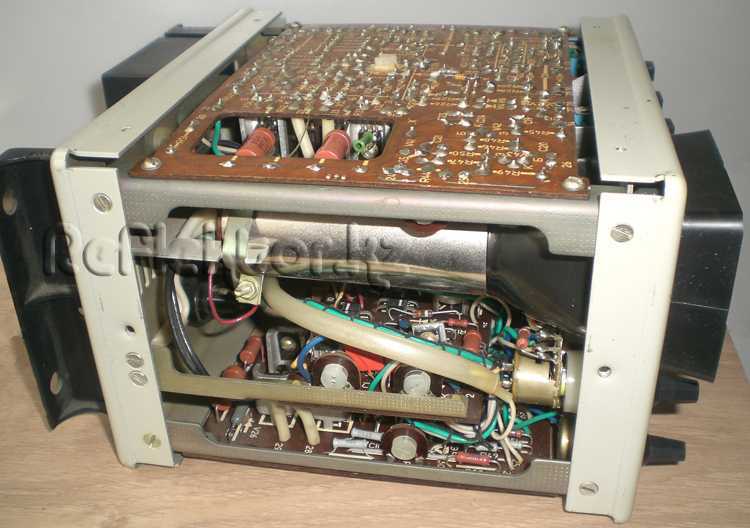

Осциллограф ОМЛ-3М — внешний вид, предназначение устройства

Осциллограф радиолюбителя омл 3м полезен тем, что позволяет наблюдать электрические сигналы, изменяющиеся во времени. Сигналы могут быть медленными или быстрыми. Осциллограф имеет функции усиления и задержки, которые позволяют наблюдать часть или весь сигнал. Другие функции позволяют физически перемещать сигналы по экрану. Все это облегчает измерение сигнала.

Сферы применения ОМЛ 3М

Осциллографы используются для просмотра сигналов, поступающих непосредственно от таких устройств, как звуковые карты, что позволяет отображать волны в режиме реального времени. Они используются в качестве электрокардиограмм, для проверки цепей и устранения неисправностей электронных устройств, таких как телевизоры. Осциллографы с функциями хранения позволяют собирать, извлекать и анализировать сигналы для последующего использования.

Хотя осциллографы дороже, чем некоторые другие элементы испытательного оборудования, включая мультиметры, их часто можно найти в домах и мастерских любителей электроники

В результате важно, чтобы люди знали, как пользоваться осциллографом

Технические параметры

Рассмотрим характеристики осцилографа ОМЛ 3М:

• сколько каналов: 1 канал
• вертикальное отклонение: 5 МГц
• размер экрана: 38 мм (1,5 дюйма)
• синхронизация развертки: есть
• интервалы времени: от 0,4 мкс до 0,2 с;
• напряжение в сети: 220 В ±10 %, 50 Гц;
• рабочие температуры: от 60°С до -40°С

ОМЛ-3М ОСЦИЛЛОГРАФ ЭРЕДЕТИ ГЕПКОНЫВ Руководство по эксплуатации скачать, схемы, eeprom, информация по ремонту для электронщиков

ОСЦИЛЛОСКОП ОМЛ-3М ЭРЕДЕТИ ГЕПКОНИВ

Если вы застряли в ремонте неисправного устройства

загрузите

эту информацию по ремонту для помощи.

Пожалуйста, не предлагайте скачанный файл для продажи, только используйте его в личных целях!

Ищете похожее руководство по oml?

Предварительный просмотр документа

Предварительный просмотр документа

Пожалуйста, поставьте галочку ниже, чтобы получить ссылку для скачивания:

Внимание! Если вы не разбираетесь в электронике, не пытайтесь ремонтировать! Вы можете получить смертельный удар электрическим током ! Вместо этого обратитесь в ближайший сервисный центр!

Примечание! Чтобы открыть загруженные файлы, вам понадобится Acrobat Reader или аналогичная программа для чтения PDF-файлов.

отключить функцию Opera Turbo

Перевести эту страницу:

Соответствующие METER темы форума:

Elromlott a Metex DG20 LCD осциллоскопом, tanácsot kérek. Segítséget kaptam, köszönöm!

Севасток!
Fenti oszcilloszkópot valamikor magánszemélytől vásároltam, és dolgozott is ez az oszcilloszkóp cirka 10 évet.
Működése közben egy halk sípolás hallatszott, amíg jó volt, most ez a sípolás nem hallatszik.
Sötétben latszik háttérvilágítás halványan, a széleknél, a kontraszt értéket hiába változtatom, nem lesz ábra rajta.

A DT-890B+ Мультиметр на 200 мА с полным диапазоном измерения напряжения.

Шосток!
A DT-890B+ MULTIMETER rövidzárat kapott 230v/200mA váltóáram állásban.A 200mA-es biztosíték szétfröccsent.A műszer ebben az állásban elromlott,nem mér.A nullája össze-vissza mászkál.Fotót megpróbálok róla föltenni.Valaki ismeri a műszert?Már keresem a kapcs.rajzát.Van valakinek tapsztalata,hogy mi romolhatott el ebben a típusú műszerben?Előre is nagyon szépen köszönöm a segítségeteket.Üdv Jano

Аналогичные инструкции:

OML-2M OROSZ OSZCILLOSZKOP

Если вы хотите присоединиться к нам и получить помощь в ремонте пожалуйста, войдите или зарегистрируйтесь, выполнив простой электрический тест или напишите свой вопрос на доску объявлений без регистрации . В форум можно писать на английском языке (не только на венгерском)!

Уменьшение электронных отходов

Инструкция для начинающих радиолюбителей

Ввиду гибкости и уровня контроля, необходимого для использования осциллографа, существует большое количество элементов управления. Они должны быть установлены правильно, если необходимо получить требуемое представление о сигнале.

Краткое описание основных элементов управления на осциллографе приведено ниже:

• Вертикальное усиление: этот элемент управления на осциллографе изменяет усиление усилителя, который контролирует размер сигнала по вертикальной оси. Обычно он калибруется с точки зрения определенного количества вольт на сантиметр. Поэтому, установив переключатель усиления по вертикали так, чтобы было выбрано меньшее число вольт на сантиметр, коэффициент усиления по вертикали увеличивается, а амплитуда видимой формы волны на экране увеличивается.При использовании осциллографа вертикальное усиление обычно устанавливается таким образом, чтобы форма волны заполняла вертикальную плоскость как можно лучше, то есть как можно больше, не выходя за пределы видимой или калиброванной области.
• Вертикальное положение: этот элемент управления на осциллографе определяет положение трассы при отсутствии сигнала. Обычно он устанавливается в удобную линию на сетке, чтобы измерения, которые были выше и ниже «нулевого» положения, могли быть легко измерены. Он также имеет эквивалентный контроль горизонтального положения, который устанавливает горизонтальное положение. Опять же, этот должен быть установлен в удобное положение для проведения любых временных измерений.
• Timebase: элемент управления временной базой устанавливает скорость сканирования экрана. Он калибруется с точки зрения определенного времени для каждого сантиметра калибровки на экране. Из этого можно рассчитать период сигнала. Если полный цикл сигнала 10 микросекунд до завершения, это означает, что его период составляет 10 микросекунд, а частота является обратной величиной периода времени, то есть 1/10 микросекунд = 100 кГц.Обычно временная база настраивается таким образом, чтобы форма волны или конкретная точка на исследуемой форме волны была видна в лучшем виде.
• Триггер: Регулятор триггера на осциллографе устанавливает точку, с которой начинается сканирование сигнала. На аналоговых осциллографах сканирование начнется только тогда, когда осциллограмма достигнет определенного уровня напряжения. Это позволило бы запускать сканирование формы сигнала одновременно в каждом цикле, позволяя отображать устойчивую форму сигнала. Изменяя напряжение триггера, можно выполнить сканирование для запуска в другой точке формы сигнала. Также можно выбрать, запускать ли осциллограф на положительной или отрицательной части волны. Это может быть обеспечено отдельным переключателем, отмеченным знаком + и -.
• Задержка запуска: это еще один важный элемент управления, связанный с функцией запуска. Известная как функция «удержания», она добавляет задержку к триггеру, чтобы предотвратить его запуск слишком рано после завершения предыдущего сканирования. Эта функция иногда требуется, потому что на осциллограмме есть несколько точек, по которым осциллограф может сработать. Регулируя функцию удержания, можно добиться стабильного отображения.
• Поиск луча: некоторые осциллографы обладают функцией поиска луча. Это может быть особенно полезно, поскольку иногда след может быть невидимым. Нажатие кнопки поиска луча позволяет найти луч и отрегулировать его так, чтобы он находился в центре экрана.

Осциллограф малогабаритный школьный »ОМШ-3М»

Осциллограф малогабаритный школьный »ОМШ-3М»

А у меня ребенок, со школы ,притащил вот это чудо. ОМШ-3М.С документами.Теперь думаю, можно ли на нем синус от усилителя увидеть. Буду пробывать.

Всё для пайки мягкими припоями

Sputnik писал(а): Источник цитаты ОМШ-3М.С документами.Теперь думаю, можно ли на нем синус от усилителя увидеть.

адский агрегат, у меня стоит неисправный вроде и схема простая и карту напряжений проверил, все равно фигню кажет

Каждый убежден, что другие ошибаются, когда судят о нем, и что он не ошибается, когда судит о других.

Всё для пайки мягкими припоями

ROW писал(а): Источник цитаты адский агрегат, у меня стоит неисправный вроде и схема простая и карту напряжений проверил, все равно фигню кажет

Осциллограф малогабаритный школьный »ОМШ-3М»

Можно. Частотный диапазон этого осцилла как раз покрывает звуковой диапазон. Из особенностей — питание от 36В источника переменного тока. Такие осциллы разрешалось ставить в учебных классах. Поэтому и напряжение питания 36В.

Когда-то лет 7 назад у меня был такой, тогда я перемотал его первичку на 220В, чтобы не использовать для питания осцилла дополнительный транс 220В/36В. Работать вполне можно, несмотря на маленький экранчик. Но частотный диапазон маловат если требуется работа например с импульсной техникой. А для звука сойдет.Кстати я немного расширил частотный диапазон осцилла. Но там пришлось вмешиваться в нагрузку выходного каскада — уменьшать нагрузочные сопротивления выходных каскадов. А это повело за собой рост потребляемой мощности, да и выходные транзисторы стали работать в более напряженном режиме. Зато полоса расширилась в 5 раз. В общем на нем можно экспериментировать. Жаль что такого у меня не было в школьные годы.

Осциллограф малогабаритный школьный »ОМШ-3М»

ROW писал(а): Источник цитаты у меня стоит неисправный вроде и схема простая и карту напряжений проверил, все равно фигню кажет

Первым делом все электролиты под замену. Ибо они наверняка от старости высохли.

Осциллограф малогабаритный школьный »ОМШ-3М»

L0ki писал(а): Источник цитаты Первым делом все электролиты под замену. Ибо они наверняка от старости высохли.

да это первым делом сделал т.к. неисправность весьма интересная, включаешь, появляется луч и уползает в край экрана (не помню уже вверх или в низ) потом по мере работы минут в течении 5-10 смещается в сторону середины ноне полностью примерно на 1/3 и оттуда его ни как ни ручкой ни чем не сместить в низ, кондюки сразу махнул, карту напряжений нашел со схемой в сети, промерял ,есть несовпадения но прям копеечные типа вместо 5,6в 5,3в..короче забил на него и поставил в гараж, хотя показометр из него неплохой (чисто форму сигнала посмотреть на звуковом диапазоне я то им в авто тыкал лямда-зонд смотрел,но правда один раз когда он жив был)

Каждый убежден, что другие ошибаются, когда судят о нем, и что он не ошибается, когда судит о других.

Электрические измерения

Осциллограф — это диагностическое устройство, отображающее изменяющееся во времени напряжение. Как и телевизор, он оснащен электронно-лучевой трубкой, которая генерирует электронный луч, проходящий через флуоресцентный экран

Это важно, потому что он показывает электрические сигналы в виде напряжения в зависимости от времени

Как пользоваться

Использование осциллографа довольно просто:

1. 1. Включите питание: это может показаться очевидным, но это первый шаг. Обычно переключатель будет помечен как «Питание» или «Линия». После включения питания нормально включается индикатор питания или индикатор линии. Это показывает, что сила была применена.
   2. Дождитесь появления дисплея осциллографа: хотя многие осциллографы в наши дни имеют дисплеи на основе полупроводников, многие из старых по-прежнему используют электронно-лучевые трубки (КТР), и для их прогрева требуется некоторое время, прежде чем появится дисплей. Даже современным полупроводниковым приборам часто требуется время, чтобы их электроника «загрузилась». Поэтому часто необходимо подождать минуту или около того, прежде чем осциллограф можно будет использовать.
   3. Найти след. Как только осциллограф будет готов, необходимо найти след. Часто это будет видно, но прежде чем будут видны какие-либо другие формы волны, это первая стадия. Как правило, триггер можно установить в центр, а рычаг выключения повернуть полностью против часовой стрелки. Также установите регуляторы горизонтального и вертикального положения в центр, если их там еще нет. Обычно след становится видимым. Если нет, то можно нажать кнопку «лучевой луч», и это обнаружит след.
   4. Установка регулировки усиления: Следующий этап — установка регулировки усиления по горизонтали. Это должно быть установлено так, чтобы ожидаемый след почти заполнил вертикальный экран. Если ожидается, что форма сигнала будет 8 вольт от пика до пика, а калиброванный участок экрана высотой 10 сантиметров, то установите усиление так, чтобы оно составляло 1 вольт / сантиметр. Таким образом, сигнал будет занимать 8 сантиметров, почти заполняя экран.
   5. Установите скорость временной базы: также необходимо установить скорость временной базы на осциллографе. Фактическая настройка будет зависеть от того, что нужно увидеть. Как правило, если форма волны имеет период 10 мс, а экран имеет ширину 12 сантиметров, тогда будет выбрана скорость на основе времени 1 мс на сантиметр или деление.
   6. Подайте сигнал: если элементы управления установлены приблизительно правильно, сигнал может быть подан, и изображение должно быть видно.
   7. Настройте триггер: на этом этапе необходимо отрегулировать уровень триггера и определить, сработает ли он на положительном или отрицательном фронте. Регулятор уровня триггера будет в состоянии контролировать, где на сигнале запускается временная база, и, следовательно, трасса начинается на сигнале. Выбор того, сработает ли он на положительном или отрицательном фронте, также может быть важным. Они должны быть скорректированы, чтобы дать необходимое изображение.
   8. Отрегулируйте элементы управления для получения наилучшего изображения. При наличии стабильной формы волны элементы управления вертикальным усилением и временной базой можно повторно настроить для получения требуемого изображения.

Прочие осциллографы

Прочие

Изображение	Название	Полоса пропускания усил., разв.	Развертка на 10мм	Отклонение Y на 10мм	Год выпуска Элементарная база Тип ЭЛТ	Потребляемая мощность	Габариты	Вес
	И-304	0-2000Гц	от 2.5нс до 1.5с	от 20мВ до 12В	13ЛО36	200Вт	520х250х370мм	32кг
	ЭО-4	20 Гц — 500 КГц 2 Гц — 300КГц	от 5кгц до 0.2Гц	от 4мВ до ?	13ЛО37	100Вт	545х232х452мм	25кг
	ЭО-5 первых выпусков	?	?	?	?	?	?	?
	ЭО-5 ранний	?	?	?	?	?	?	?
	ЭО-5	?	?	?	?	?	?	?
	ЭО-6	10 Гц — 3 МГц 10 Гц — 500 КГц	от 0.32мкс (?) до 0.26Гц (?)	от 416мВ до ?	8ЛО29	140Вт	230х363х437мм	18кг
	ЭО-6М	10 Гц — 3 МГц 10 Гц — 500 КГц	от 0.32мкс (?) до 0.26Гц (?)	от 416мВ до ?	8ЛО29	140Вт	230х363х437мм	18кг
	ЭО-53	2 Гц — 10 МГц 3 Гц — 300 КГц	от 71.4КГц до 2Гц	от 25В до 85В	13ЛО37	700Вт	650х750х1350мм	200кг
	ЭО-53М	2 Гц — 10 МГц	Развертка от 5мкс до 66.6мс	от 25мВ до 12.5в	13ЛО37	700вт	650х750х1350мм	130кг
	ИО-5	20Гц — 20МГц	Развертка от 0.4мкс до 1с	от 40мВ до 4В	13ЛО37	450вт	438х715х1050мм	110кг
	ИО-6М				13ЛО37И
	ОКР-2	0 — 10КГц	Развертка от 0КГц до 1.5КГц	15.4В	КОП-4 или КОП-5	?	?	?
	ОКР-3	15Гц — 50КГц	Развертка от 15Гц до 50КГц	от 0.82В до 14.28В	906 или 908	50вт	185х285х435мм	16.5кг
	ОКР-5	?	?	?	7	?	?	?
	КО-2	?	?	?	1938г	?		?
	КО-3 (КОП-3)	15Гц — 0.5МГц	Развертка от 15Гц до 90КГц	от 0.66В до 10В	1939г 906 или 908	100вт	200х320х500мм	24кг
?	КОПР-3	?	?	?	?	?	?	?
	ОВ-1 высоковольтный	?	?	?	1 луч	?	?	?
	ОВ-2 высоковольтный двухлучевой	0 — 50 МГц	Развертка от 1мкс до 10мс	0 — 10 кВ	15ЛО4В 2 луча	1000вт	1200х1230х550	Осц 60кг БП 30кг РТ 30кг
	ОВ-3 высоковольтный двухлучевой	?	?	?	?	?	?	?
	3ОВС высоковольтный трехлучевой	?	?	?	15ЛО8А 3 луча	?	?	?
	И-5	?	?	?	?	?	?	?
	И-6	?	?	?	?	?	?	?
	И-8	?	?	?	?	?	7	?
	ОК-1	?	?	?	?	?	?	?
	ОК-2	?	?	?	?	?	?	?
	ОК-3	?	?	?	?	?	?	?
	ОК-23 с механической разверткой	?	?	?	2 луча	?	?	?
	ОК-24	?	?	?	2 луча	?	?	?
	ОК-27, ОК-27М (возможно С1-28)	?	?	?	6 каналов	?	?	?
	ОК-28	?	?	?	?	?	?	?
	ОК-31	?	?	?	?	?	?	?
	ОК-33	?	?	?	?	?	?	?
	ОК-35М регистратор	?	?	?	?	?	?	?
	?	?	?	?	15 лучей	?	?	?
	ЛИ-125	?	разв. 8Гц — 200КГц	от 0.5в	ЛО-720	70вт	?	?
	?	?	?	?	?	?	?	?
	КГЛ-53 портативный	?	?	?	?	?	?	?
	А-650	?	?	?	2 канала	?	500х220х350мм	?
	СМ-1 (не осциллограф) и см-1б	?	?	?	?	?	447х220х335мм

5 Меры безопасности при работе с изделием

Эксплуатация осциллографа должна осуществляться с соблюдением следующих правил электробезопасности.

Перед началом работы корпус осциллографа необходимо заземлить. Зажим заземления расположен на задней панели. Запрещается эксплуатация осциллографа без заземления корпуса.

– подсоединять осциллограф к сети питания при отсутствии штепсельного соединения;

– подсоединять осциллограф к сети при включенном переклю­чателе «СЕТЬ» (на передней панели — регулятор яркости свечения луча);

– применять предохранители, отличающиеся по величине тока от указанных в настоящем РЭ;

– заменять предохранитель, вскрывать осциллограф, произ­водить ремонтные работы в нем, снимать ручки управления при включенной в сеть вилке прибора и в течение 3-5 ми­нут после отключения его от сети.

6 ПОДГОТОВКА К РАБОТЕ

Перед началом работы осциллограф необходимо заземлить: подсоединить провод заземления к зажиму , расположенному на задней панели осциллографа.

6.1 Описание органов управления

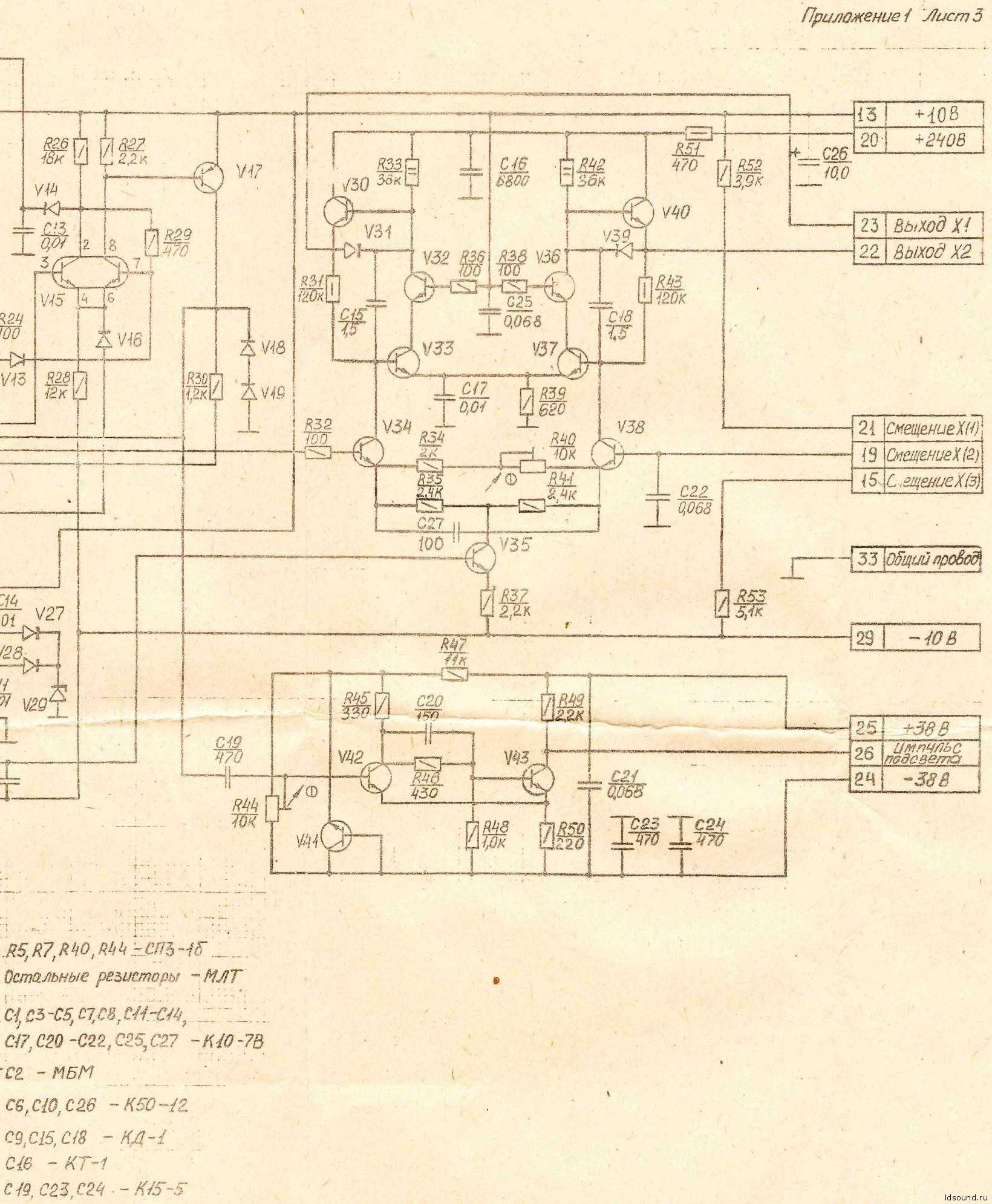

На передней панели осциллографа (см. приложение 1) расположены:

— выключатель питаний 220 В, регулятор яркости свечения луча;

— регулятор фокусировки луча;

— регулятор перемещения луча до вертикали;

— регулятор перемещения луча по горизонтали;

— регулятор длины развертки;

СИНХР. — регулятор синхронизации;

В/ДЕЛ. — переключатель входного делителя канала вертикального отклонения;

ВРЕМЯ/ДЕЛ. — переключатель диапазонов частот развертки;

ВНУТР.-ВНЕШ.- переключатель вида синхронизации;

АВТ.-ЖДУЩ. — переключатель режима развертки;

— переключатель вида входа канала вертикального отклонения;

РАЗВ.-ВХ. Х — переключатель входа канала горизонтального отклонения.

Переключатель » ВРЕМЯ/ДЕЛ.» состоит из трех кнопок с зависимой фиксацией с пределами. 1, 2, 5; двух кнопок с незави­симой фиксацией. Первая делит, а вторая умножает длительности указанных пределов на 10.

При отжатых кнопках «х0,1» и «х10″ работает первый столбец (1,2,5). При нажатой кнопке “ х0,1” (кнопка » х10″ — отжата) работает второй столбец (х0,1; 0,2; 0,5). При нажатой кнопке ” х10” (кноп­ка «х0,1» — отжата) работает третий столбец (10,20,50).

При отжатой кнопке «мс-мкс» все перечисленные вше положе­ния переключателя работают на «мс», при нажатой кнопке «мс-мкс” — на «мкс».

— кнопка нажата, — кнопка отжата.

Переключатель «В/ДЕЛ» читается следующим образом:

—при нажатой кнопке » » (аттенюатор с коэффициентом деления «100») читается (работает) левая сторона переключателя;

— при отжатой кнопке » » — читается правая сторона переключателя «В/ДЕЛ».

6.2 Порядок включения прибора

Исходные положения органов управления прибора.

— присоединить вилку шнура питания к сети 220 В 50 Гц;

—установить ручки — фокус, — смещение по горизон­тали — смещение по вертикали в средние положения;

— нажать кнопку максимального коэффициента вертикального отклонения 50 В/дел., при этом нижняя кнопка переключателя «В/ДЕЛ.» должна быть отжата;

— нажать любую из 3-х кнопок с зависимой фиксацией переключателя «ВРЕМЯ/ДЕЛ.»;

— установить режим работы развертки автоколебательным (кнопка «АВТ.-ЖДУЩ.» отжата);

— установить переключатель «РАЗВ.- ВХ.Х» в положение «разв.» (кнопка отжата);

— установить переключатель «ВНУТР.-ВНЕШН.» в положение «внутр.» (кнопка отжата).

Включить прибор поворотом ручки яркость вправо до упора (тумблер включения питания совмещен с ручкой потенцио­метра «яркость»).

После включения осциллографа убедитесь в его нормальном функционировании:

— добейтесь органами управления » » оптимальной яркости и фокусировки луча развертки;

— сместите ручкой “ » начало развертки в левую часть экрана

— ручкой » » сместите луч развертки в центр экрана.

Прибор готов к проведению измерений через 5 минут после включения.

Проверьте балансировку усилителя вертикального отклонения и при необходимости подстройте поворотом оси потенциометра R13 через отверстие на боковой стенке осциллографа (см. приложение 1).

Для этого: нажмите кнопку 0,01/1,0. Если луч отклоняется более чем на 1 деление, то поворотом оси-потенциометра R13 верните его в первоначальное положение. Повторите подстройку несколько раз.

Производите необходимые измерения и наблюдения по экрану ЭЛТ, снабженного прозрачной шкалой, используемой для измерений по вертикали и горизонтали.

Шкала разделена на шесть делений по вертикали и восемь по горизонтали (одно деление 5 мм).
