Способы построения прямых углов на местности

Разновидности транспортиров.

• Круговые (360 градусов).
• Геодезические, которые бывают двух типов: ТГ-А — для построения и измерения углов на планах и картах; ТГ-Б — для нанесения точек на чертежной основе по известным углам и расстояниям. Цена деления угломерной шкалы — 0,5°, прямолинейной — 1 миллиметр.
• Улучшенные типы транспортиров, которые необходимы для более точных построений и измерений. Например, существуют специальные транспортиры с прозрачной линейкой с угломерным нониусом, которая вращается вокруг центра.

ЦИРКУЛЬпока они не упрутся в стенкиштангенциркуль«Измерительные работы на местности в курсе геометрии ».Цели проведения уроков “Измерение на местности”:

• практическое применение теоретических знаний;
• активизация познавательной деятельности;

• взаимосвязи теории с практикой;
• научности;
• наглядности;
• учёта возрастных и индивидуальных особенностей учащихся;
• сочетания коллективной и индивидуальной деятельности участников;
• дифференцированного подхода;

уроках геометрии практических работ

• “Провешивание прямой на местности” (п.2),
• “Измерительные инструменты” (п.8),
• “Измерение углов на местности” (п.10),
• “Построение прямых углов на местности” (п.13),
• “Задачи на построение. Окружность” (п.21),
• “Практические способы построения параллельных прямых” (п.26),
• “Уголковый отражатель” (п.36),
• “Расстояние между параллельными прямыми” (п.37 – рейсмус),
• “Построение треугольника по трём элементам” (п.38)

“Практические приложения подобия треугольников” (п.64 – определение высоты предмета, определение расстояния до недоступной точки)

“Измерительные работы” (п.100 – измерение высоты предмета, измерение расстояния до недоступной точки).

• практическое применение теоретических знаний учащихся;
• активизация познавательной деятельности учащихся;

• расширение кругозора учащихся;
• повышение интереса к предмету;
• развитие смекалки, любознательности, логического и творческого мышления;
• формирование качеств мышления, характерных для математической деятельности и необходимых для продуктивной жизни в обществе

• взаимосвязи теории с практикой;
• научности;
• наглядности;
• учёта возрастных и индивидуальных особенностей учащихся;
• сочетания коллективной и индивидуальной деятельности участников;
• дифференцированного подхода;

• активность учащихся;
• самостоятельность учащихся в выполнении заданий;
• практические применения математических знаний;
• уровень творческих способностей участников.

• подключить, пробудить и развить потенциальные способности учащихся;
• выявить наиболее активных и способных участников;
• воспитывать нравственные качества личности: трудолюбие, упорство в достижении цели, ответственность и самостоятельность.
• научить применять математические знания в повседневной практической жизни;
• обращаться с различными приборами, инструментами, вычислительной техникой, справочниками и таблицами.

• Рулетка – лента, с нанесёнными на ней делениями, предназначена для измерения расстояния на местности.

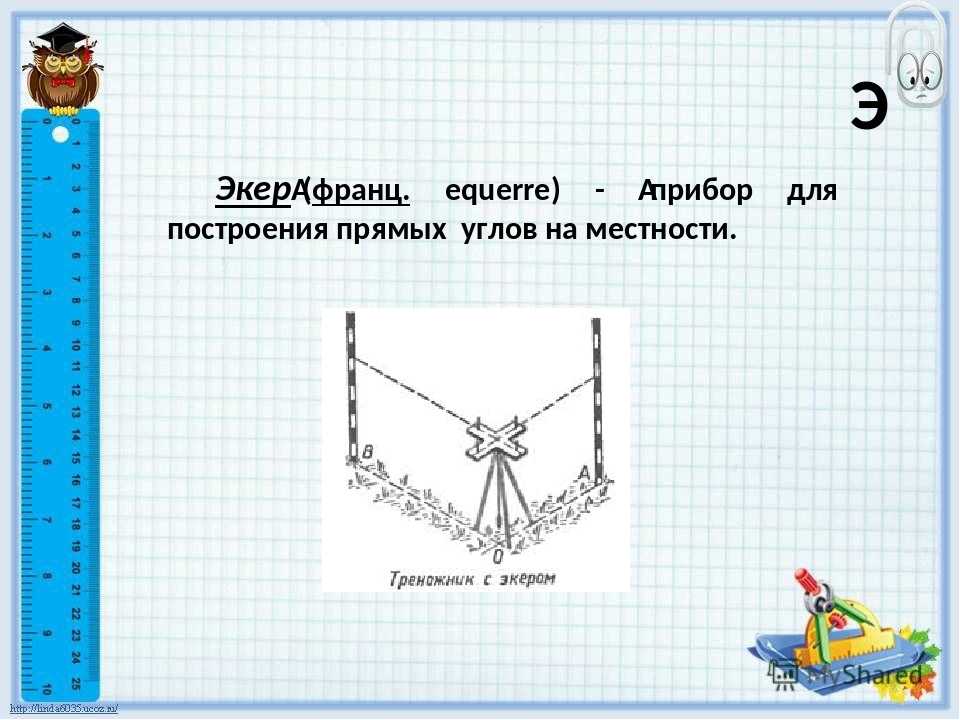

• Экер – прибор для построения прямых углов на местности.
• Астролябия – прибор для измерения углов на местности.
• Вехи (вешки) – колья, которые вбивают в землю.
• Землемерный циркуль ( полевой циркуль – сажень) – инструмент в виде буквы А высотой 1,37 м и шириной 2 м. для измерения расстояния на местности, для учащихся удобнее расстояние между ножками взять 1 метр.

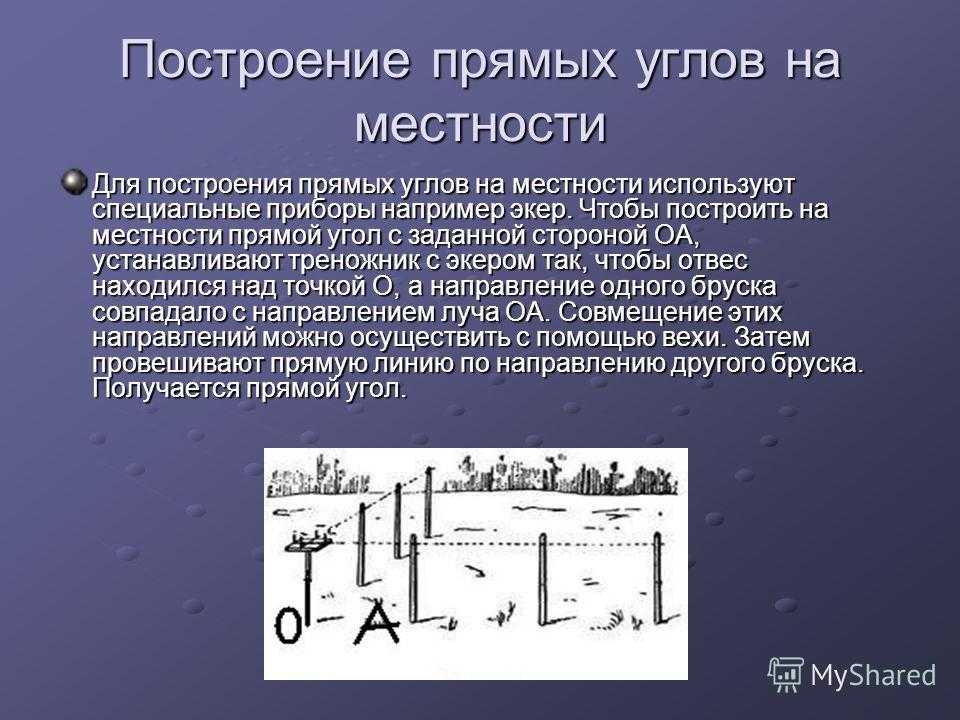

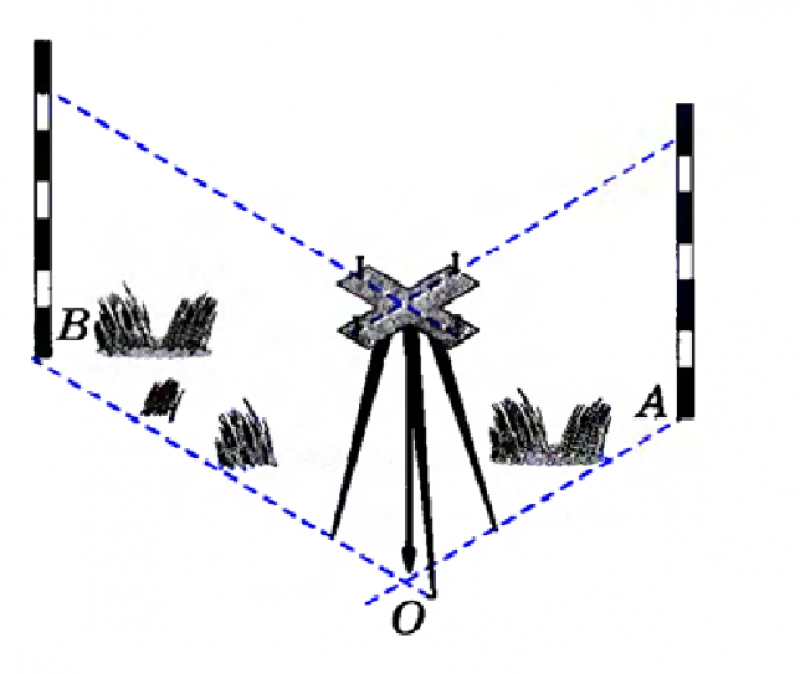

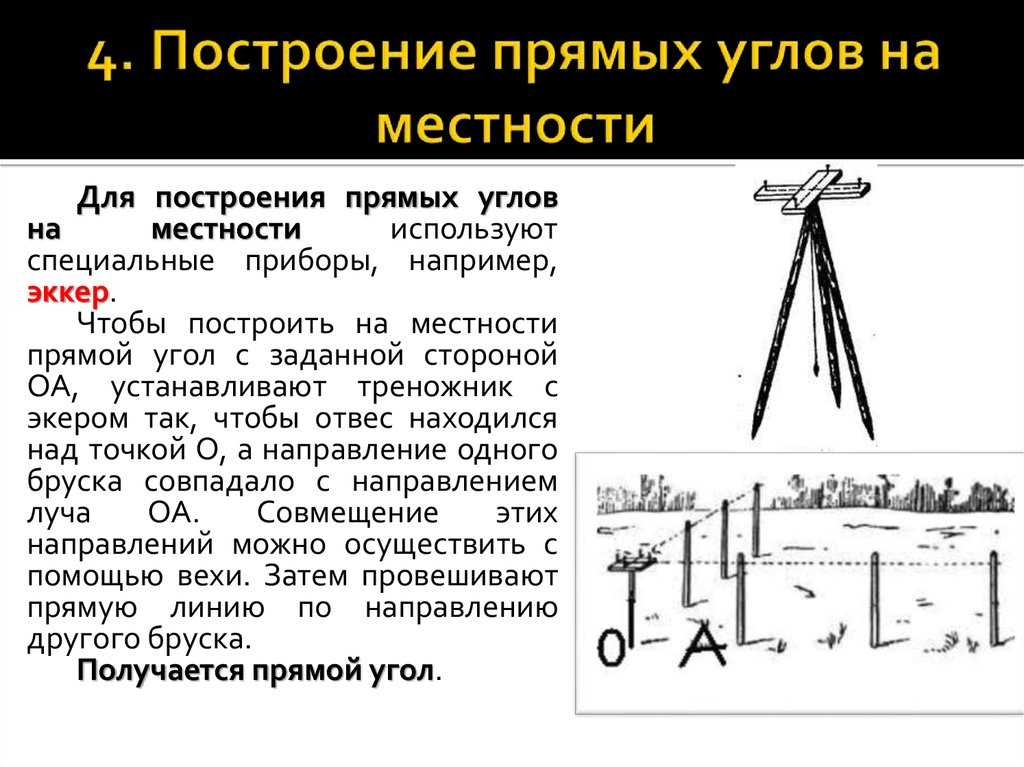

Экерпроходящие через нихАстролябия1. Построение прямой на местности (провешивание прямой линии)2. Измерение средней длины шага.3. Построение прямых углов на местности.4. Построение и измерение углов с помощью астролябии.

• измерение заданных углов,
• построение углов заданной градусной меры,
• построение треугольника по трём элементам – по стороне и двум прилежащим к ней углам, по двум сторонам и углу между ними.

5. Построение окружности на местности.6. Определение высоты предмета._1111111о₁₁₁Построим два прямоугольных треугольника7. Определение расстояния до недоступной точки._{1111!11 1111111111111.111 11 111111}2. Измерение расстояния до недоступной точки ( измерение ширины реки).Получается треугольник222ЗАКЛЮЧЕНИЕ:2.Главное:Чтобы гарантировать точность размеров и соответствие действующим стандартам, необходимо использовать высокоточные измерительные приборыИНФОРМАЦИОННОЕ ОБЕСПЕЧЕНИЕЛитература:Геометрия. 8 класс. Измерительные материалы: — Санкт-Петербург, ВАКО, 2014 г.Учебник: Г. Г. Шишкин, А. Г. Шишкин — Москва, Юрайт, 2014 г.-

Важность построения прямых углов на местности

Построение прямых углов позволяет установить перпендикулярные линии, что является одним из основных принципов строительства. Знание, как построить прямые углы на местности, позволяет создавать прочные и устойчивые конструкции, а также точно определять границы областей и участков земли.

Построение прямых углов также является основой для измерений и картографии. Корректное определение углов позволяет строить точные карты, планы и схемы местности, которые необходимы для многих областей деятельности, включая градостроительство, лесной и сельскохозяйственный транспорт, маркшейдерию и т.д.

Кроме того, умение строить прямые углы является неотъемлемой частью навыков ориентирования в местности

Различные методы построения прямых углов позволяют быстро и точно определить направление и пространственное положение, что особенно важно для спасателей, путешественников и туристов

Таким образом, построение прямых углов на местности имеет огромное значение в различных сферах деятельности и является необходимым инструментом для достижения точности и надежности во многих задачах. Владение этим навыком является обязательным для специалистов, работающих в сфере геодезии и строительства, а также для всех, кто хочет быть уверенным и успешным в своей деятельности.

Примеры практического применения построения прямых углов на местности

Построение прямых углов на местности широко применяется в различных областях, таких как геодезия, строительство и картография. Ниже приведены несколько примеров практического использования этой техники.

Пример	Область применения
Построение фундамента здания	Строительство
Определение расстояния до удаленного объекта	Геодезия
Контроль качества разметки дорожных знаков	Дорожное строительство
Создание картографической базы данных	Картография

Применение построения прямых углов на местности позволяет получить точные и надежные результаты при измерении и разметке объектов. Это основа для выполнения различных пространственных задач и улучшения точности работ в различных областях деятельности.

Определение прямого угла с помощью нивелира

Для определения прямого угла с помощью нивелира следует выполнить следующие шаги:

• Установите нивелир на ровной площади и убедитесь, что он приведен в горизонтальное положение. Для этого используйте встроенный уровень.
• Направьте нивелир на одну из точек, образующих прямой угол. Выровняйте его по горизонту, используя регулировочные винты на нивелире.
• Закрепите нить отвеса или лазерный луч на нивелире и установите его так, чтобы он проходил через точку, образующую прямой угол.
• Направьте нить отвеса или лазерный луч через другую точку, образующую прямой угол. Убедитесь, что нить отвеса или лазерный луч расположены в одной горизонтальной плоскости.
• Измерьте угол между направлением нити отвеса или лазерного луча и горизонтальной плоскостью с помощью шкалы или специальных устройств на нивелире.

При использовании нивелира необходимо учитывать его точность и предельное отклонение. Для получения более точных результатов рекомендуется использовать высококлассные и калиброванные нивелиры.

Определение прямого угла с помощью нивелира является одним из наиболее точных и надежных методов, который широко используется в геодезии и строительстве.

Применение теодолита

Применение теодолита широко используется в геодезии, строительстве и других сферах, где требуется точное определение углов и направлений. С его помощью можно строить прямые углы, измерять горизонтальные и вертикальные углы между точками на местности, а также определять географические координаты объектов.

Чтобы использовать теодолит, работник должен установить его на статив, указать точку наблюдения и цель для измерения. Затем с помощью оптической системы теодолита можно навести прицел на цель и снять измерения угла. Результаты измерений затем могут быть записаны и использованы для дальнейших расчетов или построения карты местности.

Теодолиты существуют различных типов и моделей, но их основное назначение остается неизменным – предоставить точные измерения углов на местности. Современные теодолиты обычно оснащены электроникой и цифровыми дисплеями, что упрощает процесс измерения и повышает точность результатов.

Применение теодолита является одним из основных методов для построения прямых углов на местности. Благодаря его использованию возможно определение точных координат объектов и выполнение различных строительных и геодезических задач.

Пространственные измерения углов

Для получения пространственного положения точек местности и отображения их на плоскости в геодезии применяются способы измерения расстояний и углов между ними с помощью различных геодезических приборов.

Качественной характеристикой геодезических и маркшейдерских измерений считается точность их выполнения, которая зависит от многих факторов и аспектов. Одним из них являются средства измерения. Существует своеобразный инженерный подход для выбора соответствующего инструмента требуемой точности работ. Так что все приборы измеряющие углы можно разделить по точности исполнения измерений.

Геодезические GPS-системы

Геодезические GPS-системы представляют собой современные инструменты и технологии, которые широко используются для построения прямых углов на местности. Они основаны на использовании GPS-сигналов (Глобальной системы позиционирования), что позволяет получать точные координаты и измерять расстояния.

В состав геодезической GPS-системы обычно входят следующие приборы и инструменты:

Рулетка	Для измерения линейных размеров и расстояний на местности.
Инклинометр	Для определения угла наклона поверхности.
Гироподвес	Для поддержания горизонтальности и точности измерений при использовании теодолита.
Теодолит	Геодезический инструмент, используемый для измерения горизонтальных и вертикальных углов.
Линейка	Используется для измерения линейных размеров на малых участках местности.
Рейка	Используется вместе с теодолитом для измерения расстояний на больших расстояниях.
Геодезический прибор	Включает в себя различные инструменты и технологии, используемые для выполнения геодезических задач, включая GPS-технологии.

Современные геодезические GPS-системы обеспечивают высокую точность измерений и позволяют строить прямые углы на местности с высокой степенью надежности. Они находят применение в различных областях, включая строительство, инженерные изыскания, картографию и геодезию.

Роль GPS в геодезии

В современной геодезии GPS (глобальная система позиционирования) играет важную роль. Он позволяет получить точные координаты объектов и определить их местоположение на местности.

GPS используется в сочетании с другими инструментами и технологиями геодезии, такими как уровень, теодолит и геодезические приборы. Уровень используется для определения горизонтальной плоскости, а теодолит — для измерения углов между отдельными точками на местности.

Для измерения расстояний на местности используются геодезические инструменты, такие как линейка, рулетка и рейка. Линейка и рулетка позволяют измерить линейные расстояния между точками, а рейка используется для измерения высоты объектов.

Инклинометр — это прибор, которым измеряются углы наклона поверхности земли. Он помогает определить наклон отдельных участков местности, что позволяет более точно проводить геодезические измерения.

Особенности работы GPS-систем

В отличие от традиционных методов, в которых использовались линейка, инклинометр, геодезические инструменты и уровень, GPS-системы работают на основе спутниковой навигации. Они оснащены гироподвесом, который обеспечивает устойчивость и точность показаний.

GPS-системы используют рейку для фиксации прибора на местности и теодолит для измерения угла. Эти геодезические приборы позволяют определить точные координаты местности и углы с высокой точностью, что делает их незаменимыми инструментами для работы с прямыми углами.

Преимущества GPS-систем
1. Высокая точность определения координат и углов.
2. Большая скорость работы и эффективность в сравнении с традиционными методами.
3. Автоматическая запись данных и возможность их дальнейшей обработки.
4. Возможность работы в различных условиях и на различных типах местности.

Таким образом, GPS-системы являются важными инструментами для работы с прямыми углами на местности. Они обеспечивают высокую точность и эффективность при определении координат и углов, что делает работу геодезистов и инженеров более удобной и надежной.

Оценка точности построенных прямых углов

Существуют несколько методов оценки точности построенных прямых углов:

1. Измерение угла с помощью специализированного инструмента.
2. Сравнение построенного угла с заданным углом на плане или чертеже.
3. Использование математических расчетов и формул для определения погрешностей.

Измерение угла с помощью специализированного инструмента является наиболее точным и надежным методом оценки. Для этого используются геодезические приборы, такие как теодолиты или электронные угломеры. Эти приборы позволяют измерять углы с высокой точностью и детализацией.

Сравнение построенного угла с заданным углом на плане или чертеже также является достаточно точным методом. Для этого необходимо иметь точный план или чертеж объекта, на котором указаны все углы. Сравнивая построенный угол с заданным, можно определить погрешности и произвести необходимые корректировки.

Использование математических расчетов и формул также может быть полезным при оценке точности построенных прямых углов. Например, для треугольников можно использовать теорему косинусов или теорему синусов для определения длин сторон и углов. Погрешности могут быть определены путем сравнения рассчитанных значений с измеренными.

Важно отметить, что точность построенных прямых углов может быть повышена путем выполнения нескольких измерений и усреднения результатов, а также использования высокоточных инструментов и методов. Также необходимо учитывать влияние различных факторов, таких как погода, местность и человеческий фактор, на точность измерений и построений

Буссоль и эклиметр

Эти два приспособления могут использоваться в одном виде работ, называемом буссольная съемка (ход). Она применяется в местности, где нет возможности применять теодолитные ходы, тахеометрические съемки. Особую ценность при съемках крутых, круто наклонных и наклонных горных выработок в рудниках имеет подвесная буссоль, используемая до настоящего времени.

Буссолью измеряют магнитные азимуты всех сторон хода, по разности которых можно определить горизонтальные углы. На планах графическим способом выстраивают линии буссольного хода с применением транспортира при откладывании азимутов (или горизонтальных углов) и с использованием поперечного масштаба и циркуля при построении длин линий хода. При прокладывании буссольного хода для получения вертикальных углов между точками используют подвесной эклиметр.

Он представляет собой металлический полукруг со шкалой и отвесом, крепящимся в его центре. При подвешивании полукруга на натянутые между точками хода шнуры берут отсчеты по отвесной линии, проходящей через шкалу эклиметра. Эти отсчеты соответствуют значениям вертикальных углов линий буссольного хода, которые необходимы для определения горизонтальных проложений этих сторон.

Что такое прямой угол?

Прямой угол можно обозначить с помощью символа ∠ или с использованием специальных знаков прямого угла ∠.

Прямой угол является основной единицей измерения углов в геометрии. Он делит полный угол, равный 360 градусов, на четыре равные части по 90 градусов каждая. Кроме того, прямой угол является одним из основных элементов, используемых при построении и измерении объектов на местности.

Знание и использование прямых углов позволяет строить прямые отрезки, прямые линии и перпендикулярные линии. Они служат основой для решения различных задач, связанных с измерением и построением объектов на местности, таких как здания, дороги, границы участков и других.

Как построить прямой угол с использованием метода треугольника

Шаги построения:

Шаг 1: На местности выбирается точка А, в которой планируется построить прямой угол. От этой точки проводится прямая линия AB — будущая основа прямого угла.

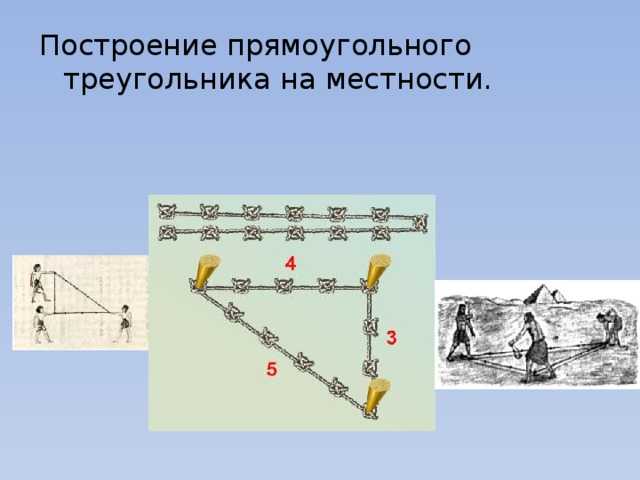

Шаг 2: Теперь, с помощью известных методов построения прямоугольного треугольника, строим прямоугольный треугольник ABC на основе AB.

Шаг 3: После построения треугольника ABC, найдем его высоту. Для этого проведем от точки В перпендикулярную линию которая пересечет прямую линию AB и точку С. Получим точку D — основание высоты.

Шаг 4: Используя измерительный инструмент (например, угломер), измерим угол CAB. Если угол CAB равен 90 градусов, то треугольник ABC является прямоугольным, а значит у нас получился прямой угол в точке A.

Строение прямого угла с использованием метода треугольника является достаточно простым и доступным способом. Оно позволяет быстро и точно определить прямой угол без необходимости использования сложных геодезических приборов и инструментов.

Угломеры

Следующим прибором, служащим для измерения углов, применяющимся в маркшейдерском производстве, безусловно, считается угломер горный. Этот инструмент используется для определения линии и формы очистного забоя в подземных горных выработках угольных шахт. Развитие и применение таких приборов проходило на протяжении практически всего советского периода страны, последний из них У-60 выпускался со специальными визирными марками.

Точность измерения углов такими приборами относительно не высокая, но вполне достаточная для тех работ, которые выполняются с их помощью. Зависит она в первую очередь от точности снятия отсчетов и цены деления механической части шкалы, а именно: отсчетного устройства лимба с дополнительными шкалами (нониус, верньер).

Проверка прямых углов: основные ошибки и их устранение

Неправильный измерительный инструмент: Использование поврежденного или неправильно откалиброванного инструмента может привести к неточным измерениям и, как результат, к ошибочному построению прямого угла. Перед использованием инструмента необходимо проверить его работоспособность и калибровку.

Неправильный выбор точек: Ошибка может возникнуть при выборе точек для построения прямого угла. Неслучайное выбор точек может привести к искажению результатов. Для правильного построения прямого угла необходимо выбрать точки на таких объектах, как стены зданий, углы улиц, железнодорожные пути и т. д.

Неправильная техника измерения: Неправильная техника измерения может привести к неточным результатам. Например, небрежное обращение с измерительным инструментом или неправильное натяжение шнура для построения прямого угла может вызвать искривление линий и, соответственно, искажение углов.

Влияние физических факторов: Физические факторы, такие как ветер, дождь, солнце, могут оказывать влияние на точность измерений. Например, сильный ветер может деформировать шнур или сместить измерительный инструмент, что приведет к неточности в результатах измерений

Важно учитывать эти факторы и, при необходимости, корректировать измерения.

Для устранения указанных ошибок необходимо быть внимательным, аккуратным и следовать правильной методике измерений

Важно также использовать надежные и правильно сконструированные измерительные инструменты. При выборе точек для построения прямого угла необходимо учитывать их стабильность и точность измерений

Если возникают физические факторы, которые могут оказать влияние на точность измерений, следует использовать дополнительные средства фиксации или коррекции результатов.

Топ вопросов за вчера в категории Геометрия

Геометрия 20.06.2023 03:05 1957 Саргсян Мариам

Один из углов ромба равен 64°. Найдите углы, которые образует сторона ромба с его диагоналями. Обяза

Ответов: 1

Геометрия 17.07.2023 06:49 1032 Каблучий Дмитрий

Луч KF проходит между сторонами угла MKN,угол MKN= 128°,угол NKF=37°.Найдите величину угла FKM.

Ответов: 2

Геометрия 23.07.2023 02:23 2457 Костина Соня

Найдите углы прямоугольной трапеции если один из его углов равен 20° Помогите пожалуйста

Ответов: 2

Геометрия 03.07.2023 12:31 1146 Simonkhyk Leonid

Таблица 7.4 Смежные и вертикальные углы ПОЖАЛУЙЧТА ОЧЕНЬ СРОЧНО Заранее спасибо ​

Ответов: 1

Геометрия 20.06.2023 03:05 1438 Овсянников Никита

На диагонали BD параллелограмма ABCD отметили точки M и K так, что ∠BAM = ∠DCK (точка M лежит между

Ответов: 2

Геометрия 09.04.2020 09:49 893 Тулегалиев Аслан

Две стороны треугольника равны 10 см и 12 см, а угол между ними 120 градусов. Нужно найти третью сто

Ответов: 1

Геометрия 04.06.2023 23:48 1170 Бабич Илья

Точки M и N принадлежат соответственно граням SBC и SAC пирамиды SABC. Постройте точку пересечения п

Ответов: 1

Геометрия 16.05.2023 15:06 1823 Миронов Саша

Дан четырёхугольник KLMN . Через векторы KL−→−=x⃗ , LM−→−=y⃗ , KN−→−=z⃗ вырази вектор MN−→− .​

Ответов: 2

Геометрия 02.07.2023 08:50 972 Молданова Екатерина

Точка C принадлежит отрезку BD. Найдите длину отрезка BC, если BD=10,3 см, CD=7,8см Дам 15 балов.

Ответов: 2

Геометрия 26.07.2023 21:21 863 Морозова Кристина

биссектриса угла А параллелограмма ABCD пересекает сторону СD в точке N, CN:ND=5:4. Найдите периметр

Ответов: 2

Использование угломера

Для использования угломера необходимо точно установить его на исследуемую точку на местности. Затем с помощью визира угломера нужно навести на одну из точек, между которыми нужно измерить угол. Затем надо прочитать значение угла с делений на стержне угломера.

Угломеры бывают разных типов, например, оптические и электронные. Оптические угломеры особенно популярны при работе на местности, так как они позволяют проводить точные измерения даже в плохих условиях освещения. Электронные угломеры, в свою очередь, могут автоматически записывать результаты измерений и передавать их на компьютер для обработки.

Использование угломера является важным этапом при построении прямых углов на местности. Точность измерения углов напрямую влияет на точность построения прямых углов в геодезии, строительстве и других сферах деятельности. Поэтому правильная работа с угломером требует навыков и опыта.

Лазерные уровни

Лазерные уровни представляют собой современные геодезические инструменты, используемые для построения прямых углов на местности. Они оснащены специальным лазерным устройством, которое проецирует лазерный луч на поверхность, позволяя точно определить вертикальные и горизонтальные плоскости.

Инклинометр, также известный как наклономер, является основным компонентом лазерного уровня. Он измеряет угол наклона и помогает определить вертикальные и горизонтальные плоскости с высокой точностью. Лазерный уровень также может быть оснащен гироподвесом, который обеспечивает стабильное положение инструмента и повышает точность измерений.

При использовании лазерного уровня необходимы также другие инструменты, такие как рулетка, рейка, линейка и геодезический прибор. Рулетка используется для измерения расстояний, рейка — для установки высоты и контроля наклона, а линейка — для проведения прямых линий и контроля геометрических параметров предметов.

Геодезический прибор, также известный как нивелир, может быть также использован вместе с лазерным уровнем для более точного определения вертикальных и горизонтальных плоскостей. Он позволяет исключить возможные искажения и ошибки, возникающие при использовании только лазерного уровня.

Таким образом, лазерные уровни являются важным инструментом в геодезии и строительстве, обеспечивая точное определение прямых углов на местности и повышая эффективность работы.

Применение в строительстве и геодезии

Современные инструменты и технологии играют ключевую роль в строительстве и геодезии, позволяя точно и быстро выполнять различные измерения и построения прямых углов на местности. Вот некоторые из основных приборов, используемых в этих областях:

Геодезический инструмент	Применение
Гироподвес	Применяется для определения горизонтального положения и прямых углов на местности.
Теодолит	Используется для измерения углов и горизонтальных и вертикальных расстояний между точками на земле.
Уровень	Позволяет определить горизонтальное положение плоскостей и точек, необходимое при строительстве прямых углов.
Инклинометр	Используется для измерения углов наклона и наклонных расстояний при строительстве и геодезии.
Рулетка	Обычно используется для измерения линейных расстояний между точками на местности.
Линейка	Используется для измерения линейных расстояний и построения прямых углов на малых масштабах.

Это лишь некоторые из приборов, которые используются в строительстве и геодезии. Применение современных инструментов позволяет повысить точность и эффективность работы специалистов в этих областях.

Преимущества лазерных уровней перед аналогами

В современной геодезии и строительстве используются различные инструменты и технологии для построения прямых углов на местности. Среди них особое место занимают лазерные уровни, которые имеют ряд преимуществ по сравнению с аналогами.

Одним из преимуществ лазерных уровней является высокая точность и надежность измерений. Благодаря использованию лазерных лучей, которые создают видимую линию на поверхности, можно достичь точности до нескольких миллиметров. Это позволяет получить более точные результаты в сравнении с использованием других инструментов, таких как инклинометр, рейка, теодолит, рулетка, линейка.

Кроме того, лазерные уровни обладают высокой скоростью работы. В то время как использование традиционных инструментов может занимать продолжительное время, настройка лазерного уровня осуществляется быстро и просто. Благодаря этому, рабочие процессы ускоряются, что повышает эффективность работы.

Еще одним преимуществом лазерных уровней является их удобство в использовании. Они компактны, легки весом и удобны для транспортировки. Кроме того, наличие дополнительных функций, таких как гироподвес или геодезический прибор, позволяет упростить и автоматизировать процесс измерений.

Таким образом, лазерные уровни являются более точными, быстрыми и удобными по сравнению с аналогами. Их использование позволяет значительно повысить эффективность работ и получить более точные результаты.

Построение прямого угла посредством трехцветного ниткопровода

Помимо использования геодезических инструментов, существует также метод определения прямого угла на местности с помощью трехцветного ниткопровода. Этот метод основан на использовании трех цветов ниток с разной длиной, каждый из которых представляет одну сторону прямого угла.

Принцип работы метода трехцветного ниткопровода заключается в следующем:

1. Выберите одну из трех ниток и расположите ее вдоль первой стороны прямого угла. Закрепите ее на концах этой стороны.
2. Возьмите вторую нитку другого цвета и уложите ее вдоль второй стороны прямого угла. При необходимости у вас могут быть замечены лишние проекции – их можно отмерять отметками шагами или использованием измерительной ленты уже без растяжки ниток.
3. Затем возьмите третью нитку, она станет гипотенузой вашего треугольника. Нитку третьего цвета уложите вдоль гипотенузы прямого угла.
4. Убедитесь, что все нитки туго натянуты и нет искажений. В противном случае, ваши измерения могут быть неточными.
5. Указывайте в отметках точки места расположения красной, синей и зеленой нити. Это позволит упростить вычисления.

Таблица позволяет произвести вычисление координат красной нити. Координаты зеленой нити получают путем вычитания координат синей нити из красной. А координаты синей нити получают путем сложения координат зеленой нити и гипотенузы (желтого отрезка). В итоге у вас будут известны координаты всех трех ниток, что позволит определить точку прямого угла на местности.

Нить	X	Y
Красная	Xr	Yr
Зеленая	Xg	Yg
Синяя (гипотенуза)	Xg+Yh	Yg+Xh

Теодолиты и тахеометры

Наиболее широко используемыми инструментами для измерения горизонтальных и вертикальных углов в современной геодезии и маркшейдерии являются теодолиты. Основным критерием, по которому разделяют теодолиты на разные типы, считается точность измерений. Из них можно выделить:

• высокоточные приборы Т-1 (ТБ-1), Т-05, с точностью измерений соответственно 1,0 и 0,5 секунд;
• точные приборы Т-2 и Т-5, по точности угловых измерений соответственно 2 и 5 секунд;
• инструменты технической точности серий Т-15, Т-30, с измерениями углов точностью 15 и 30 секунд соответственно.

Числовые величины в маркировках современных теодолитов соответствуют значению, с девяноста пяти процентной вероятностью, среднеквадратической погрешности измерения угла.

Известно, что для определения пространственного положения точек используются измерения углов в вертикальной плоскости или как их называют вертикальных углов. Для этого в угломерах, теодолитах конструктивно устроен вертикальный круг измерений. В последние десятилетия технические усовершенствования и технологическое развитие сказалось и на новых устройствах теодолитов. Появились новые модификации и в зависимости от назначения этих устройств выделяют:

• маркшейдерские;
• гироскопические теодолиты;
• фототеодолиты;
• электронные теодолиты; .

Измерения углов на плоскости

Наверное, самым первым знакомством из так называемых камеральных инструментов у каждого из нас было знакомство с транспортиром. На профессиональном уровне металлический геодезический транспортир с поперечным масштабом использовался в маркшейдерских отделах шахт и карьеров при выполнении камеральных, проектных и подготовительных работ. С его помощью графическим способом определяют горизонтальные углы и откладывают дирекционные углы при проектировании горных выработок, подготовительных работах для задания им направления на планшетах и планах.

Следующим, применяемым в камеральных условиях геодезическим инструментом можно считать тахеограф. Его используют при графическом оформлении результатов тахеометрической съемки. Он представляет единую конструкцию из круга с градусной шкалой и линейки. С его помощью по дуге вдоль конструкции круга отмечаются значения горизонтальных углов съемочных точек, перенесенных из журнала полевых работ. А расстояния до точек съемки откладывают по линейке в соответствующем масштабе составления плана.

Видеолинейки для быстрого определения угла

Видеолинейки — это специальные инструменты, предназначенные для быстрого и точного определения угла между линиями или поверхностями на местности. Они позволяют измерить угол с высокой точностью и с минимальной погрешностью.

Основным преимуществом видеолинеек является их простота использования и скорость измерений. Данные инструменты оснащены специальными угломерными приспособлениями, которые позволяют быстро и легко определить угол между двумя линиями, просто наведя видеолинейку на исследуемый участок местности.

Кроме того, видеолинейки могут быть оснащены различными дополнительными функциями, такими как измерение расстояния и площади, что делает их универсальными инструментами для работы на местности.

Принцип работы видеолинеек основывается на использовании оптической системы и электронных датчиков. При наведении на угол, видеолинейка определяет его значение с помощью встроенных датчиков и отображает результат на своем дисплее.

Видеолинейки обычно имеют компактные размеры и легко помещаются в карман или сумку, что позволяет их легко транспортировать и использовать на разных участках местности.

Для более точных измерений рекомендуется использовать видеолинейки с высоким разрешением и точностью. Такие инструменты обычно имеют большой диапазон измерения углов, а также функцию автоматического нулирования, что позволяет устранить ошибки при измерении.

Использование видеолинеек для определения углов на местности является эффективным и удобным методом, который помогает сэкономить время и силы при проведении различных земляных работ и инженерных изысканий.

Использование теодолита

Для начала работы с теодолитом требуется установить его на стабильной и ровной поверхности. Затем следует навести его на точку, где вы хотите отметить прямой угол. Для этого можно использовать оптический прицел, который позволяет точно направить теодолит на выбранную точку.

После того, как теодолит был правильно наведен на точку, необходимо произвести измерение угла. Для этого следует установить начальное значение нуля на круговых шкалах и затем определить угол между выбранной точкой и другими точками на местности, используя специальные отсчетные линейки и подвижную оправу.

При использовании теодолита рекомендуется дополнительно использовать треногу, чтобы обеспечить его стабильную фиксацию и минимизировать возможные погрешности в измерениях.

Использование теодолита является сложным и требует профессиональных навыков. Поэтому перед его использованием рекомендуется пройти специальное обучение и ознакомиться с инструкцией по эксплуатации данного прибора.
