Карточки огня, назначение, содержание, порядок заполнения, образец карточки огня.

Содержание

Слайд 1
Слайд 2

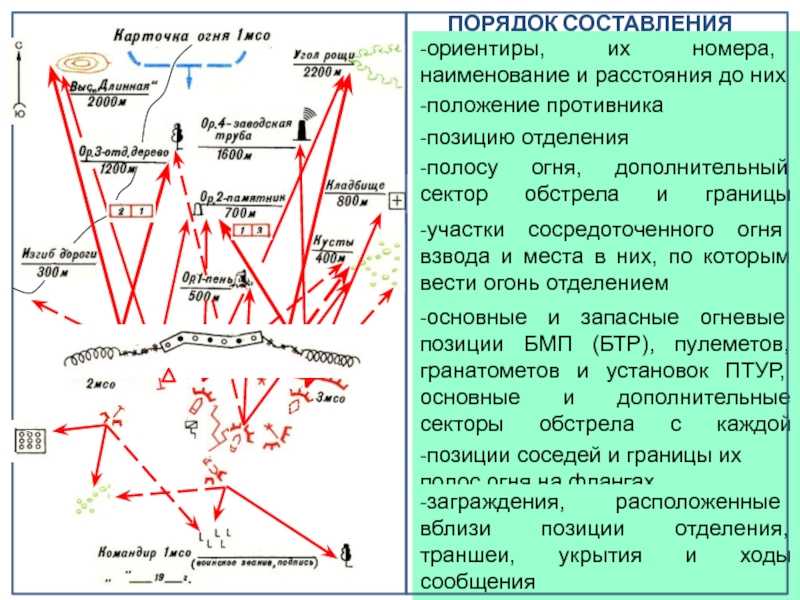

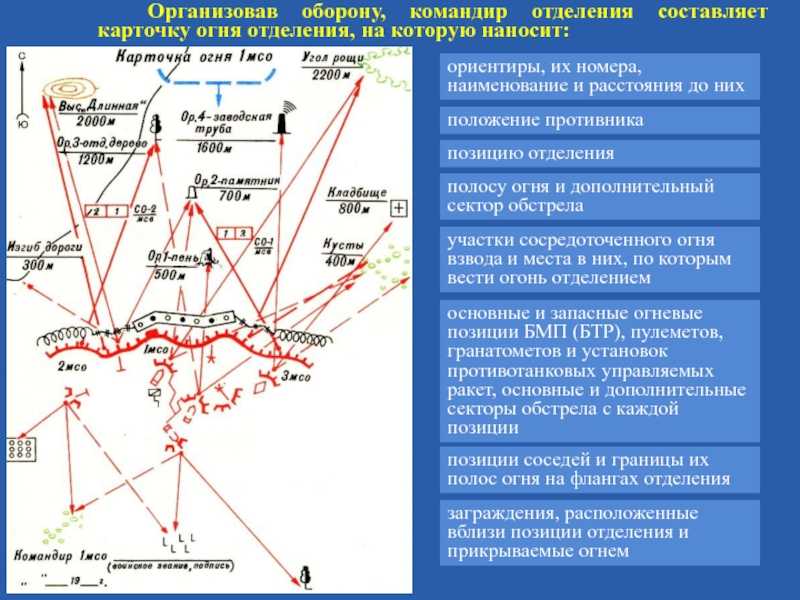

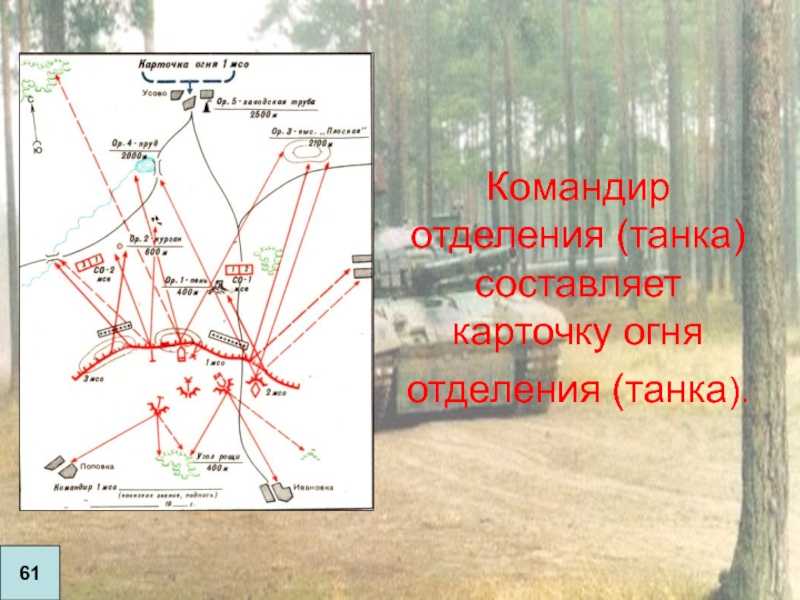

Организовав оборону, командир отделения составляет карточку огня отделения, на которую наносит:
— ориентиры, их номера, наименования и расстояние до них;
положение противника;
позицию отделения;
полосу огня и дополнительные секторы обстрела;
основные и запасные огневые позиции БМП(БТР), пулеметов, гранатометов и установок управляемых ракет, основные и дополнительные секторы обстрела с каждой позиции(кроме сектора обстрела РПГ) ;
Слайд 3

позицию соседей и границы их полос огня на флангах отделения;
участки сосредоточенного огня взвода и места в них, по которым вести огонь отделением;
заграждения, расположенные вблизи позиции отделения и прикрываемые огнем.
Слайд 4

ПРИ СОСТАВЛЕНИИ КАРТОЧКИ ОГНЯ КОМАНДИР ОТДЕЛЕНИЯ ВНАЧАЛЕ НАНОСИТ ТОЧКУ СВОЕГО СТОЯНИЯ.
Слайд 5
Слайд 6

ОПРЕДЕЛЯЕТ СТОРОНУ ГОРИЗОНТА(СЕВЕР ИЛИ ЮГ) И НАНОСИТ САМЫЙ ДАЛЬНИЙ ОРИЕНТИР, С ТЕМ ЧТО БЫ В ПОСЛЕДУЮЩЕМ ИСПОЛЬЗОВАТЬ ЕГО В КАЧЕСТВЕ ИСХОДНОГО ОРИЕНТИРА
Слайд 7

с
ю
Угол рощи

2200 м
Слайд 8

ОТЛОЖЕННОЕ ОТ ПЕРВОГО ОРИЕНТИРА РАССТОЯНИЕ МОЖЕТ СЛУЖИТЬ МАСШТАБОМ ПРИ НАНЕСЕНИИ ДРУГИХ ОРИЕНТИРОВ, МЕСТНЫХ ПРЕДМЕТОВ И ЦЕЛЕЙ.
Слайд 9

ЗАТЕМ КОМАНДИР ОТДЕЛЕНИЯ НАНОСИТ ОСТАЛЬНЫЕ ОРИЕНТИРЫ, ПОДПИСЫВАЕТ ИХ И ОПРЕДЕЛЯЕТ ДАЛЬНОСТЬ ДО НИХ.
Слайд 10
Слайд 11

ОРИЕНТИРЫ НОМЕРУЮТСЯ

СПРАВА НАЛЕВО И ПО РУБЕЖАМ,
ОТ СЕБЯ В СТОРОНУ ПРОТИВНИКА
Слайд 12

Ор2 . Окраина леса

350 м
Ор1 . Изгиб дороги

300 м
Ор 3. Отд. дерево

650 м
Ор 4. Труба

1000 м
Угол леса

950
Слайд 13

КОМАНДИР ОТДЕЛЕНИЯ НАНОСИТ:
— ПОЛОЖЕНИЕ
ПРОТИВНИКА
Слайд 14
Слайд 15

— ПОЗИЦИЮ
ОТДЕЛЕНИЯ
Слайд 16

3 мсо
1 мсо
2 мсо
Угол леса

950
Слайд 17

— ПОЛОСУ ОГНЯ
(СПРАВА И СЛЕВА) ОТДЕЛЕНИЯ И
ДОПОЛНИТЕЛЬНЫЙ СЕКТОР ОБСТРЕЛА
Слайд 18

Угол леса

950
Слайд 19

-ОСНОВНУЮ И ЗАПАСНУЮ ПОЗИЦИЮ ДЛЯ БМП,ОСНОВНЫЕ И ДОПОЛНИТЕЛЬНЫЕ СЕКТОРЫ ОБСТРЕЛА С КАЖДОЙ ПОЗИЦИИ
Слайд 20

ОСНОВНАЯ ОГНЕВАЯ ПОЗИЦИЯ БМП(БТР)
Слайд 21

2 мсо
Слайд 22

ЗАПАСНАЯОГНЕВАЯ ПОЗИЦИЯ БМП(БТР)
Слайд 23

ХОД СООБЩЕНИЯ
Слайд 24

СЕКТОР ОБСТРЕЛА ПУЛЕМЕТА НАНОСИТСЯ В ГРАНИЦАХ ПОЛОСЫ ОГНЯ ОТДЕЛЕНИЯ НА ДАЛЬНОСТИ ЕГО ДЕЙСТВИТЕЛЬНОГО ОГНЯ, А ДОПОЛНИТЕЛЬНЫЙ СЕКТОР МОЖЕТ ВЫХОДИТЬ И ЗА ГРАНИЦУ ПОЛОСЫ ОГНЯ ОТДЕЛЕНИЯ
Слайд 25
Слайд 26

ЗАПАСНАЯ ОГНЕВАЯ ПОЗИЦИЯ ДЛЯ ПУЛЕМЕТЧИКА
Слайд 27
Слайд 28

УКАЗЫВАЕТСЯ ОСНОВНАЯ И
ЗАПАСНАЯ ОГНЕВАЯ ПОЗИЦИЯ
ДЛЯ ГРАНАТОМЕТЧИКА,
КОТОРЫЙ ДЕЙСТВУЕТ В ПОЛОСЕ ОГНЯ ОТДЕЛЕНИЯ;
ПО КОМАНДЕ
КОМАНДИРА ОТДЕЛЕНИЯ ИЛИ
САМОСТОЯТЕЛЬНО
УНИЧТОЖАЕТ БРОНИРОВАННЫЕ
ЦЕЛИ
Слайд 29
Слайд 30

ДАЛЕЕ В КАРТОЧКЕ ОГНЯ КОМАНДИРУ ОТДЕЛЕНИЯ НЕОБХОДИМО УКАЗАТЬ:
— ПОЗИЦИЮ СОСЕДЕЙ И ГРАНИЦЫ ИХ ПОЛОС ОГНЯ
Слайд 31
Слайд 32

— УЧАСТКИ СОСРЕДОТОЧЕННОГО ОГНЯ ВЗВОДА И МЕСТА В НИХ, ПО КОТОРЫМ ВЕСТИ ОГОНЬ ОТДЕЛЕНИЕМ
Слайд 33

СО-2
МСВ
СО-1
МСВ
1
2
1
3
Слайд 34

— ЗАГРАЖДЕНИЯ, РАСПОЛОЖЕННЫЕ ВБЛИЗИ ПОЗИЦИИ ОТДЕЛЕНИЯ И ПРИКРЫВАЕМЫЕ ЕГО ОГНЕМ
Слайд 35

— ЗАГРАЖДЕНИЯ, РАСПОЛОЖЕННЫЕ ВБЛИЗИ ПОЗИЦИИ ОТДЕЛЕНИЯ И ПРИКРЫВАЕМЫЕ ЕГО ОГНЕМ
Слайд 36

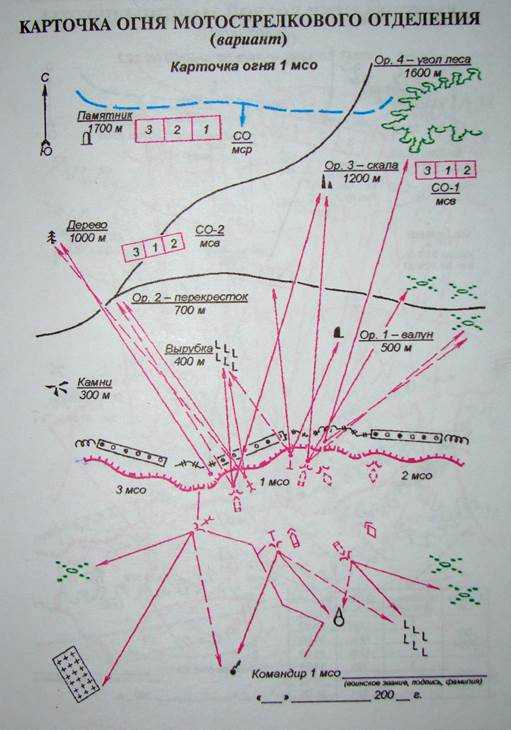

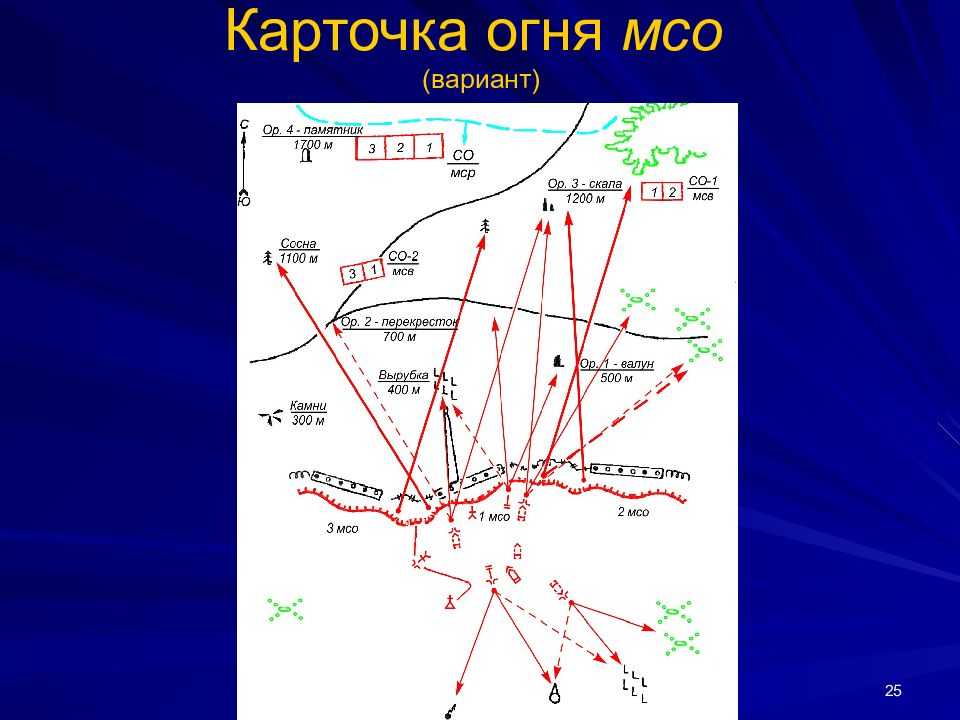

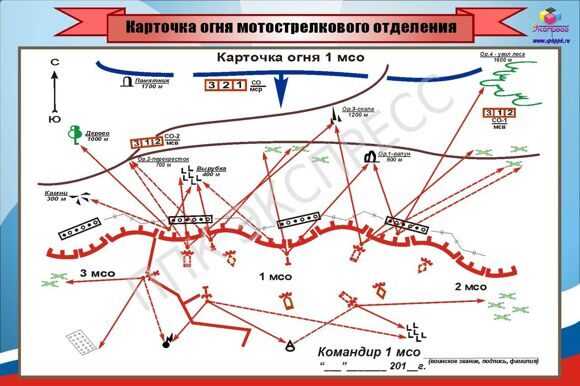

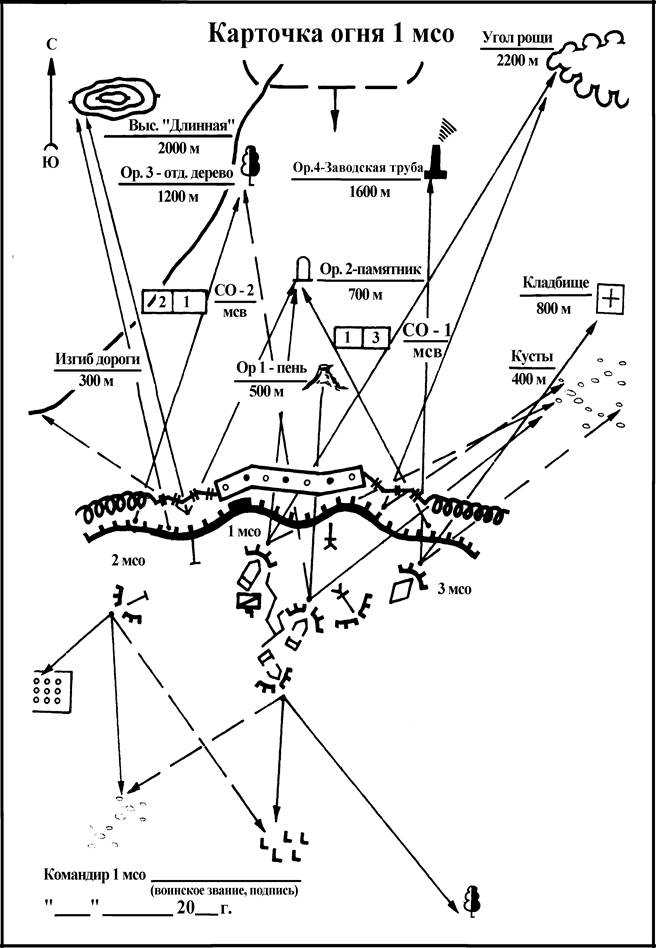

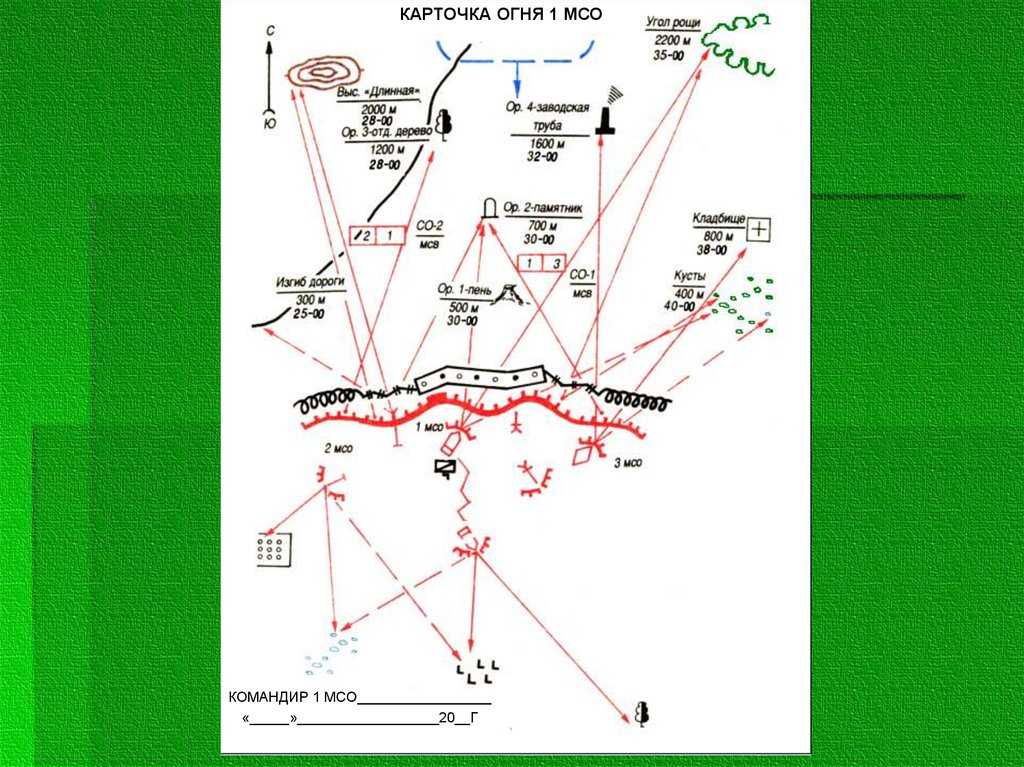

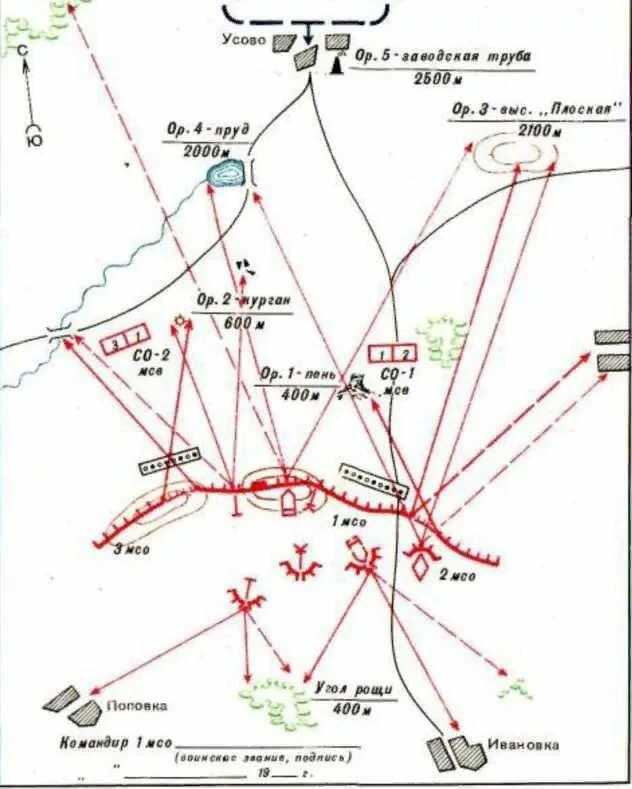

КОНЕЧНЫЙ ВАРИАНТ КАРТОЧКИ ОГНЯ 1 МСО
Слайд 37

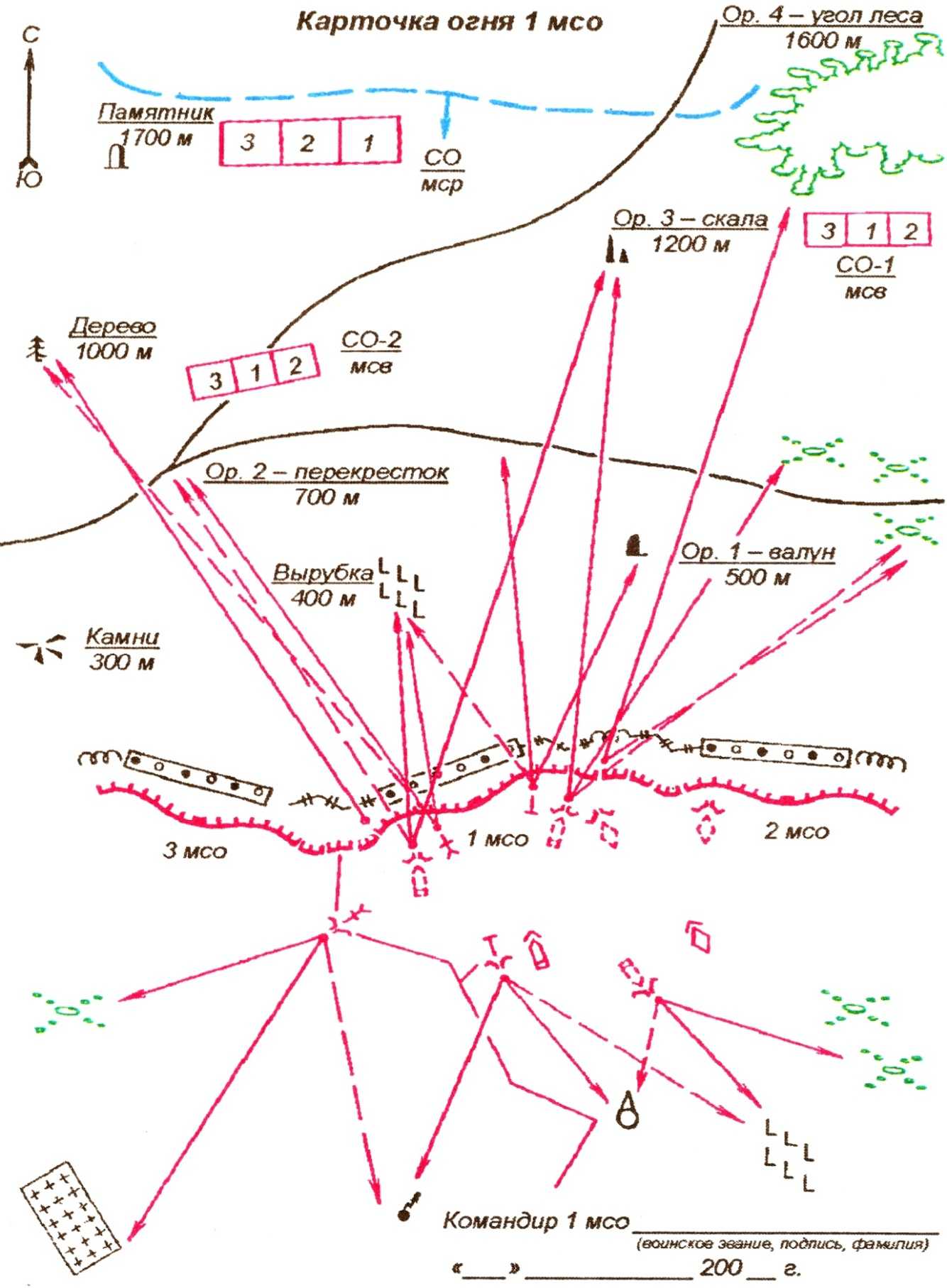

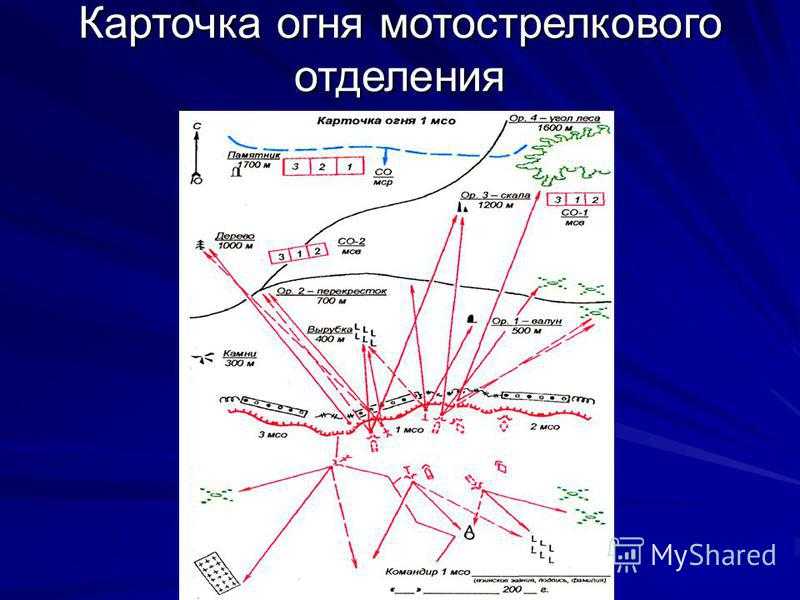

КАРТОЧКА ОГНЯ 1 МСО
КОМАНДИР 1 МСО_________________
«_____»__________________20__Г

Посмотреть все слайды

Обозначение преград

В схеме ориентиров местности карточки огня отделения используются различные символы и обозначения для преград, которые могут встречаться на территории.

Для обозначения деревьев и кустарников часто используется символ дерева: . Этот символ помогает наглядно показать, что на пути огня могут быть заросли и преграды, которые затрудняют прохождение.

Для обозначения рек и водоемов используется символ волны: . Этот символ позволяет отметить на схеме места, где огнеборцам может потребоваться преодолеть водную преграду.

Важно также обозначать горные хребты и переправы. Для этого можно использовать символы горы: ️ и мостика:

Эти символы помогут обозначить на схеме сложности местности, связанные с горными участками и местами, где отделению потребуется строить временные мосты.

Также стоит учесть преграды, связанные с дорогами и строениями. Для обозначения дорог, путей и троп используются символы дорожных знаков: ️ и . Они помогают показать, что в пути отделения могут встретиться дороги и пути, которые могут быть блокированы или требуют особого внимания при прохождении.

Обозначение преград на схеме ориентиров местности карточки огня отделения позволяет грамотно планировать маршрут и учитывать все возможные сложности и преграды, с которыми может столкнуться огнеборческий отряд.

Обратный путь

Обратный путь – это маршрут, который спасатели пройдут от последнего ориентира к начальному пункту, где будет расположена карточка огня отделения.

Обратный путь необходим для того, чтобы в случае необходимости быстро вернуться к пункту разводки и предпринять дополнительные меры по тушению пожара или эвакуации людей.

При составлении обратного пути следует учесть следующие моменты:

Выбрать наиболее оптимальный и безопасный маршрут, учитывая физическую подготовку и возможности спасателей.
Пометить обратный путь таким образом, чтобы его можно было легко узнать и следовать по нему даже при ограниченной видимости (например, использовать отдельный цвет ленты или специальные маркеры).
Проверить, чтобы на обратном пути не было опасных препятствий, которые могут затруднить или остановить движение спасателей.

Обратный путь должен быть простым, надежным и отчетливо видимым, чтобы в случае необходимости можно было быстро и безошибочно пройти по нему. Это позволит сократить время реагирования на возможную угрозу и способствовать успешному выполнению задач по тушению пожара.

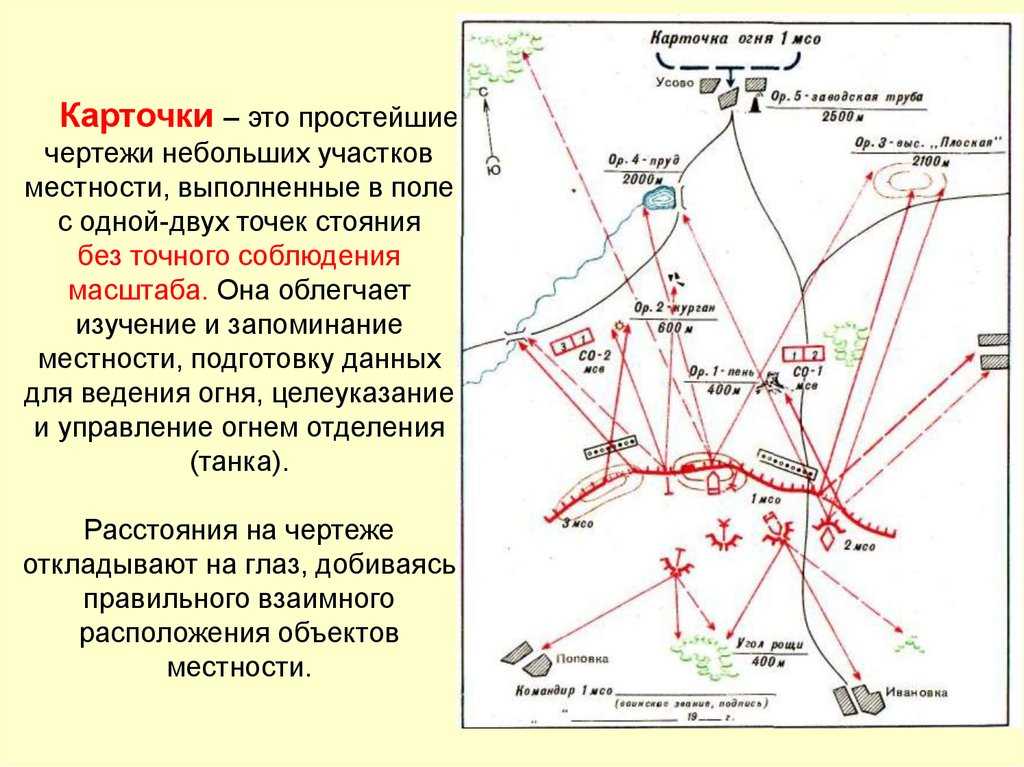

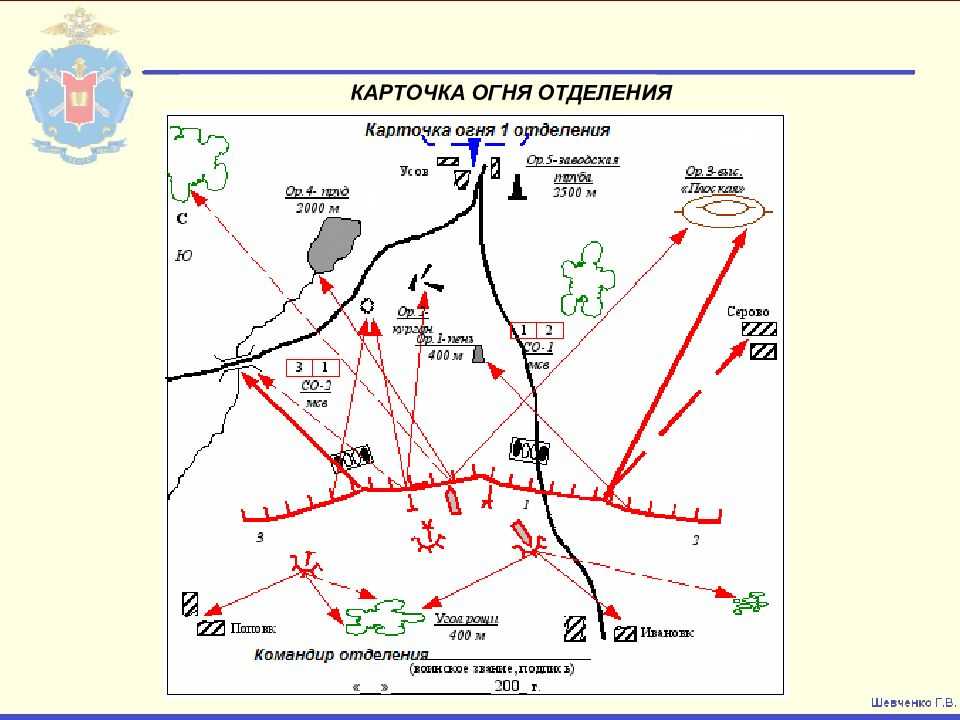

Карточка огня отделения

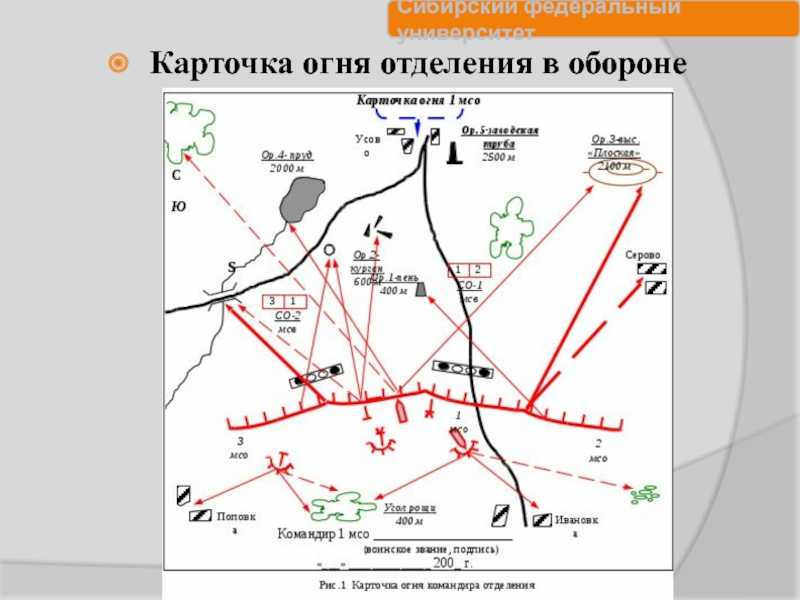

Карточка огня отделения составляется, как правило, в обороне. На ней показываются ориентиры, их номера, названия и расстояния до них; позиция отделения и полоса огня; огневые позиции боевой машины, пулемета, гранатомета и их секторы обстрела; позиции соседей и границы их полос огня перед фронтом отделения.

Местные предметы и рельеф в районе позиции отделения показывают на карточке топографическими условными знаками, а месгные предметы, служащие ориентирами и находящиеся перед передним краем обороны, зарисовывают так, как они видны на местности.

Сверху на поле карточки делается подпись “Карточка огня… отделения… взвода”, внизу “Командир отделения (звание, подпись)”, затем проставляются время и дата составления карточки.

Карточка огня используется в бою при постановке огневых задач, целеуказании и подаче команд на открытие огня (при управлении огнем).

Последовательность работы при составлении карточки огня такая. Встав лицом к противнику и держа перед собой полевую книжку (или лист бумаги) верхним обрезом параллельно переднему краю обороны, ориентируются по сторонам горизонта и прочерчивают на краю листа стрелку север — юг.

Внизу листа бумаги обозначают точку своего стояния с таким расчетом, чтобы весь чертеж уместился на одной странице. Для этого следует мысленно представить размещение на бумаге сначала наиболее удаленных, а затем и ближних ориентиров.

Потом наносят на карточку способом кругового визирования выбранные ориентиры. Рядом с изображением ориентира подписываются его номер, название и расстояние до него. Первым наносят наиболее удаленный ориентир. Прочерченное направление на него в дальнейшем можно использовать для ориентирования чертежа, а отложенное расстояние до удаленного ориентира служит как бы масштабом для определения местоположения других ориентиров при нанесении их на чертеж.

Пользуясь нанесенными ориентирами как канвой, на карточке зарисовывают необходимые детали местности и наносят тактическую обстановку (позиции своего отделения и соседей, полосу огня и т. п.). После этого окончательно оформляют карточку, ставят подпись, дату и время составления.

Установление дальности

Наиболее простым способом установления приближенной дальности является оценка визуально, с помощью отметок ориентиров на карте. Для этого необходимо знать размеры объектов (дома, деревья, машины), которые можно использовать в качестве точек опоры.

Если известны размеры объектов, можно применить метод треугольников для определения дальности. Для этого необходимо измерить углы и длины сторон треугольника, составленного из точки наблюдения огня и двух наиболее удаленных ориентиров. Используя тригонометрические формулы, можно вычислить дальность до огня.

Если нет возможности измерить углы и длины сторон треугольника, можно использовать способ замера дальности с помощью счетчика шагов. Для этого необходимо знать длину своего шага и пройти определенное количество шагов в направлении огня. Затем можно оценить дальность, учитывая количество пройденных шагов и продолжительность времени.

Помимо этих методов, также можно использовать технические средства, такие как дальномеры, лазерные измерители, GPS-навигаторы и другие приборы. Однако, они могут быть недоступны или неэффективны в определенных ситуациях, поэтому следует знать и использовать различные способы установления дальности.

2.2. Определение расстояний до ориентиров, местных предметов и целей по отрезкам местности, по степени видимости и кажущейся величине

Определение на местности расстояний по отрезкам местности и кажущейся величине местного предмета (глазомерный способ определения расстояний).

Расстояние до ориентиров, местных предметов и целей проще всего определяется глазомером. При этом расстояние до них определяется по отрезкам местности, хорошо запечатлевшимся в зрительной памяти, по степени видимости и кажущейся величине целей (предметов), а также путем сочетания обоих способов.

При определении расстояний по отрезкам местности необходимо какое-либо привычное расстояние, которое прочно укрепилось в зрительной памяти, например отрезок 100, 200 или 300 м, мысленно откладывать от себя до ориентира, местного предмета или цели.

При определении расстояний по степени видимости и кажущейся величине предметов (целей) необходимо сравнить видимую величину цели с запечатлевшимися в памяти видимыми размерами данной цели на определенных удалениях.

Если цель обнаружена вблизи ориентира или местного предмета, расстояние до которого известно, то при определении расстояния до цели необходимо на глаз учитывать ее удаление от ориентира.

Ночью расстояние до освещенных целей определяется так же, как и днем.

При определении на местности расстояний по отрезкам местности и кажущейся величине местного предмета необходимо учитывать следующее:

чем ближе расстояние, тем яснее и резче нам кажется видимый предмет;
чем ближе предмет, тем он кажется больше;
более крупные предметы кажутся ближе мелких предметов, находящихся на том же расстоянии;
предмет более яркой окраски кажется ближе, чем предмет темного цвета;
ярко освещенные предметы кажутся ближе слабо освещенных, находящихся на том же расстоянии;
во время тумана, дождя, в сумерки, пасмурные дни, при насыщенности воздуха пылью наблюдаемые предметы кажутся дальше, чем в ясные и солнечные дни;
чем резче разница в окраске предмета и фона, на котором он виден, тем более уменьшенными кажутся расстояния; так, например, зимой снежное поле как бы приближает находящиеся на нем более темные предметы;
предметы на ровной местности кажутся ближе, чем на холмистой, особенно сокращенными кажутся расстояния, определяемые через обширные водные пространства;
складки местности (долины рек, впадины, овраги), невидимые или не полностью видимые наблюдателем, скрадывают расстояние;
при наблюдении лежа предметы кажутся ближе, чем при наблюдении стоя;
при наблюдении снизу вверх — от подошвы горы к вершине, предметы кажутся ближе, а при наблюдении сверху вниз — дальше.
когда солнце находится позади разведчика, расстояние скрадывается, а светит в глаза — кажется большим, чем в действительности;
чем меньше предметов на рассматриваемом участке (при наблюдении через водное пространство, ровный луг, степь, пашню), тем расстояния кажутся меньше.

Точность глазомера зависит от натренированности разведчика. Для расстояния 1000 м обычная ошибка колеблется в пределах 10-20%.

Определение на местности расстояний по степени видимости предметов.

Невооруженным глазом можно приблизительно определить расстояние до объектов (целей) по степени их видимости.

Военнослужащий с нормальной остротой зрения может увидеть и различить некоторые предметы со следующих предельных расстояний, указанных в таблице.

Определение расстояний по видимости (различимости)
некоторых объектов

Объекты и признаки	Предельная видимость (км)
Колокольни, башни, большие дома на фоне неба	15-18
Населенные пункты	10-12
Ветряные мельницы и их крылья	11
Деревни и отдельные большие дома	8
Заводские трубы	6
Отдельные небольшие дома	5
Окна в домах (без деталей)	4
Трубы на крышах	3
Самолеты на земле, танки на месте	1,2-1,5
Стволы деревьев, столбы линий связи, люди (в виде точки), повозки на дороге	1,5
Движение ног идущего человека (лошади)	0,7
Станковый пулемет, миномет, переносная ПУ, ПТУР, колья проволочных заграждений, переплеты в окнах	0,5
Движение рук, выделяется голова человека	0,4
Ручной пулемет, цвет и части одежды, овал лица	0,25-0,3
Черепица на крышах, листья деревьев, проволока на кольях	0,2
Пуговицы и пряжки, подробности вооружения солдата	0,15-0,17
Черты лица, кисти рук, детали стрелкового оружия	0,1
Глаза человека в виде точки	0,07
Белки глаз	0,02

Надо иметь в виду, что в таблице указаны предельные расстояния, с которых начинают быть видны те или иные предметы. Например, если военнослужащий увидел трубу на крыше дома, то это означает, что до дома не более 3 км, а не ровно 3 км. Пользоваться данной таблицей как справочной не рекомендуется. Каждый военнослужащий должен индивидуально для себя уточнить эти данные.

Развертывание взвода в предбоевой и боевой (отделения — в боевой) порядки и перестроение

Рис. 1. Предбоевой порядок мотострелкового взвода, наступающего в пешем порядке (вариант)

Приданные мотострелковому взводу средства усиления, не вошедшие в элементы боевого порядка, следуют за группой управления и огневой поддержки или в указанном командиром взвода месте.

Рис. 2. Развертывание танкового взвода в боевой порядок (вариант)

При развертывании в б о е в о й п о р я д о к и з п р е д б о е в о г о каждое отделение по команде своего командира развертывается в боевой порядок и продолжает движение в указанном направлении.

При развертывании в б о е в о й п о р я д о к и з к о л о н н ы , минуя предбоевой порядок, отделения бегом (направляющее отделение шагом) в установленном порядке выходят на свои места и одновременно развертываются в боевой порядок, открывают огонь из своего оружия и продолжают стремительное и безостановочное движение вперед.

Отделение, действующее в пешем порядке, развертывается в боевой порядок по команде (сигналу)

Рис. 3. Развертывание мотострелкового отделения в боевой порядок (вариант)

«Взвод, вправо (влево, кругом), в направлении такого-то предмета (на такой-то рубеж) —

П р и и з м е н е н и и н а п р а в л е н и я д в и ж е н и я в п р а в о ( в л е в о ) машина командира взвода изменяет направление движения на указанный предмет, левофланговая (правофланговая) машина с повышенной, а правофланговая (левофланговая) с пониженной скоростью, соблюдая интервалы, выдвигаются на новое направление и продолжают движение в боевой линии.

Направляющее отделение (боевая группа, направляющий) изменяет направление на указанный предмет, остальные отделения (боевая группа, солдаты) выдвигаются на новое направление и продолжают движение, выдерживая равнение по направляющему отделению (боевой группе, направляющему).

Рис. 4. Спешивание и развертывание в боевой порядок мотострелкового взвода на боевых машинах пехоты (вариант)

Рис. 5. Спешивание и развертывание в боевой порядок мотострелкового взвода на бронетранспортерах (вариант)

П р и п о в о р о т е в з в о д а к р у г о м в б о е в о м п о р я д к е все машины, а при действиях в пешем порядке — отделения одновременно поворачиваются кругом и продолжают движение в указанном направлении.

В з в о д и з б о е в о г о п о р я д к а в л и н и ю отделений перестраивается по команде (сигналу)

Отделение и з б о е в о г о п о р я д к а в к о л о н н у перестраивается по команде (сигналу)

По этой команде взвод развертывается в направлении противника обычно в следующем порядке: при нападении противника с фронта машина командира взвода остается на месте, вторая машина выдвигается вправо, а третья — влево;

при нападении противника с тыла последняя машина разворачивается на месте, вторая машина выдвигается правее ее, а машина командира взвода — левее;

при нападении противника справа (слева) взвод поворачивается в соответствующую сторону: вторая машина — на месте, фланговые машины — соответственно одна правее, другая левее второй машины.

В зависимости от обстановки личный состав мотострелкового взвода по команде может спешиваться и развертываться в боевой порядок

Минск: БГУИР (Военный факультет), 37 слайдов В инструкции описан процесс составления карточки огня командиром МСО. Приведено много иллюстраций. Есть пример.

Организация непосредственного охранения наблюдательного поста. Определение характера действий противника по различным признакам

Организация непосредственного охранения.

Непосредственное охранение — охранение, высылаемое (выставляемое) командирами подразделений независимо от охранения, организуемого старшим начальником.

Непосредственное охранение организуется с целью не допустить внезапного нападения противника и ведения им разведки. Для непосредственного охранения выделяются необходимые силы, которым командир подразделения (части) ставит задачу, указывает порядок действий и связи с ними.

Непосредственное охранение осуществляется:

на марше — походными заставами и дозорными машинами (дозорными);
в обороне — боевым охранением;
при расположении на месте — сторожевыми заставами, сторожевыми постами, дозорными машинами (дозорными) и секретами.

Кроме того, во всех видах боевой деятельности в подразделениях организуется и постоянно ведется тщательное наблюдение.

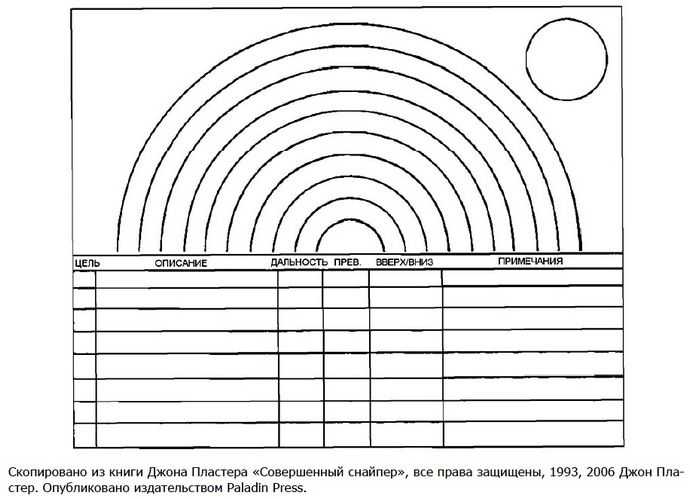

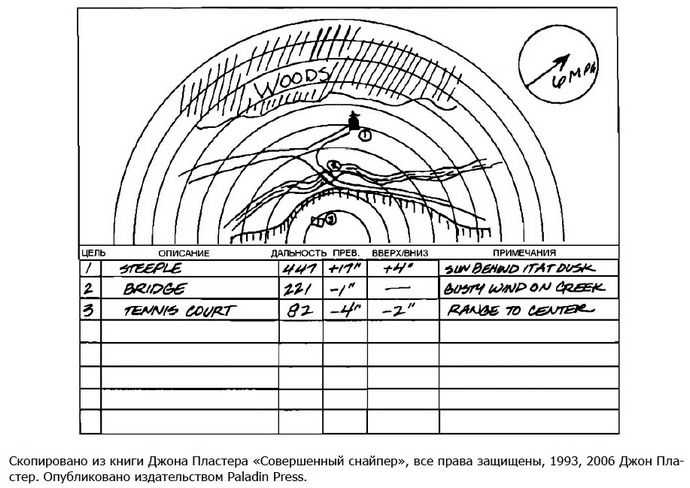

Заполнение карточки огня.

Сначала нанесите на схемуориентиры и возможные места появления цели. В нашем примере мы включили в схему опушку леса, церковь, мост, теннисный корт и неглубокую канаву около дороги. Эти места станут ориентирами. Их регистрируют и нумеруют.

Затем следует оценить расстояние до каждого из них либо при помощидальномера, либо взяв среднее арифметическое оценок дальности снайпера и наблюдателя. Затем, запишите установки контрольной средней точки попадания или значения выноса точки прицеливания для движущейся цели для каждого ориентира.

Не следует бездумно зарисовывать ориентиры на расстоянии ближайших 100 ярдов (слева). Следует точно рассчитать расстояние до объекта, прежде чем вносить его в схему.

Если в секторе есть участки с различным направлением ветра, следует отметить их справа на схеме, с указанием направления и скорости ветра. Все данные следует вносить карандашом, так как их, возможно, придется корректировать.

Готовая карточка огня должна находиться у наблюдателя, который сможет считывать с нее информацию, необходимую снайперу для ведения огня. При участии в операции более крупного подразделения следует передать экземпляр карточки огня вышестоящему командованию, для включения ее в общую схему планирования огня.

Карточку огня следует составлять, если вы находитесь в укрытии более 5 минут, и за это время целей обнаружено не было. Она является обязательным элементом подробного наблюдения заместностью. В промежутках между наблюдением за местностью, снайпер и наблюдатель должны изучить и запомнить карточку огня.

3.5. Выполнение норматива по разведывательной подготовке № 1. Составление схемы местности с определением расстояний до ориентиров

Условия, порядок выполнения и методические указания по отработке норматива № 1

Наименование норматива	Составление схемы местности с определением расстояний до ориентиров
Условия выполнения норматива	Личный состав находится на наблюдательном посту. Задача поставлена на составление схемы местности и определение расстояний до шести назначенных ориентиров, расположенных на удалении от 500 до 2000 м.
Порядок выполнения норматива	Руководитель занятия подает команду: «К составлению схемы — ПРИСТУПИТЬ. Военнослужащий, получив команду, скрытно с использованием бинокля (прибора наблюдения и прицеливания) приступает к определению расстояний на местности до указанных ориентиров и наносит эти ориентиры на схему местности. Время отсчитывается от команды «К составлению схемы — ПРИСТУПИТЬ» до доклада «Схема составлена».
Методические указания по отработке норматива	Наблюдатель сначала наносит на схему местности свое местоположение (место наблюдательного поста), полосу (сектор) наблюдения и ориентиры. Делит полосу (сектор) наблюдения по глубине на зоны: ближнюю, среднюю и дальнюю, включающую участок местности в пределах видимости. После этого нанести на схему поля невидимости (участки местности, которые закрыты от наблюдателя какими-либо местными предметами или формами рельефа). Определяет расстояния до ориентиров, наносит полученные данные на схему и подписывает составленную схему.

Порядок выполнения норматива № 1

Действия
руководителя

Действия
обучаемого

Порядок
выполнения приема

1. Подает команду «К составлению схемы — ПРИСТУПИТЬ».

Включает секундомер. Контролирует порядок выполнения норматива. Фиксирует ошибки снижающие оценку.

Составляет схему, определяет расстояния до ориентиров и наносит их на схему.

По исполнительной команде наблюдатель наносит на схему местности свое местоположение (место наблюдательного поста), полосу (сектор) наблюдения и ориентиры.

Для удобства наблюдения и последовательного осмотра местности полоса (сектор) наблюдения делится по глубине на зоны: ближнюю, включающую участок, детально просматриваемый невооруженным глазом (примерно до 400 м); среднюю, в пределах от 400 до 800 м; дальнюю, включающую весь остальной участок местности в пределах видимости.

После этого наносит на схему поля невидимости, т. е. те участки местности, которые закрыты от наблюдателя какими-либо местными предметами или формами рельефа:

просматривая полосу (сектор) наблюдения справа налево, находит местные предметы и детали рельефа, ограничивающие обзор участка в глубину;
определяют, на какую дальность каждый из этих предметов ограничивает видимость;
определив на местности ближние и дальние границы непросматриваемых участков, наносит их на схему и отмечает условным знаком поля невидимости (штриховкой).

Определяет расстояния до ориентиров с помощью бинокля (прибора наблюдения и прицеливания) по линейным или угловым размерам предмета, наносит полученные данные на схему и подписывает составленную схему.

После составления схемы докладывает: «Схема составлена».

2. После доклада о составлении схемы останавливает секундомер и фиксирует время выполнения норматива.

Временные показатели и оценка за выполнение норматива № 1

Категория обучаемых	Оценка по времени (минут)
	«хорошо»	«удовлетворительно»	«отлично»
Солдаты	9	10	11
Сержанты	8	9	10

Ошибки, снижающие оценку за выполнение норматива № 1

На один балл	До «хор.», «уд.», «неуд.»
Нарушена последовательность выполнения норматива. За каждую ошибку, приводящую к нарушению условий выполнения норматива, требований уставов, руководств, наставлений, инструкций, технологических карт.	Ошибка в определении расстояний до ориентиров с использованием бинокля, приборов наблюдения и прицеливания боевых машин должна быть не более: 5% — на «отлично», 7% — на «хорошо», 10% — на «удовлетворительно».

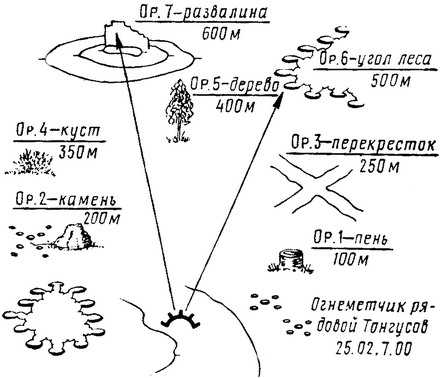

Схема наблюдения

Для того чтобы организовать тщательное наблюдение и получить более полные и точные данные о противнике и местности, наблюдатель ведет схему наблюдения.

На наблюдательных постах результаты наблюдения чаще всего отражают на схеме местности, которая готовится заранее по карте . В отдельных случаях схема местности составляется приемами глазомерной съемки .

Прибыв на наблюдательный пост, наблюдатель наносит на схему местности свое местоположение (место наблюдательного поста), полосу (сектор) наблюдения и ориентиры.

Для удобства наблюдения и последовательного осмотра местности полоса (сектор) наблюдения делится по глубине на зоны: ближнюю, включающую участок, детально просматриваемый невооруженным глазом (примерно до 400 м); среднюю, в пределах 400— 800 м; дальнюю, включающую весь остальной участок местности в пределах видимости.

После этого рекомендуется нанести на схему поля невидимости, т. е. те участки местности, которые закрыты от наблюдателя какими-либо местными предметами или формами рельефа. Делается это в таком порядке:

просматривая полосу (сектор) справа налево по наблюдения, находят местные предметы и детали рельефа, ограничивающие обзор участка в глубину;

определяют, на какую дальность каждый из этих предметов ограничивает видимость;
определив на местности ближние и дальние границы непросматриваемых участков, наносят их на схему и отмечают условным знаком поля невидимости (штриховкой).

Подготовленная таким образом схема значительно облегчает работу наблюдателя. Например, в направлении высоты “Длинная” наблюдатель услышал короткий и глухой звук выстрела, а затем в воздухе были видны кольца белого дыма. Эти признаки характерны для миномета. Самого же миномета наблюдатель не видит. Значит, миномет находится в поле невидимости за высотой, и наблюдатель ставит в этом месте на схеме соответствующий условный знак.

В случае необходимости сведения, полученные наблюдением, передаются по телефону или другим средствам связи. При этом местоположение обнаруженных объектов указывается относительно обозначенных на схеме ориентиров.

Приемы нанесения на карту ориентиров, целей и других объектов

Вследствие изменений, происходящих на местности со времени изготовления карты, иногда ее содержание может не соответствовать местности. Кроме того, на любом участке местности находится определенное количество предметов временного характера, которые не изображаются на карте, но могут быть использованы в качестве ориентиров, укрытий и т. п. При выполнении боевых задач могут потребоваться также более детальные сведения о местности и характеристики отдельных местных предметов, которые добываются разведкой.

Все это вызывает необходимость дополнительного обследования местности, проведения разведки отдельных ее объектов и нанесения полученных данных на карту. Приемы нанесения на карту отсутствующих на ней объектов местности применимы также и для нанесения на карту ориентиров, целей и боевых порядков.

Простейшие способы нанесения объектов на карту заключаются в измерении на местности углов и расстояний, в построении направлений. В качестве исходной основы для нанесения объектов на карту используют точки условных знаков, определяющих точное положение местного предмета на карте (перекресток дорог, мост, отдельно стоящее дерево, курган и т. п.). Нанесение объектов следует начинать с определения на карте точки своего стояния и сличения карты с местностью.

Отчетные схемы (карточки)

Отчетные схемы (карточки) являются отчетными документами о выполнении боевого задания. Такие графические документы обычно составляются при разведке местных предметов (моста, брода, болота, реки и т. п.) и при разведке противника наблюдением.

На отчетных схемах (карточках) разведки местных предметов показывают местоположение разведанного объекта и указывают его подробную характеристику, а также положение окружающих местных предметов, которые могут служить ориентирами при подходе к этому объекту и отыскании его. На всех отчетных графических документах письменно даются цифровая характеристика объекта и описание подходов к нему.

На рисунке приведен возможный вариант отчетной карточки разведки брода.

Если на схему (карточку) требуется нанести большой участок местности, например при составлении отчетной схемы—донесения о разведанном (выявленном, установленном) районе радиоактивного заражения местности, то в этом случае местные предметы и границы зараженного участка наносят на схему приемами глазомерной съемки путем обхода участка по ходовым линиям.

На такой схеме показывают границы зараженного участка и степень (уровень) радиации, направление ветра, возможные пути обхода зараженного участка, время обнаружения и места расстановки предупредительных знаков. Топографические элементы местности на отчетной схеме показываются более подробно, чтобы облегчить ориентирование подразделений при прохождении участков заражения и привязку схемы к карте.

Определение характера действий противника по различным признакам.

Успех разведки во многом зависит от знания признаков, при обнаружении которых можно судить о наличии и характере действий противника. Такие признаки называются разведывательными. Их принято делить на опознавательные и тактические.

По опознавательным (визуальным) разведывательным признакам можно обнаружить, опознать, определить принадлежность, тип, назначение объектов (целей) и различить их между собой.

Такими признаками являются:

внешний вид, конструктивные особенности, цвет, форма объектов (целей);
деятельность противника (движение, звуки, вспышки выстрелов, дым, пыль и т. п.);
следы деятельности (колеи, вытоптанные места, оставленные предметы, следы костров и походных кухонь и др.);
различные указатели, надписи и опознавательные знаки на технике;
форма одежды, экипировка, вооружение личного состава.

Личный состав разведывательных органов должен хорошо знать и уметь различать именно опознавательные (визуальные) признаки.

Тактическими разведывательными признаками характеризуются боевой состав, организация, тактика действий и намерения противника. Эти признаки определяются по положению объектов (целей) в боевом порядке, их количеству и расположению на местности, характеру деятельности и др. Они используются главным образом командирами, штабами и органами разведки при анализе разведывательных сведений.

Из всех разведывательных признаков ни один взятый в отдельности не следует рассматривать как бесспорное доказательство наличия в данном месте того или иного объекта (цели). Следует иметь в виду, что противник будет стремиться маскировкой, дезинформацией, обманными действиями скрыть действительное положение своих объектов (целей), свои деятельность и намерения. Только наличие нескольких признаков дает возможность сделать правильный вывод о противнике.
