Забор воды с помощью гидроэлеваторных систем. работа с гидроэлеватором г 600

Какое должно быть давление в насосе

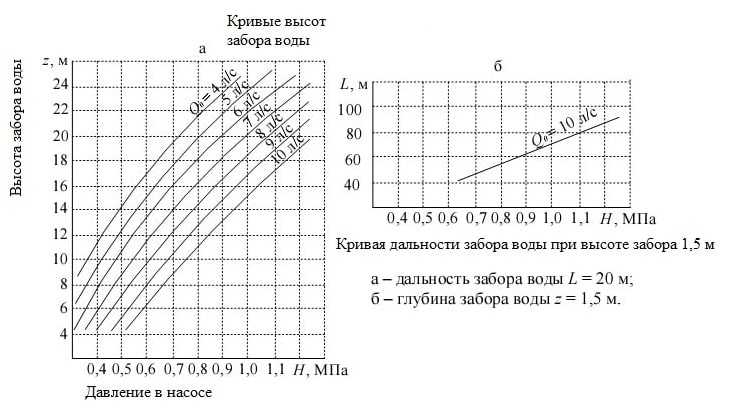

Давление, необходимое для работы гидроэлеватора, зависит от нескольких факторов:

1. Расход жидкости (производительность устройства).
2. Длина напорной линии. Подразумевает расстояние от источника до выходного отверстия рукава.
3. Высота забора воды – расстояние вниз по вертикали от уровня насоса.

В среднем рабочее давление аппарата находится в пределах 0,4–1,1 МПа. При увеличении высоты забора на 1 метр давление повышается примерно на 0,05 МПа.

При увеличении длины рукавов давление растет не так стремительно – всего лишь на 0,2 МПа на каждые дополнительные 20 метров шланга. Это происходит из-за потери давления при линиях длиннее 20 метров.

Чем выше производительность аппарата, тем резче падает давление при присоединении дополнительных шлангов. Так, при расходе в 10 л/с давление падает на 0,07 МПа при каждых дополнительных 20 м рукава; при производительности 8 л/с – 0,05 МПа; при 6 л/с – 0,035 МПа; при 4 л/с – 0, 02 МПа.

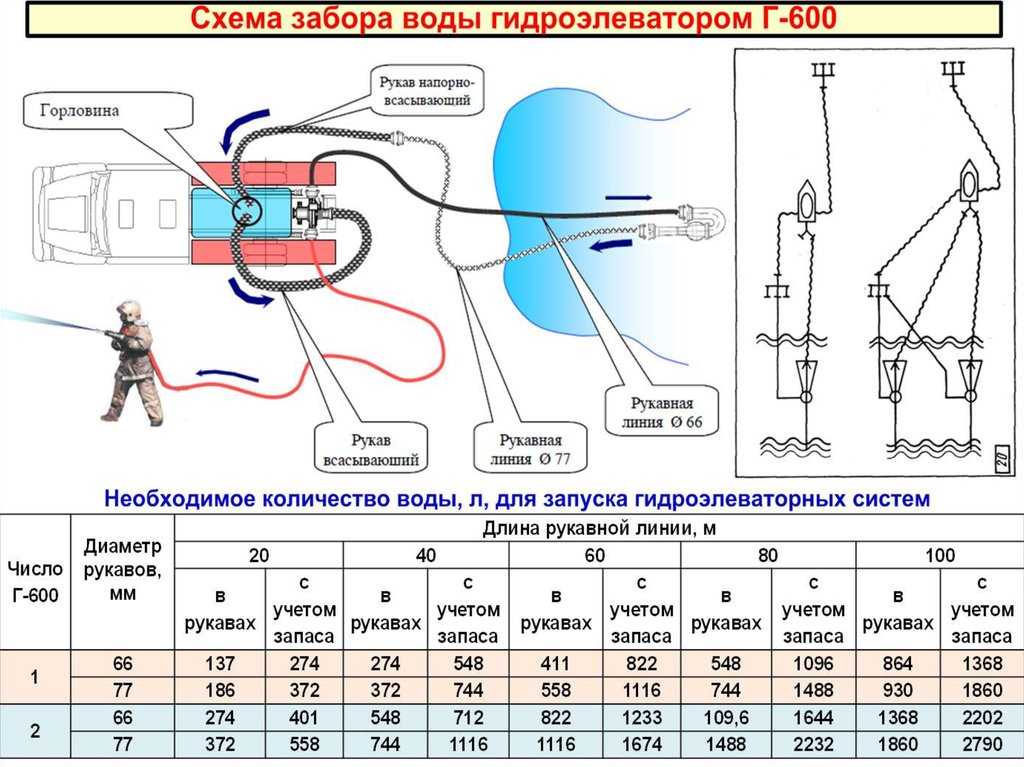

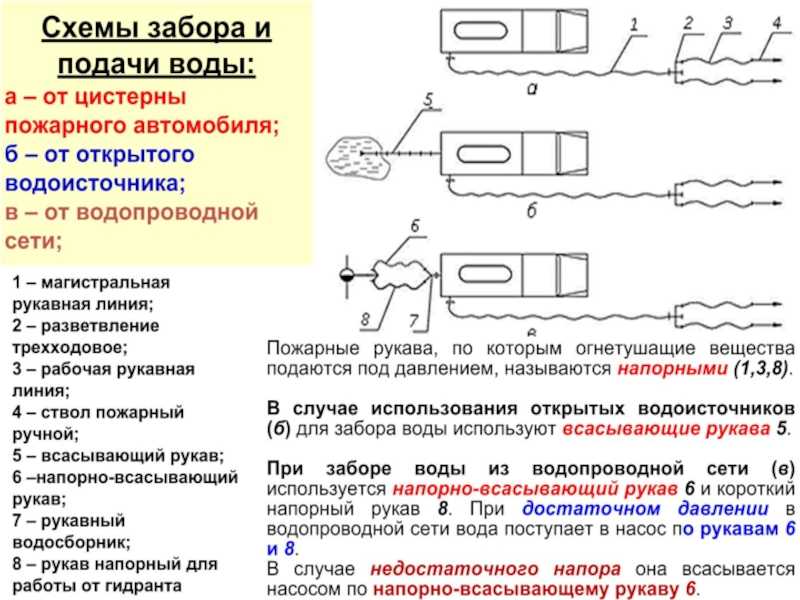

Схема работы и забора воды

Для работы гидроэлеватора Г-600А необходимо осуществлять забор воды из различных источников. Существуют разновидности этого оборудования, предназначенные для забора воды из водоемов, пожарных гидрантов и других источников.

Забор воды происходит с помощью насосов, которые могут иметь различные характеристики и мощность. Насос является неотъемлемой частью гидроэлеватора и обеспечивает подачу необходимого давления для работы оборудования. При помощи насоса вода подается в гидроцилиндры, а затем с помощью сжимаемого воздуха происходит поддержание давления в системе.

Схема работы гидроэлеватора Г-600А также предусматривает возможность использования воды для пожарных нужд. При возникновении пожара необходимо подать команду насосу, и он начнет подавать воду в систему пожарных шлангов. Таким образом, гидроэлеватор Г-600А обладает функциональностью пожарного насоса.

Применение гидроэлеватора Г-600А в различных сферах деятельности позволяет эффективно использовать воду и обеспечивать необходимое давление для различных задач. Благодаря своей универсальности и надежности, гидроэлеватор Г-600А является важным оборудованием для многих предприятий и организаций.

Применение пожарных стволов

Пожарные стволы позволяют формировать струи воды или другого огнетушащего вещества и направлять их при тушении возгораний. Стволы часто включаются в комплектацию специальных пожарных автомобилей, внутренних пожарных кранов, мотопомп и других разновидностей оборудования и средств противопожарной защиты.

Конструкция ствола пожарного включает металлический наконечник для закрепления на конце рукавной пожарной линии. Напорные соединительные головки (гайки) применяются для организации быстрого соединения между собой пожарного оборудования, кранов и рукавов различных диаметров.

Пожарные стволы подразделяются на лафетные и ручные. Лафетные пожарные стволы используются стационарно или устанавливаются на пожарных автомобилях.

Порядок действий

• Соединить рукава, гидроэлеватор и ствол.
• Проверить правильность соединений, устранить все резкие перегибы на рукавах.
• Проверить закрытие сливного краника насоса и выкидного штуцера к стволу.
• Открыть полностью выкидной штуцер в напорную линию гидроэлеватора.
• Открыть вакуум-клапан.
• Включить на малых оборотах насос.
• Открыть полностью вентиль из цистерны.
• Прибавить газ до 2000-2500 об/мин. Когда вода по обратной линии вернется в насос, мановакуумметр на всасывающем патрубке покажет устойчивое давление, а насос примет нагрузку и даст на выходе 5-6 атм.
• Закрыть вакуум клапан.
• Закрыть вентиль из цистерны.
• Увеличить давление до 9-10 атм.
• Плавно открывая выкидной штуцер к стволу, следить за давлением в обратной линии. Если оно снизится до 0,5 атм, дальнейшее открывание воды к стволу прекратить.
• Отрегулировать рабочее давление насоса до 8 атм.

Схема при заборе воды “насос-гидроэлеватор-насос”

Наиболее характерные ошибки, допускаемые водителями при работе с гидроэлеватором:

1. Перекручивание рукавов при соединении.
2. Выключение сцепления при перебоях в гидроэлеваторном кольце во время запуска.
3. Резкое открывание выкидного штуцера к стволу, а так же открывание его при падении подпора в обратной линии 0,5 атм.
4. Подача воды в линию при незакрытом вентиле из цистерны.
5. Неполное открывание вентиля из цистерны и в напорную линию гидроэлеватора.

Похожие:

Пояснительная записка Цель и задачи занятий Теоретический материал для проведения занятий классификация автомобилей

Конспект лекций по дисциплине «Автомобильные эксплуатационные материалы»Цель и содержание дисциплины, последовательность изло­жения тем, связь с дисциплинами по специальности. Значение дисциплины как одной…

Наименование технической характеристики (параметры)

конспект для проведения занятия по тп с л/с дизелистов. Тема

Программа учебной дисциплины «Основы технической механики и слесарных работ» 2011г

конспект проведения беседы по безопасности дорожного движения с родителями

Методические рекомендации методы и формы проведения практических занятий в автогородках с учащимися 5 9 классов по основам безопасного поведения на дороге москва

Правила проведения независимой технической экспертизы транспортного средства I. Общие положения

Правила проведения независимой технической экспертизы транспортного средства I. Общие положения

Рабочая программа по дисциплине сд. Ф. 5 Электрооборудование судов (шифр и наименование дисциплины)

Авто-дневник

Работа от гидранта. Работа с гидроэлеватором. Схемы забора воды.

Необходимые действия при работе от гидранта

• Установить колонку на гидрант

Присоединить 2 напорно-всасывающих рукава от колонки к всасывающему штуцеру насоса через водосборник. Закрыть сливной краник и все вентили у насоса. Открыть полностью клапан гидранта. Открыть шиберы у пожарной колонки. Выпустить воздух из насоса через вакуум-клапан. Включить насос. Открыть выкидной штуцер. Установить необходимое давление. При необходимости открыть вентили теплообменника.

Наиболее характерные ошибки допускаемые водителями при работе

1. Неполное открывалке клапана гидранта и шиберов колонки.
2. Вращение центральным ключом при открытых шиберах колонки.
3. Выключение сцепления при больших оборотах двигателя.
4. Резкое включение сцепления.

Дополнения и пояснения

При работе с гидрантом необходимо прежде всего уяснить конструкцию гидранта московского образца и назначение разгрузочного клапана. Необходимо различать гидрант московского образца и новые гидранты ГОСТ 8220—85, т. к. для полного открытия клапана у первого требуется сделать 11—12 полных оборотов, а у второго 12—15 оборотов центральным ключом колонки (т. о. не менее 24 полуоборотов).

Полное открывание клапана должно контролироваться по прекращению выхода воды из сливного отверстия гидранта.

Работа с гидроэлеватором

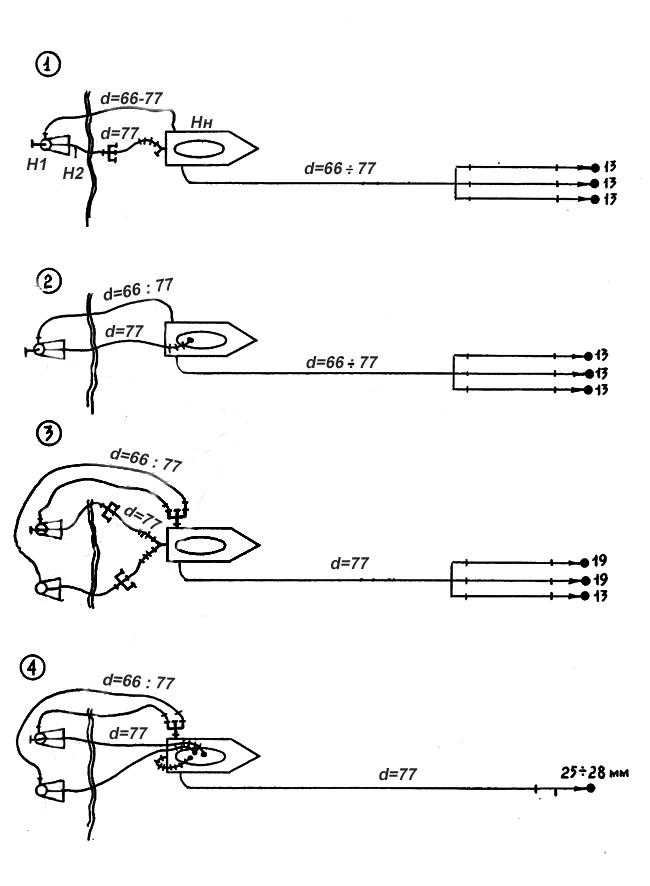

Гидроэлеваторное кольцо может быть составлено по следующим основным схемам: (для перехода нажмите на каждую схему)

1. Насос — гидроэлеватор — насос.
2. Насос — гидроэлеватор — разветвление — насос.
3. Насос — гидроэлеватор — цистерна — насос (ленинградский способ).

Кроме этого гидроэлеватор может использоваться для уборки воды из помещении с установкой автомобиля (мотопомпы) на водоисточник.

Работа гидроэлеваторгого кольца с использование рукавов 66 мм

Для работы гидроэлеватора Г-600 должны применяться прорезиненные рукава диаметром 77 мм. При прокладке линии из рукавов 66 мм производительность гидроэлеватора резко падает, т. к. эти рукава обладают значительно большим сопротивлением. Так при спрыске 19 мм гидроэлеватор может обеспечить подачу воды с расстояния только до 40 м без подъема. Полноценную замену могут дать 2 параллельные обратные линии из рукавов 66 мм (см. рис. 1). Для этой цели на гидроэлеватор присоединяют тройник от старого лафетного ствола ПЛС-75 или изготавливают его специально и держат навернутым на диффузоре вместо муфтовой головки. Запуск системы не отличается от описанных способов ничем.

Забор воды гидроэлеватором с установкой автомобиля на водоисточник

При наличии водоисточника (гидранта или водоема) его надо использовать при уборке (откачке) воды из помещения. Для этого вода из водоисточника подается насосом в напорную линию гидроэлеватора, а от гидроэлеватора идет в канализацию (см. рис. 2). Такая схема надежнее в работе, чем замкнутое гидроэлеваторное кольцо и не требует специальных навыков.

Давление на насосе можно держать от 6 до 9 атм. В отдельных случаях, при напоре в гидранте 3—4 атм, уборку воды можно проводить без установки автомобиля, присоединив напорную линию гидроэлеватора непосредственно к колонке.

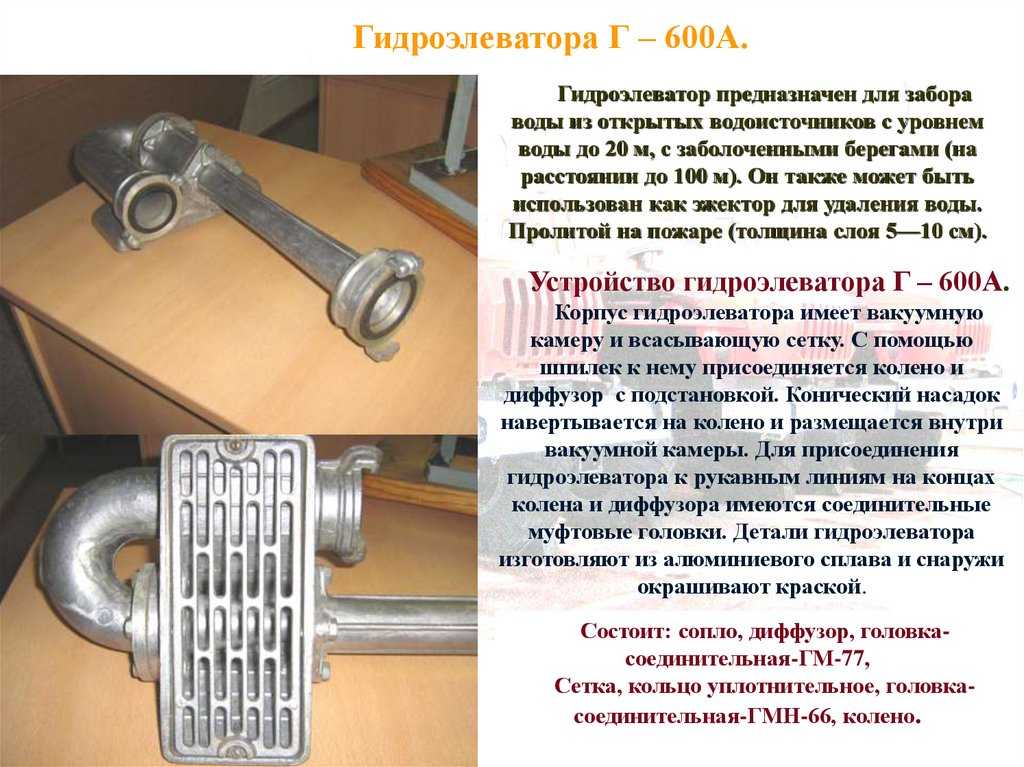

Конструкция

• корпуса с зафиксированным коленом и диффузорным элементом с резервуаром смесителя;
• насадки в форме конуса, которая проводит поток воды;
• всепоглощающей решетки;
• интегрированная головка на входящем и выходящем патрубках.

Конструкция оборудования

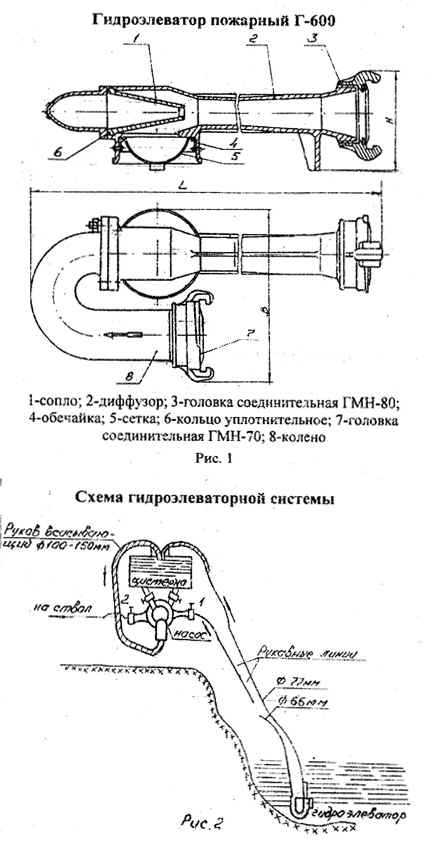

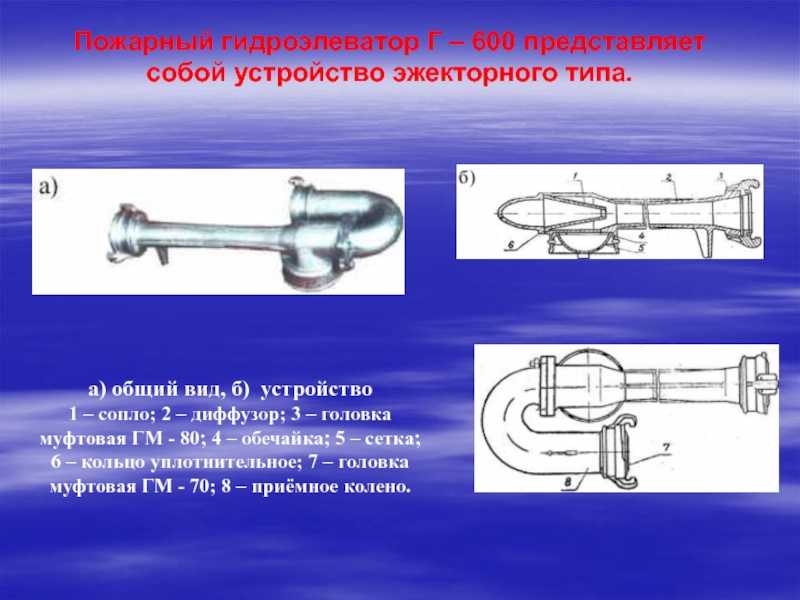

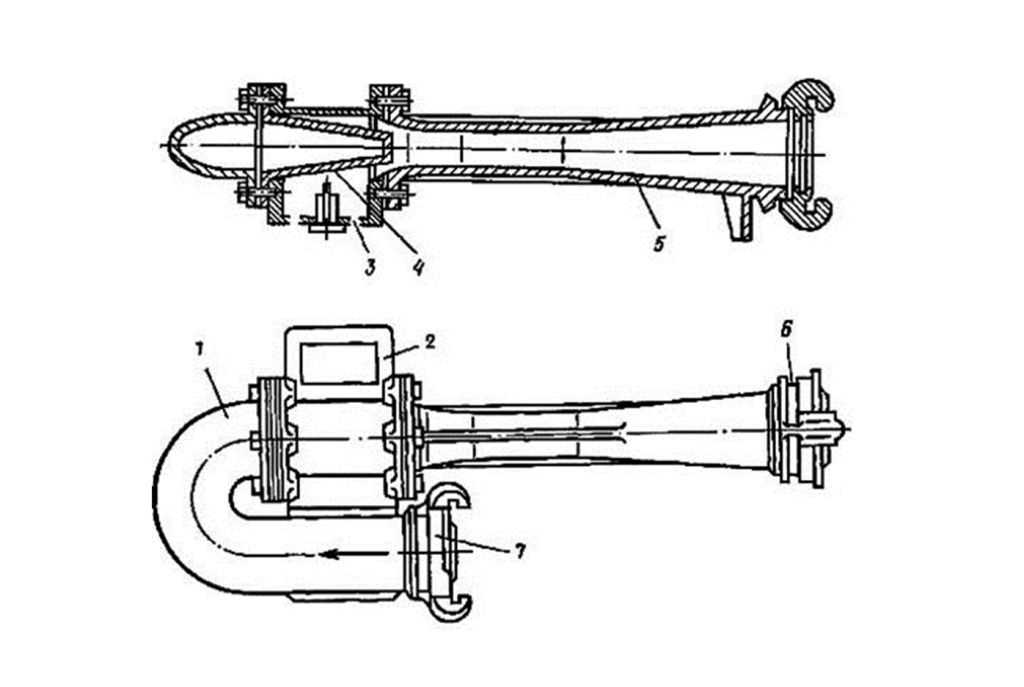

1 – колено; 2 – сетка всасывающая; 3 – обечайка; 4 – сопло; 5 – диффузор; 6 – головка соединительная ГМН-80; 7 – головка соединительная ГМН-70

Коэффициент полезного действия стандартного гидроэлеватора Г-600 не превышает 30%, однако и этого хватает, чтобы справляться со множеством поставленных задач, которые данный агрегат решает максимально оперативно.

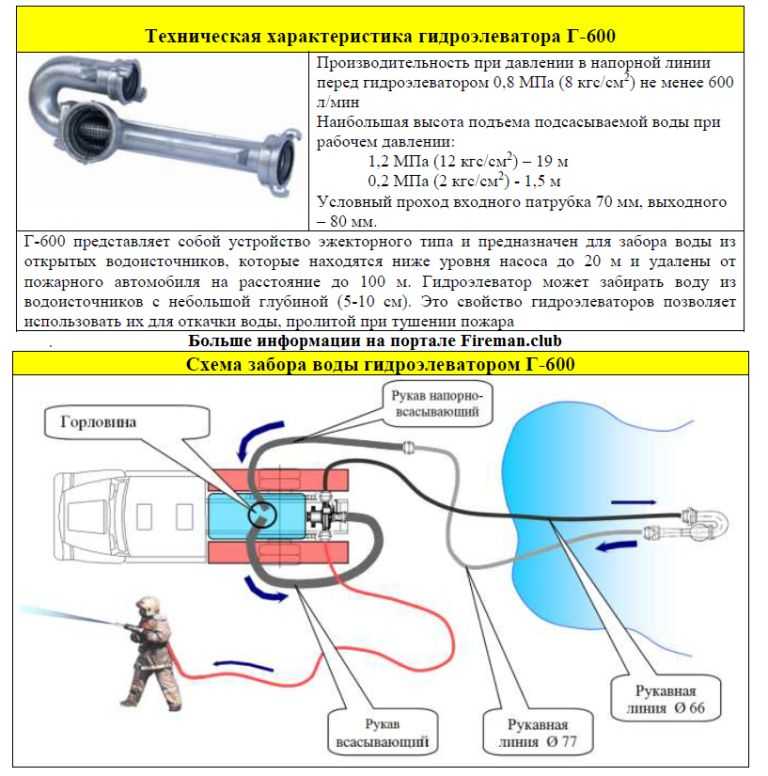

Забор воды из водоема с помощью гидроэлеватора.

Забор воды с помощью гидроэлеватора организуется из открытых водоис­точников в следующих случаях: когда уровень воды в водоеме ниже оси насоса по вертикали до 20 м; когда водоем удален от пожарного автомобиля по горизонтали на расстояние до 100 м; когда толщина слоя воды в водоеме 5-10 см.

Забор воды автоцистерной от открытых водоисточников осуществляется при помощи одного или нескольких гидроэлеваторов по различным принципам.

При заборе воды по принципу «насос — гидроэлеватор — цистерна» емкость цистерны используют как промежуточную. Эта схема применяется при подаче на тушение одного ручного ствола с диаметром насадка 19 или 13 мм.

По команде: «Автоцистерну на водоем с помощью гидроэлеватора — ставь!» пожарный № 2 прокладывает рукавную линию диаметром 66 (77) мм от напорного патрубка насоса к водоему, переносит к водоему гидроэлеватор.

Пожарный № 4 прокладывает ру­кавную линию диаметром 77 мм от автомобиля к гидроэлеватору, присоединяет к гидро­элеватору рукавные соединительные головки, опускает его в водоем, обеспечива­ет работу гидроэлеватора.

Водитель присоединяет рукавную линию к напорному патрубку насоса, работает на насосе. Пожарный № 2 опускает конец рукавной линии, идущей от гидроэлеватора, в цистерну через люк.

В случаях, когда на тушение необходимо подать два ствола (расход до 10 л/с), а диаметр трубопровода из цистерны в насос недостаточен для поддержания уровня воды в емкости и стабильной работы насоса, необходимо всасывающий рукав от насоса опустить в емкость цистерны через люк (принцип «насос — гидро­элеватор — цистерна — насос»).

По команде: «Автоцистерну на водоем с помо­щью гидроэлеватора и всасывающего рукава — ставь!» пожарный № 2 про­кладывает рукавную линию диаметром 66 (77) мм от автомобиля к водоему, присоединяет ее к напорному патрубку насоса, переносит к водоему гидроэлеватор.

Пожарный № 3 прокладывает рукавную линию диаметром 77 мм от автомобиля к гидроэлеватору, один конец линии опускает в горловину цистерны, присоединяет к гидроэлевато­ру рукавные соединительные головки, опускает его в водоем, обеспечивает рабо­ту гидроэлеватора.

Пожарный № 4 и водитель снимают с автоцистерны всасы­вающий рукав (рукава), один его конец присоединяют к всасывающему патрубку насоса, другой опускают в горловину цистерны, водитель работает на насосе.

Работа с гидроэлеватором по принципу «насос — гидроэлеватор — насос». По команде: «Автоцистерну на водоем с помощью гидроэлеватора и водосбор­ника — ставь!» пожарный № 3 прокладывает рукавную линию диаметром 66 (77) мм от напорного патрубка насоса к водоему, переносит к водоему гидроэлеватор.

По­жарный № 4 прокладывает рукавную линию диаметром 77 мм от автомобиля к гидроэле­ватору, присоединяет к гидроэлеватору рукавные соединительные головки, опус­кает его в водоем, обеспечивает работу гидроэлеватора.

Водитель присоединяет рукавную линию к напорному патрубку насоса, снимает заглушку с всасывающе­го патрубка, навинчивает рукавный водосборник, присоединяет к нему рукавную линию от гидроэлеватора, работает на насосе.

При подаче воды на тушение пожара в количестве 10. 20 л/с забор воды осуществляется с помощью двух гидроэлеваторов (личный состав привлекается с другой АЦ или АНР). При этом пожарный № 1 прокладывает рукавную линию от всасывающего патрубка насоса к первому гидроэлеватору, переносит и устанав­ливает гидроэлеватор. Пожарный № 2 прокладывает рукавную линию от всасы­вающего патрубка насоса ко второму гидроэлеватору, переносит и устанавливает гидроэлеватор.

Пожарные № 3, 4 прокладывают рукавную линию от напорного патрубка насоса до разветвления.

Пожарный № 3 переносит и устанавливает раз­ветвление, прокладывает рукавную линию от разветвления к первому гидроэлева­тору, соединяет линию с разветвлением и гидроэлеватором, опускает гидроэлева­тор в водоисточник, работает на разветвлении. Пожарный № 4 прокладывает ли­нию от разветвления до второго гидроэлеватора, соединяет ее с разветвлением и гидроэлеватором, опускает гидроэлеватор в водоисточник, работает на гидроэле­ваторах.

Водитель присоединяет рукавную линию от разветвления к напорному патрубку насоса, навинчивает на всасывающий патрубок насоса водосборник, присоединяет к нему рукавные линии от гидроэлеваторов, работает на насосе.

Оценка: 2.3/5 (19 голосов )

Источник

Ассортимент

Переносные генераторы ГПС-100П, ГПС-200П, ГПС-600П

Технические характеристики

Наименование показателя	ГПС-100	ГПС-100П	ГПС-200	ГПС-200П	ГПС-600	ГПС-600П	ГПСС-2000
Производительность, л/с	100	200	600	2000
Расход пенообразователя, л/с	1,0-1,5	1,6-2,0	4,8-6,0	16,0-20,0
Давление перед распылителем, Мпа	0,4-0,6
Кратность пены	100±30
Дальность подачи пены, м	4,5	10	12
Условный проход соединительной головки, мм	50	65	80
Масса, кг	1,9	2,5	2,4	3,7	4,5	6,0	28

Стационарные генераторы пены ГПСС-600, ГПСС-600А, ГПСС-2000, ГПСС-2000А

Одним из основных видов оборудования для обеспечения пожарной безопасности резервуаров для хранения нефти и продуктов ее переработки, являются стационарные генераторы пены средней кратности. Основная функция ГПСС — тушение возгораний горючих жидкостей внутри резервуаров , при помощи генерирования воздушно-механической пены. Образуемая пена покрывает поверхность жидкости в резервуаре, предотвращая распространение возгорания и взрыв, препятствует доступу воздуха к очагу возгорания.

1 — корпус, 2 — распылитель, 3 — кассета, 4 — сетка, 5 — крышки, 6,7 — фланцы, 8 — заслонка, 9 — вилка, 10 — канат; 11 — ручка, 12 — тяга.

Входное отверстие генератора расположено на фланце, к которому присоединяется растворопровод стационарной системы пожаротушения (Ду фланца — 65). Установка и крепление генератора на резервуаре осуществляется с помощью монтажного фланца, на котором имеется выходное отверстие, закрываемое крышкой, которая установлена на шарнире.

Технические характеристики

Наименование показателя	ГПСС-600	ГПСС-600А	ГПСС-2000	ГПСС-2000А
Производительность по пене, л/с	600	2000
Давление перед распылителем, МПа	0,8
Расход раствора пенообразователя, л/с	8	6	21
Кратность пены, не менее	70
Давление перед распылителем при автоматическом срабатывании затвора, МПа, не более	0,32
Усилие срабатывания ручного привода, H	не менее 80, не более 90
Длина, мм, не более	570	570	620	610
Ширина, мм, не более	570	570	620	1100
Высота мм, не более	595	630	881	885
Масса, кг, не более	34	40	53	81

Подача воды с открытого водоема

При подаче воды из открытого водоема собирают вса –сывающую рукавную линию, опускают конец рука­ва с всасывающей сеткой в водоем таким образом, что­бы сетка не упиралась в дно и одновременно была ни­же уровня воды на 20 . . . 30 см. Присоединяют напорные рукава к напорным задвижкам насоса, плотно закры­вают все вен – тили, сливной краник, включают вакуум­ную систему иувеличивают частоту вращения вала двигателя до 2 тыс. мин-1. После появления воды в на­сосе вакуумную систему отключают, включают насос и постепенно поднимают давление, плавно открывая напорные задвижки. При отказе в работе вакуум – аппарата заполнение насоса и всасывающих рукавов водой можно произвести двумя способами.Первый способ.Выклю­чается сцепление, открывается вакуумный клапан и вентиль из цистерны, насос заполняется водой, закрыва –ется вакуумный клапан. После этого плавно включается сцепление и за­крывается вентиль из цистерны. Увеличи –вая частоту вращения вала насоса, создают напор 200 . . . 400 КПа. За­тем плавно открывают задвижку на коллекторе насоса и устанавливают требуемый напор.Второй способ. Этот способ включает комплекс работ по так называе-мому кольцеванию цистерны с пожарным насо­сом. Сущность его состоит в следующем. К патрубкам насоса присоединяют напорные и всасывающие рукава. Закрыва –ют все вентили и краны водопенных коммуни­каций. Включив сцепление, открывают вентили в цис­терну и из цистерны и повышают частоту вращения ва­ла насоса до 2000 . . . 2500 мин»1. Вода будет циркулиро­вать по образо –вавшемуся контуру. При плавном закрывании вентиля на трубопроводе из цистерны в на­сос по вакуумметру уста –навливают разрежение. После заполнения насоса и всасы –вающего рукава водой за­крывают вентили из цистерны и в цистерну и устанав­ливают заданное давление на насосе.Подача воды насосом от водопроводной сетиПо­жарный автомобиль устанавливают вблизи гидранта. Специальным крюком открывают крышку колодца гидран –та, устанавливают пожарную колонку на гидрант, отсоеди –няют заглушку на всасывающем патрубке насо­са и на ее место ставят сборник. Соединяют колонку с насосом жест –ким и мягким рукавами, закрывают сливной краник, про-кладывают напорные линии и при­соединяют их к напор –ным задвижкам насоса. С помо­щью пожарной колонки открывают гидрант. Поступление воды в гидрант и ко –лонку определяют по харак­терному шуму. Открывают вентили пожарной колон­ки – вода заполняет всасывающие рукава и внутрен­нюю полость насоса, открывают напор –ные задвижки и включают насос, плавно поднимая дав –ление. Если их открывать быстро, возможен обрыв стол –

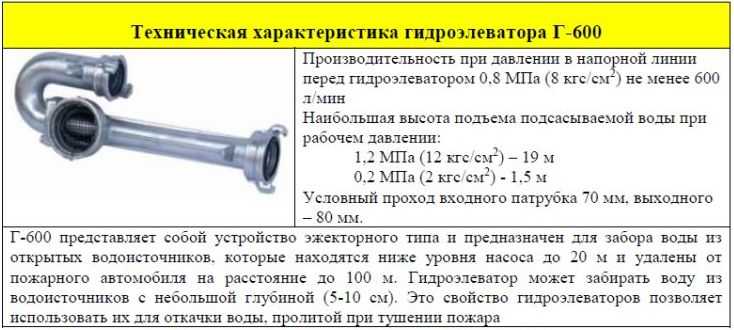

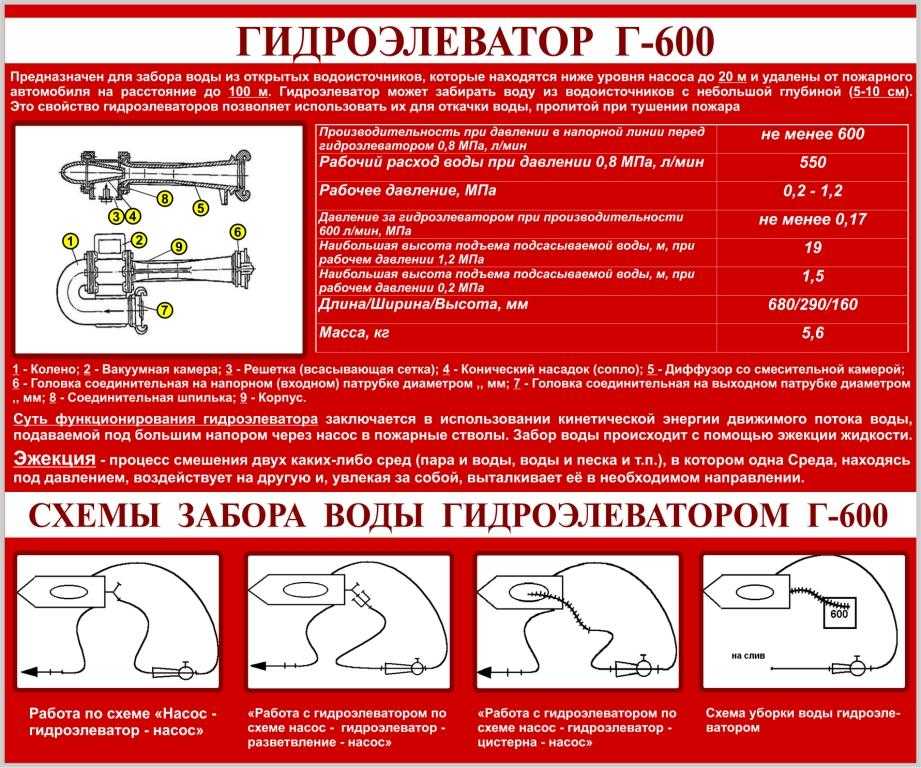

1.2. Техническая характеристика гидроэлеватора Г–600

Производительность при давлении в напорной линии перед гидроэлеватором 0,8 МПа (8 кгс/см2), л/мин, не менее 600

Рабочий расход воды при давлении 0,8 МПа (8 кгс/см2), л/мин 550

Рабочее давление, МПа (кгс/см2) 0,2. 1,2

Давление за гидроэлеватором при производительности 600 л/мин, не менее 0,17

Наибольшая высота подъема подсасываемой воды, м, при рабочем давлении, МПа: 1,2 (12 кгс/см2) 19

Наибольшая высота подъема подсасываемой воды, м, при рабочем давлении, МПа: 0,2 (2 кгс/см2) 15

Условный проход, мм, патрубка: входного 70

Условный проход, мм, патрубка: выходного 80

Забор и подачу воды Г–600 осуществляют в следующем порядке:

• установить АЦ и собрать рукавную линию по схеме, устранить резкие перегибы в рукавах, в цистерну через люк опустить напорно–всасывающий рукав и для устранения резких перегибов закрепить его рукавной задержкой;
• выжав сцепление, включить коробку отбора мощности на насос и плавно отпустить педаль сцепления;
• выключить сцепление рычагом из насосного отсека; открыть одну напорную задвижку на насосе (к гидроэлеватору) и задвижку на трубопроводе от цистерны;
• включить сцепление;
• рычагом «Газ» увеличить частоту вращения вала насоса до 2000 об/мин;
• при возвращении воды от гидроэлеватора в цистерну открыть задвижку на напорном коллекторе насоса (к стволу);
• установить необходимый напор на насосе (70. 80м);
• следить за уровнем воды в цистерне и регулировать его открыванием (закрыванием) задвижки на напорном коллекторе насоса (к стволу) и частотой вращения вала насоса рукояткой «Газ».

Гидроэлеватор Г–600 обеспечивает работу одного ствола со спрыском диаметром 19 мм или трех стволов со спрыском диаметром 13 мм.

В случаях когда необходимо подавать воду на тушение пожаров через два ствола (расход до 10 л/с), а диаметр трубопровода из цистерны в насос недостаточен для поддержания уровня воды в емкости и стабильной работы насосной установки, необходимо всасывающий рукав от насоса опустить в емкость через люк (рис. 4).

Для насосов ПН–40 и ПН–30 в этом случае достаточно использовать водосборник, на один патрубок которого установлена заглушка, а к другому подсоединен рукав от гидроэлеватора (рис.5).

Во время запуска вакуумный клапан должен быть открыт для выпуска воздуха. После запуска такой системы необходимо закрыть задвижку от цистерны, и затем подать воду к стволам.

В некоторых случаях устанавливают разветвление перед водосборником, через которое выпускают воздух при запуске системы, воздух в насос не попадает, что ускоряет запуск системы.

При подаче воды на пожар в количестве 10. 20 л/с используют два гидроэлеватора, включаемые параллельно (рис. г, д). Запускают в работу гидроэлеваторы поочередно: сначала один, потом другой (рис. 6).

Наиболее характерными ошибками при работе с гидроэлеваторами являются:

• перекручивание и перегибы рукавов при прокладке рукавных линий;
• резкое открывание напорных задвижек при подаче воды к стволам;
• снижение давления в рукавной линии от гидроэлеватора к водосборнику на всасывающей полости насоса;
• при использовании водосборника подача воды к стволам при открытой задвижке на трубопроводе от емкости цистерны;
• неполное открывание напорной задвижки на насосе при подаче воды к гидроэлеватору при запуске;
• превышение предельного расстояния до водоисточника

При использовании гидроэлеваторов для забора и подачи воды к пожару необходимо знать количество воды, необходимое для запуска системы. Воды в емкости должно быть достаточно для заполнения всей рукавной системы до гидроэлеватора и от него к насосу. С учетом продолжительности запуска системы расчетный объем воды должен быть с коэффициентом запаса не менее двух.

Данные по объему воды в одном пожарном рукаве длиной 20 м при диаметре рукава: 51 мм — 40 л; 66 мм — 70 л и 77 мм — 95 л. При техническом обслуживании гидроэлеваторов необходимо проверять; наличие и исправность резиновых прокладок в соединительных головках; крепление и чистоту решеток во всасывающем отверстии; плотность фланцевых соединений и затяжку гаек; чистоту отверстия конического насадка.

Работа с гидроэлеватором по схеме насос — гидроэлеватор — разветвление — насос

Дополнительные рекомендации

Наиболее характерные ошибки, допускаемые водителями при работе

1. Перекручивание рукавов при соединении.

2. Резкое открывание вентиля напорного патрубка к стволу.

3. Неполное открытие вентиля из цистерны и в напорную линию гидроэлеватора.

1. При заполнении рукавов водой воздух из обратной ли­нии поступает в насос,

поэтому до конца запуска гидроэлеваторного кольца вакуум-клапан должен быть открыт.

2. Поскольку поступление воды в насос при запуске огра­ничено, он не может

дать большого напора. Учитывая это, обороты двигателя следует увеличивать до

тех пор, пока насос работает ровно. Появление вибрации означает, что обо­роты нужно

3. Закрывая вентиль из цистерны, давление на насос надо держать не более 5 атм,

иначе у вентиля, за счетобратного давления воды может оборвать клапан.

4. Если в момент закрытия вентиля из цистерны в гидро­элеваторном кольце

появятся перебои, вентиль надо приот­крыть, не меняя оборотов, дождаться

восстановления нор­мальной работы и закрыть снова.

5. Свободный патрубок сборника надо закрыть заглушкой, иначе при запуске

гидроэлеватора в насос подсасывается воздух.

6. Для нормального поступления воды обратный рукав не должен иметь

резких перегибов и заломов, для чего водосбор­ник на насос надо ставить с наклоном.

7. Необходимо помнить, что при работе гидроэлеваторного кольца на полную

обеспечивать про­изводительность 1200 л/мин. при напоре 8 атм.

8. Вентиль из цистерны лучше открывать перед включе­нием насоса, но при этом

следует иметь в виду, что часть во­ды может уйти в обратную линию.

1. Соединить рукава, гидроэлеватор и ствол (см. рис. 7).

2. Закрыть вентиль и краник на насосе.

3. Закрыть средний и один боковой вентиль разветвления, а другой приоткрыть

для выпуска воздуха и обратной линии.

4. Открыть полностью вентиль из цистерны.

5. Выпустить воздух из насоса через вакуум-клапан и за­крыть его.

7. Открыть полностью вентиль в напорную линию гидро­элеватора,

8. Прибавить обороты до 200—2500 об./мин. Когда из бокового патрубка

разветвления пойдет вода, его надо за­крыть.

9. Открыть полностью средний вентиль разветвления (в насос).

10. Закрыть вентиль из цистерны.

11. Увеличить давление до 9—10 атм.

12. Плавно открыть напорный патрубок к стволу, следя, чтобы подпор в обратной

линии не падал ниже 0,5 атм.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник статьи: http://studopedia.su/12_121686_rabota-s-gidroelevatorom-po-sheme-nasos—gidroelevator—razvetvlenie—nasos.html

Конструкция

• корпуса с зафиксированным коленом и диффузорным элементом с резервуаром смесителя;
• насадки в форме конуса, которая проводит поток воды;
• всепоглощающей решетки;
• интегрированная головка на входящем и выходящем патрубках.

Конструкция оборудования

1 – колено; 2 – сетка всасывающая; 3 – обечайка; 4 – сопло; 5 – диффузор; 6 – головка соединительная ГМН-80; 7 – головка соединительная ГМН-70

Коэффициент полезного действия стандартного гидроэлеватора Г-600 не превышает 30%, однако и этого хватает, чтобы справляться со множеством поставленных задач, которые данный агрегат решает максимально оперативно.

Необходимое давление в насосе для работы

Для определения потребного давления в насосе в зависимости от глубины отбора воды и величины эжектируемого расхода служит график.

Работу гидроэлеватора необходимо рассматривать в составе бустерной системы. На рисунке приведены экспериментальные графики зависимостей:

• напора Н на пожарном насосе,
• объемного расхода Q перекачиваемой жидкости,
• глубины z и дальности L забора воды для системы «Гидроэлеватор Г–600А и пожарный насос НП–40УА».

График построен для случая, когда длина напорных линий не превышает 20 м.

График зависимости работы гидроэлеваторной системы

Учитывайте потери напора на длине линий свыше 20 м. В случае, когда длина напорных линий превышает 20 м, эти потери напора на один напорный прорезиненный рукав (20 м) составляют:

• при расходе 600 л/мин – 0,7 кгс/см2;
• при расходе 480 л/мин – 0,5 кгс/см2;
• при расходе 360 л/мин – 0,35 кгс/см2;
• при расходе 240 л/мин – 0,2 кгс/см2.

Учитывайте при решении вопроса о длине рукавных линий то обстоятельство, что производительность гидроэлеватора возрастает с увеличением его погружения под уровень воды.

Так, при погружении под уровень на 5 м, номинальная производительность увеличивается до 730 л/мин.

Пользуйтесь этим обстоятельством при заборе воды из глубоких водоемов.

При использовании гидроэлеватора в качестве водоуборочного эжектора и питания его от водопровода с начальным давлением не ниже 3 кгс/см2 производительность его уменьшается до 4,5 л/сек.

Внимание: Плакат доступен по кнопке скачать после статьи.

Плакат Г-600

Этапы развёртывания сил и средств на пожаре

Важно понимать, что делиться на несколько очень важных этапов. От каждого из них напрямую будет зависеть общий успех в быстрой и успешной ликвидации пожарной ситуации

Если ответственное лицо допустит ошибку в руководстве такими действиями, то результат может привести к плачевным последствиям. Именно по этой причине требуется компетентность абсолютно всего личного штата спасательной службы, занятой в ликвидации чрезвычайной ситуации.

Первым этапом принято считать, так называемое боевое развёртывание пожарных
. Проводится оно сразу же при прибытии спасательных, пожарных расчётов на место пожара. В этой ситуации необходимо в обязательном порядке выполнить несколько важных, обязательных мер:

• размещение рабочей техники на минимальном расстоянии от открытого или закрытого источника воды. Это обязательное условие для бесперебойного снабжения ресурсом участка возгорания. Обязательно требуется убедиться в исправности подающего устройства, а также достаточном количестве тушащего агента (если речь идёт об замкнутом резервуаре, имеющим ограниченные запасы воды). В это же время осуществляется приведение в рабочую готовность насосного оборудования у задействованной в ликвидации чрезвычайной ситуации техники;
• действия по откреплению необходимого числа технического, пожарного вооружения. Манипуляции эти должно проводиться достаточно быстро с потерей как можно меньшего промежутка времени;
• монтаж совместимых узлов напорного патрубка насосного оборудования и имеющейся рукавной линии.

Следующим ответственным шагом становится предварительное развёртывание сил и средств
. Проводится оно в случае надобности продолжения боевого хода ликвидации очага пожара. Также сигналом к таким действиям может послужить прямое указание от РТП. На данном этапе проводится несколько важных действий:

• подготовительные мероприятия;
• прокладка рукавных, магистральных путей;
• создание разветвляющих узлов. В минимальной близости с ними необходимо расположить стволы, использующиеся для прокладки линий тушения пожара. Также проводится размещение и других рабочих единиц технического, пожарного вооружения.

После того как руководитель (РТП) даст прямой сигнал, стартует полное боевое развёртывание сил и средств на пожаре
. В некоторых случаях появляется необходимость начала таких шагов ввиду очевидности и первоочерёдности. При этом все задействованные в тушении пожара ствольщики должны быть расставлены по своим точкам. Также начинается наполнение магистралей использующимся огнетушащим веществом.
